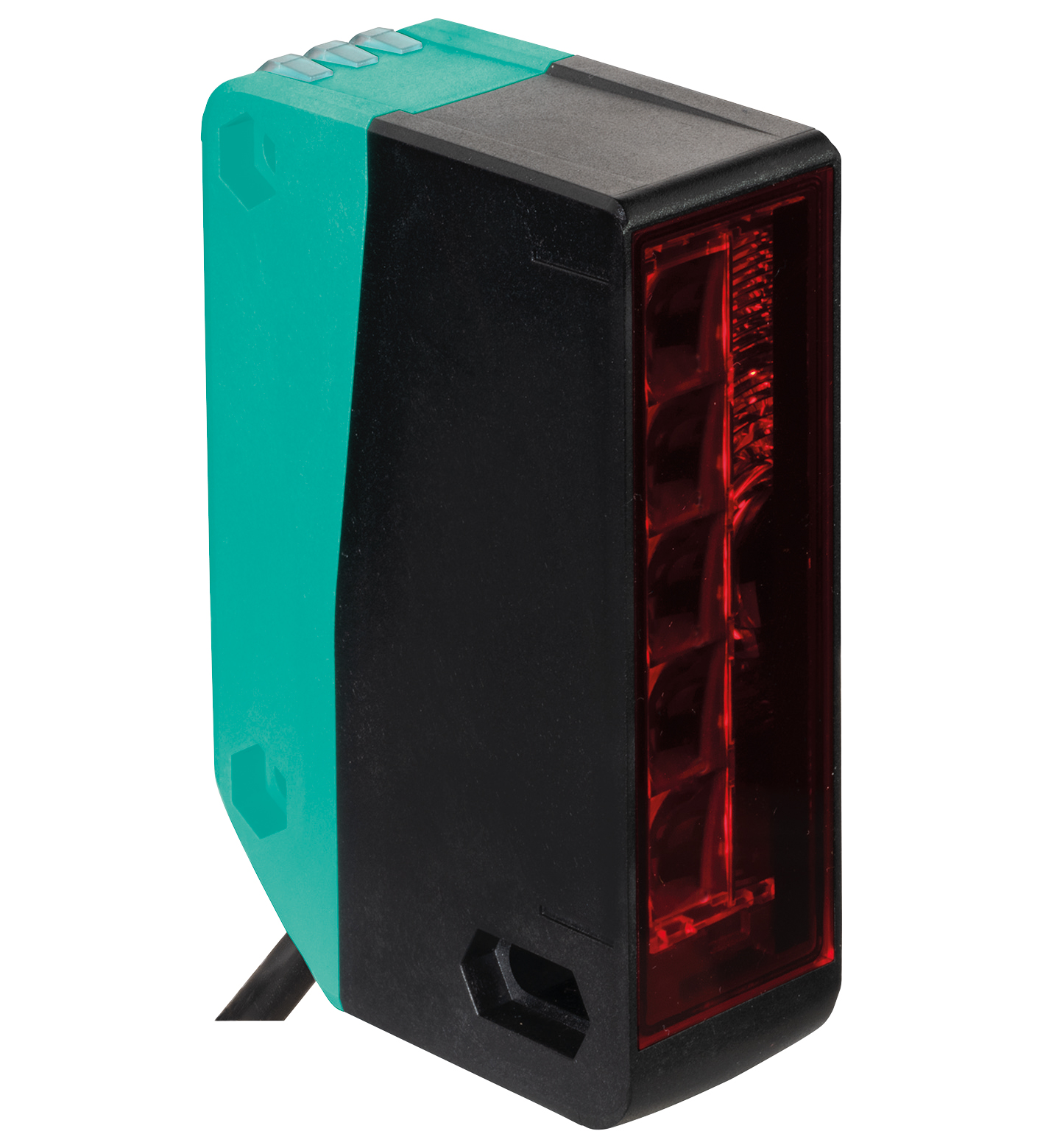

产品数据表
Parameter Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 标准模式： 0 ... 4 m 高分辨率： 0 ... 2 m |
|---|---|
| 反射板的距离 | 0,2 ... 4 m H85-2 反射板 |
| 检测范围极限值 | 4 m |
| 感应范围 | 见表格 |
| 参考目标 | H85-2 反射板 |
| 光源 | LED |
| 光源类型 | 调制可见红光 |
| LED 危险等级标记 | 免除组 |
| 区域高度 | 60 mm |
| 现场宽度 | 12 mm |
| 物体尺寸 | 最小 2 mm、3 mm、5 mm、8 mm、10 mm；检测范围内与位置无关的检测 |
| 光束数 | 5 |
| 发散角 | ± 2 ° |
| 环境光限制 | EN 60947-5-2 |
| 分辨率 | 见表格 |
| MTTFd | 674 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-Link 模式 |
| 功能指示灯 | 黄色 LED：常亮：光程畅通常灭 - 检测到物体闪烁 (8 Hz) - 补偿结束 |
| 控制元件 | 示教按键 |
| 控制元件 | 5 档旋转开关，用于选择操作模式 |
| 工作电压 | 10 ... 30 V DC IO-Link 模式： 18 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | < 35 mA 在 24 V 供电下 |
| 防护等级 | III |
| 接口类型 | IO-Link |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D 智能传感器 - SSP 2.1 |
| 过程数据 | 输入 8 Bit - 开关信号 1 Bit - 稳定性报警 1 Bit - 测量值 6 Bit 输出 2 Bit - 传感器控制功能 1 Bit - 评估控制功能 1 Bit |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 0x101001 (1052673) |
| 传输速率 | COM 2 (38.4 kb/s) |
| 最小循环时间 | 2,3 ms |
| SIO 模式支持 | 是 |
| 兼容主端口类型 | A 类 ， B 类（使用 3 极适配器或 3 线缆线） |

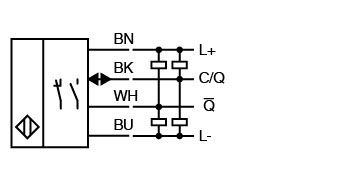

| 开关类型 | 该传感器的开关类型是可更改的。默认设置为： C/Q - BK：NPN 常开/暗通，PNP 常闭/亮通，IO-Link /Q - 白：NPN 常闭/亮通，PNP 常开/暗通 |
| 信号输出 | 2 路推挽式（4 合 1）输出，短路保护，反极性保护，过电压保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 电压降 | ≤ 1,5 V DC |
| 开关频率 | 标准模式： 500 Hz ， 高分辨率： 250 Hz |
| 响应时间 | 标准模式： 1 ms ， 高分辨率： 2 ms |
| 通信接口 | IEC 61131-9 / IO-Link V1.1.4 |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) 示教期间允许的最低环境温度为 -30 °C。 示教后允许的温度变化为 ±20 K。 |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 2 m 固定电缆 |
| 材料 | 材料 |
| 外壳PC（聚碳酸酯）光学端面塑料板 | 外壳PC（聚碳酸酯）光学端面塑料板 |
| 质量 | 132 g |

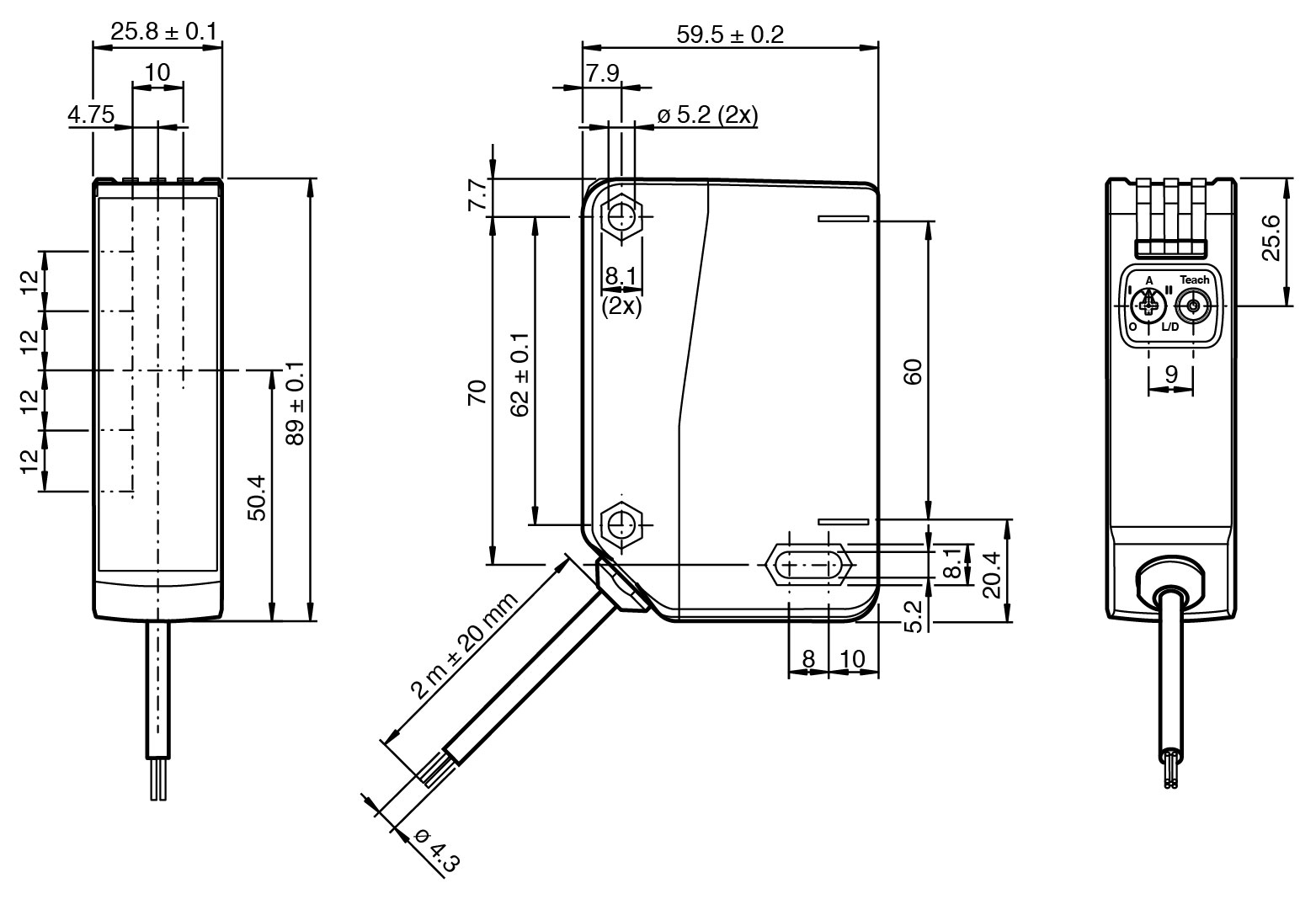

| 尺寸 | 尺寸 |
| 高度89 mm宽度25,8 mm深度59,5 mm | 高度89 mm宽度25,8 mm深度59,5 mm |
| 外壳 | PC（聚碳酸酯） |
| 光学端面 | 塑料板 |
| 高度 | 89 mm |
| 宽度 | 25,8 mm |
| 深度 | 59,5 mm |
