倍加福

OHV-F230-B17

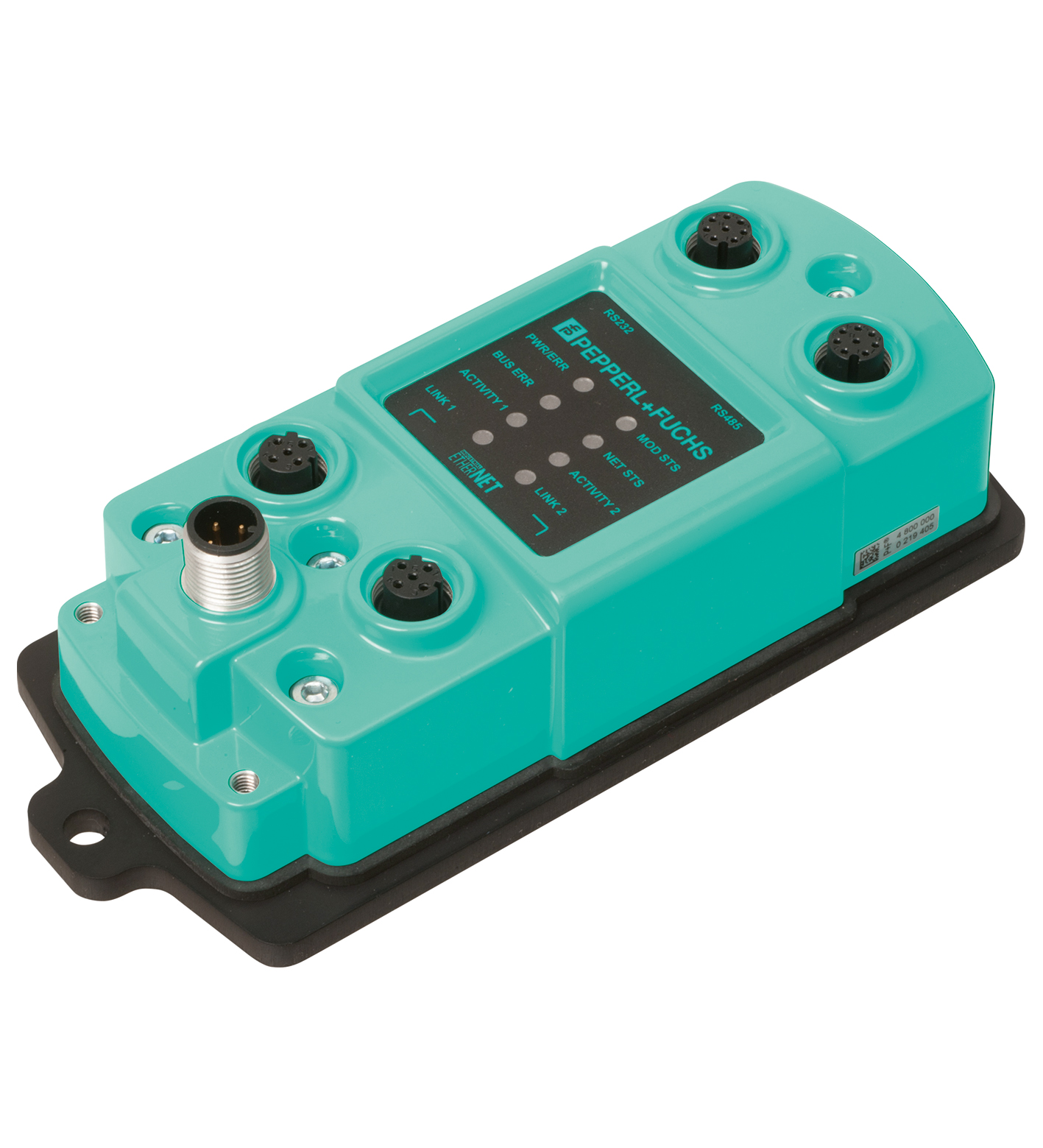

OHV-F230-B17 网关

OHV 手持式设备适用的 PROFINET 网关

TECHNICAL DATA

规格参数

功能性安全相关参数

MTTFd	110 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
绿色 LED	链路 1/链路 2：已连接端口 1/2
黄色 LED	活动 1/活动 2：端口 1/2 的数据
红色 LED	总线错误：通信错误
红色/绿色 LED	PWR/ERR：绿色：接通，红色：系统错误
工作电压	10 ... 30 V DC PELV
纹波	在 30 V DC 时 ≤ 10%
电流消耗	≤ 1,1 A 包含读码器
功耗	2,5 W 不带读码器
接口类型	RS-232、EIA/TIA-232E
传输速率	115k，8N1
接口类型	RS485 ，无功能
接口类型	带集成式开关的 2 个 PROFINET IO
协议	一致性类别 B实时类别 RT最短周期时间 1 ms
传输速率	10/100 Mbps
环境温度	-25 ... 60 °C (-13 ... 140 °F) ，无冷凝
存储温度	-40 ... 85 °C (-40 ... 185 °F)
防护等级	IP65

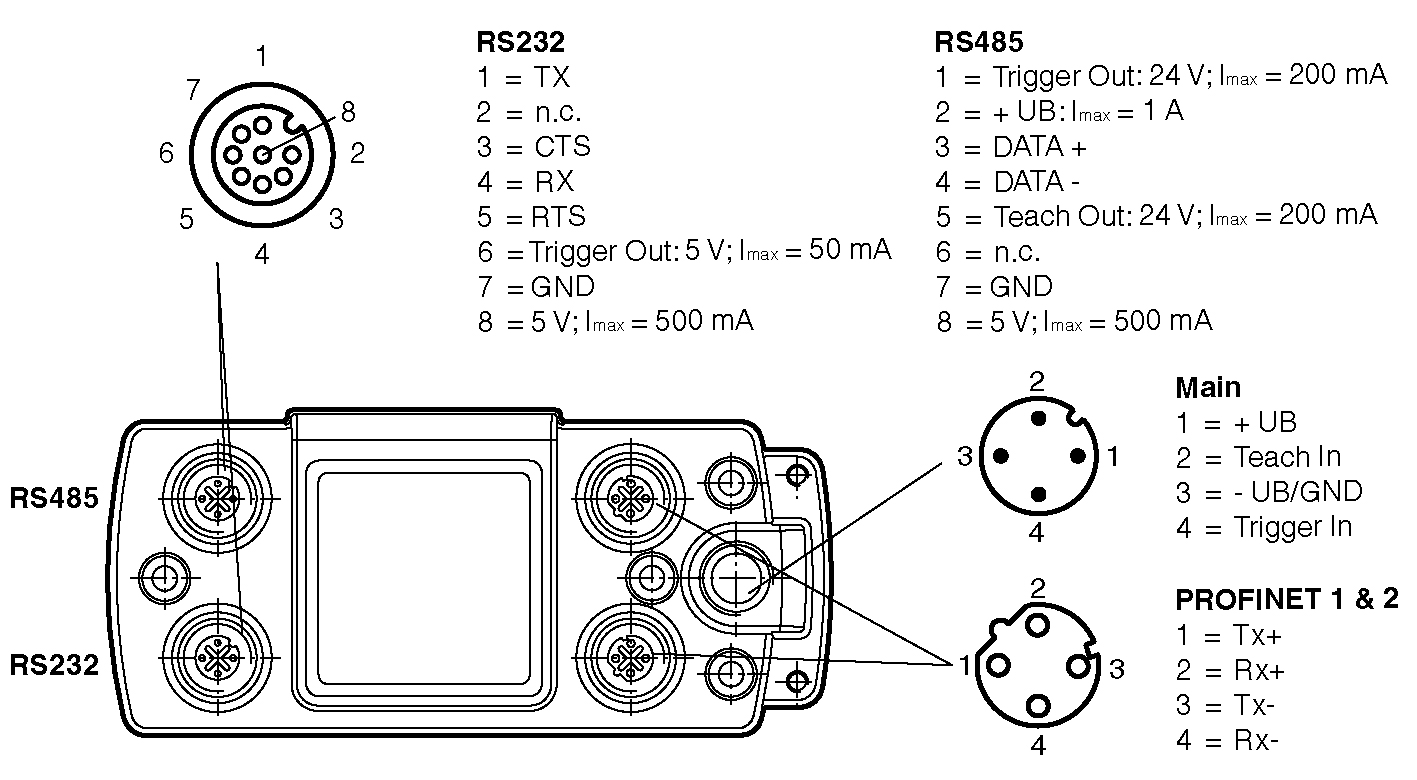

连接	RS232/RS485：2 x M12 连接器，8 针，A 码电源：M12 连接器保护接地：M4 接地螺丝以太网：M12 接头，4 针，D 码
材料	材料
外壳铝粉末涂层	外壳铝粉末涂层
安装	螺丝固定 : 6 mm
质量	大约 400 g

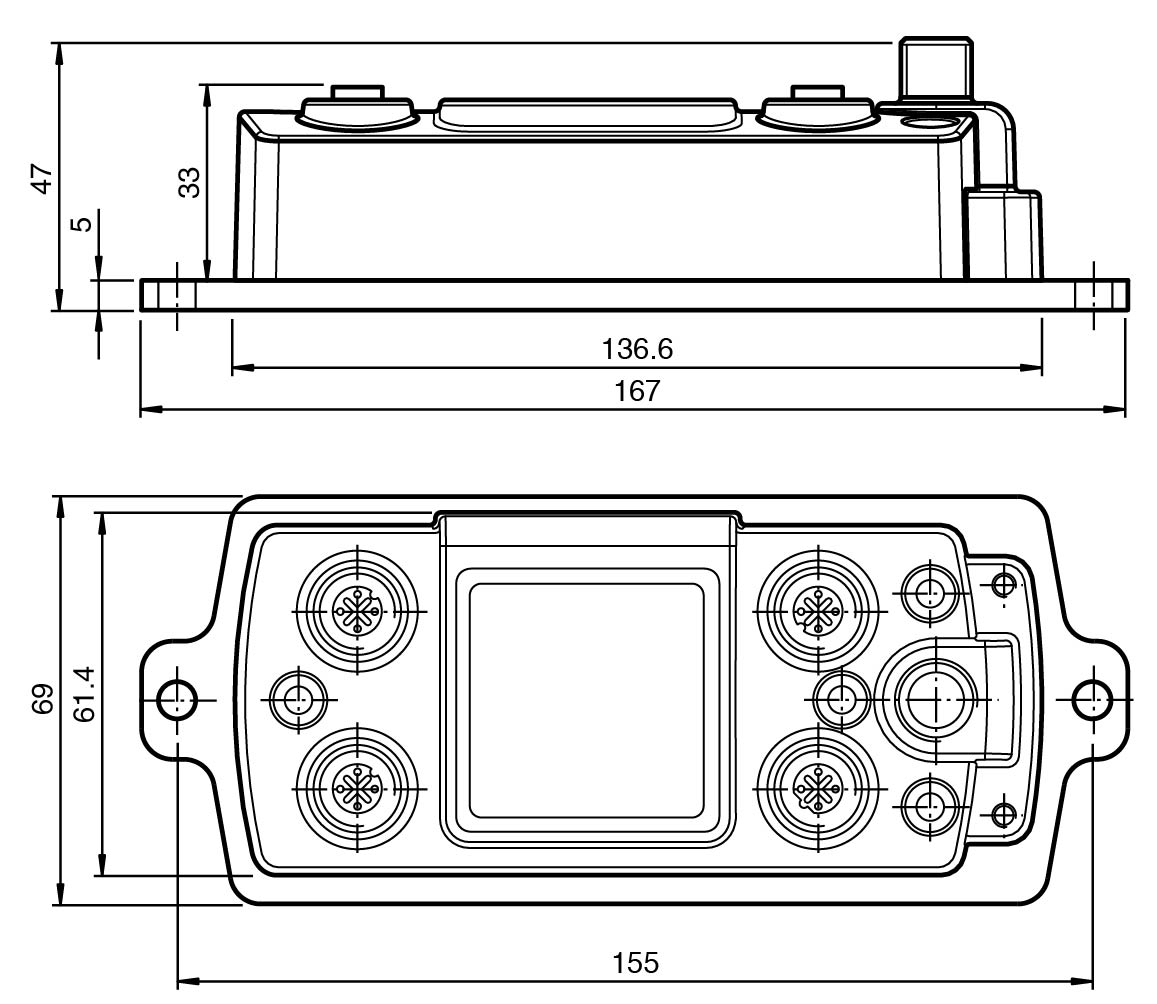

尺寸	尺寸
高度41 mm宽度62 mm长度137 mm	高度41 mm宽度62 mm长度137 mm
外壳	铝粉末涂层
高度	41 mm
宽度	62 mm
长度	137 mm
