产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 光源 | 内置 LED 灯 |
|---|---|
| 光源类型 | 红外光 |
| 码制 | CB1：穿孔矩阵 6 x 6 6 个十进制数字 |
| 读取距离 | CB1： 300 ... 520 mm |
| 读取区域 | 335 mm x 185 mm 在最远读取距离处 |
| 评估频率 | 5 Hz |
| 目标速度 | 已触发 max. 1,5 m/s |
| MTTFd | 86 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| LED 指示 | 状态 ， 功能 ， 通信 |
| 工作电压 | 24 V DC ±15% ，PELV |
| 工作电流 | 200 mA 没有输出驱动器 |
| 接口类型 | 100 BASE-TX |
| 协议 | PROFINET IO Real-Time (RT) 一致性类别 B 净载重类别 III |
| 传输速率 | 100 Bit/s |
| 接口类型 | 以太网 |
| 协议 | TCP/IP |
| 传输速率 | 100 MBit/s |
| 输入电压 | 24 V DC 低：< 8 V，高：> 12 V |
| 编号/类型 | 2 路触发输入 和 电源 最大 4 路开关输入 |
| 编号/类型 | 电源 最大 200 mA 和 1 路控制输出 用于 外部照明 最大 4 路开关输出 可编程 |
| 开关电压 | 工作电压负压降 类型 1,1 V |
| 开关电流 | 100 mA 每个输出 |
| 耐冲击性 | EN 60068-2-27:2009 |
| 抗振性 | EN 60068-2-6:2008 |
| 发射干扰 | EN 61000-6-4:2007+A1:2011 |
| 抗扰度 | EN 61000-6-2:2005 |
| 光生物安全性 | EN 62471:2008 免除组 |
| CE 符合性 | CE |
| 环境温度 | 0 ... 60 °C (32 ... 140 °F) |
| 存储温度 | -20 ... 75 °C (-4 ... 167 °F) |
| 防护等级 | IP67 |

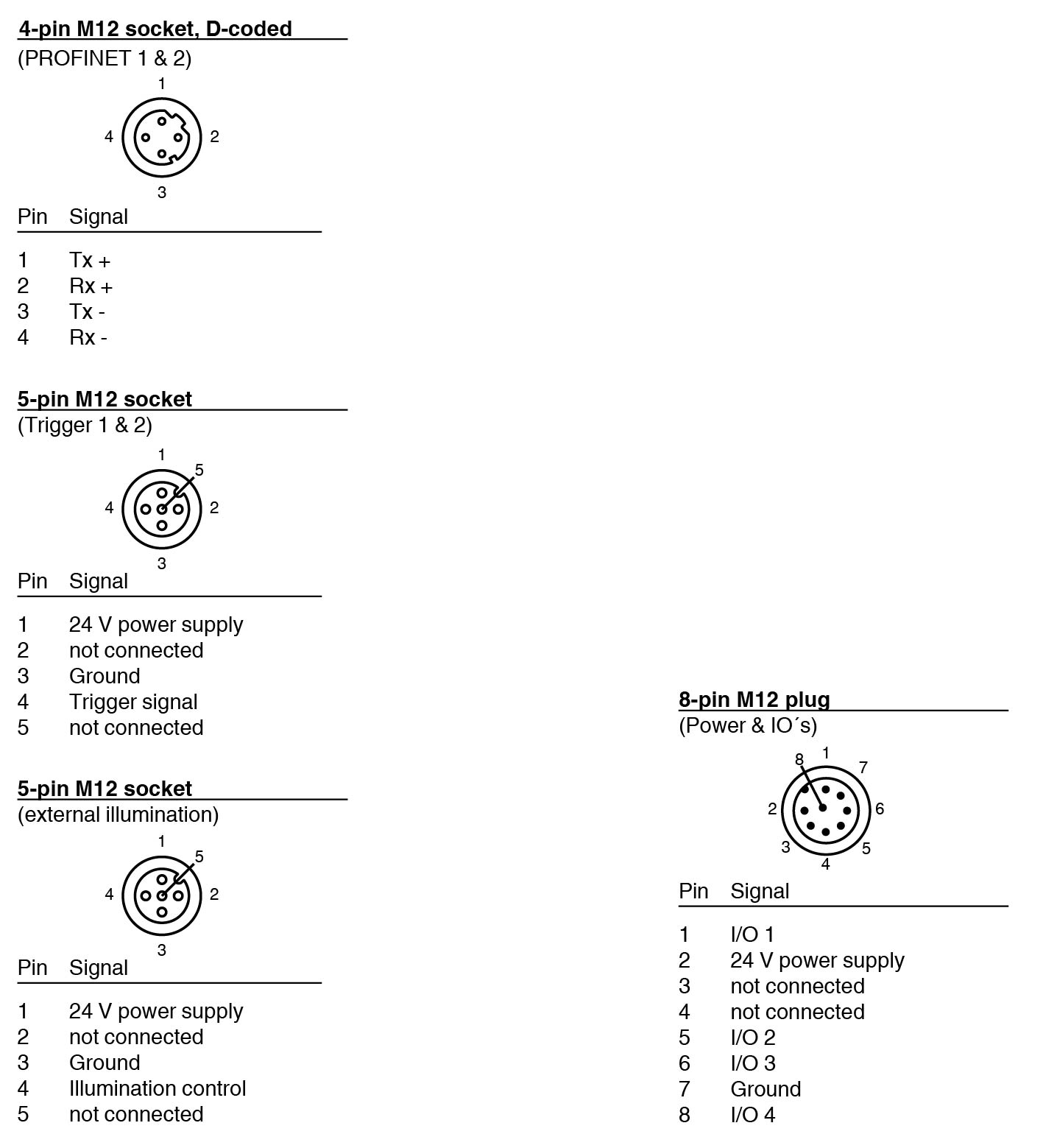

| 连接 | 8 针 M12 x 1 连接器，标准（供电 + IO） 2 x 4 针 M12x1 插座，D 码 (LAN) 3 x 5 针，M12x1 插座，A 码 ( 触发 ， 外部照明 ) |
| 材料 | 材料 |
| 外壳压铸铝 带粉末涂层 | 外壳压铸铝 带粉末涂层 |
| 质量 | 大约 4000 g |

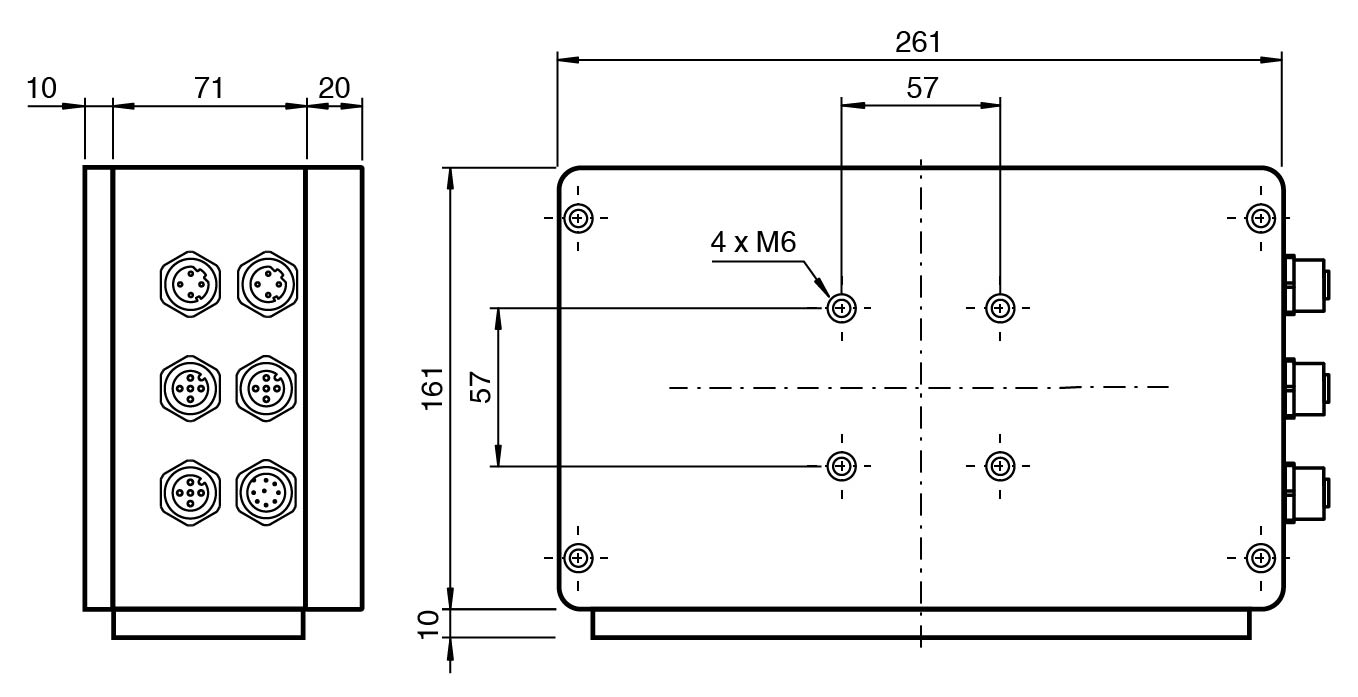

| 尺寸 | 尺寸 |
| 高度101 mm宽度261 mm深度171 mm | 高度101 mm宽度261 mm深度171 mm |
| 外壳 | 压铸铝 带粉末涂层 |
| 高度 | 101 mm |
| 宽度 | 261 mm |
| 深度 | 171 mm |
