TECHNICAL DATA
规格参数
通用规格
| 传感器范围 | 可达 100 mm (LMR 18-3.2-1.0-K4) |
|---|---|
| 检测范围 | 可达 600 mm (LME 18-2.3-0.5-K3) |
| 参考目标 | 标准白 200 mm x 200 mm （仅用于回射缆线） |
| 光源 | LED |
| 光源类型 | 调制红外光 |
| 环境光限制 | 40000 Lux |
| 温度影响 | ≤ 0,5 mm/K |
| 工作指示灯 | 绿色 LED |
| 功能指示灯 | 黄色 LED：开关状态红色 LED：稳定性控制（闪烁） |
| 控制元件 | 编程开关：明/暗转换开关选择工作频率选择开关频率脉冲扩展动态/静态稳定性控制 |
| 控制元件 | 感应范围调节器 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 10 % |
| 空载电流 | ≤ 35 mA |
| 故障前指示输出 | 1 路 PNP，稳定性控制不足时亮起 （仅当选择 200 Hz 开关频率时可用） |
| 开关类型 | 亮通/暗通 |

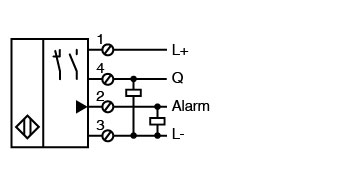

| 信号输出 | 1 路 PNP 输出，短路保护，反极性保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | ≤ 200 mA |
| 电压降 | ≤ 2,5 V |
| 开关频率 | ≤ 1,5 kHz / 200 Hz 可切换 |
| 响应时间 | ≤ 0,3 ms 在 1.5 kHz 下 ≤ 2,5 ms 在 200 Hz 下 |
| 计时器功能 | 脉冲扩展 20 ms，可切换 |
| 产品标准 | EN 60947-5-2 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 认证 | CE |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 80 °C (-40 ... 176 °F) |
| 防护等级 | IP67 |
| 连接 | M16 端子盒，线芯横截面积 ≤ 2.5 mm2 |
| 材料 | 材料 |
| 外壳PBT光学端面防刮伤矿物玻璃透镜 | 外壳PBT光学端面防刮伤矿物玻璃透镜 |
| 质量 | 100 g |

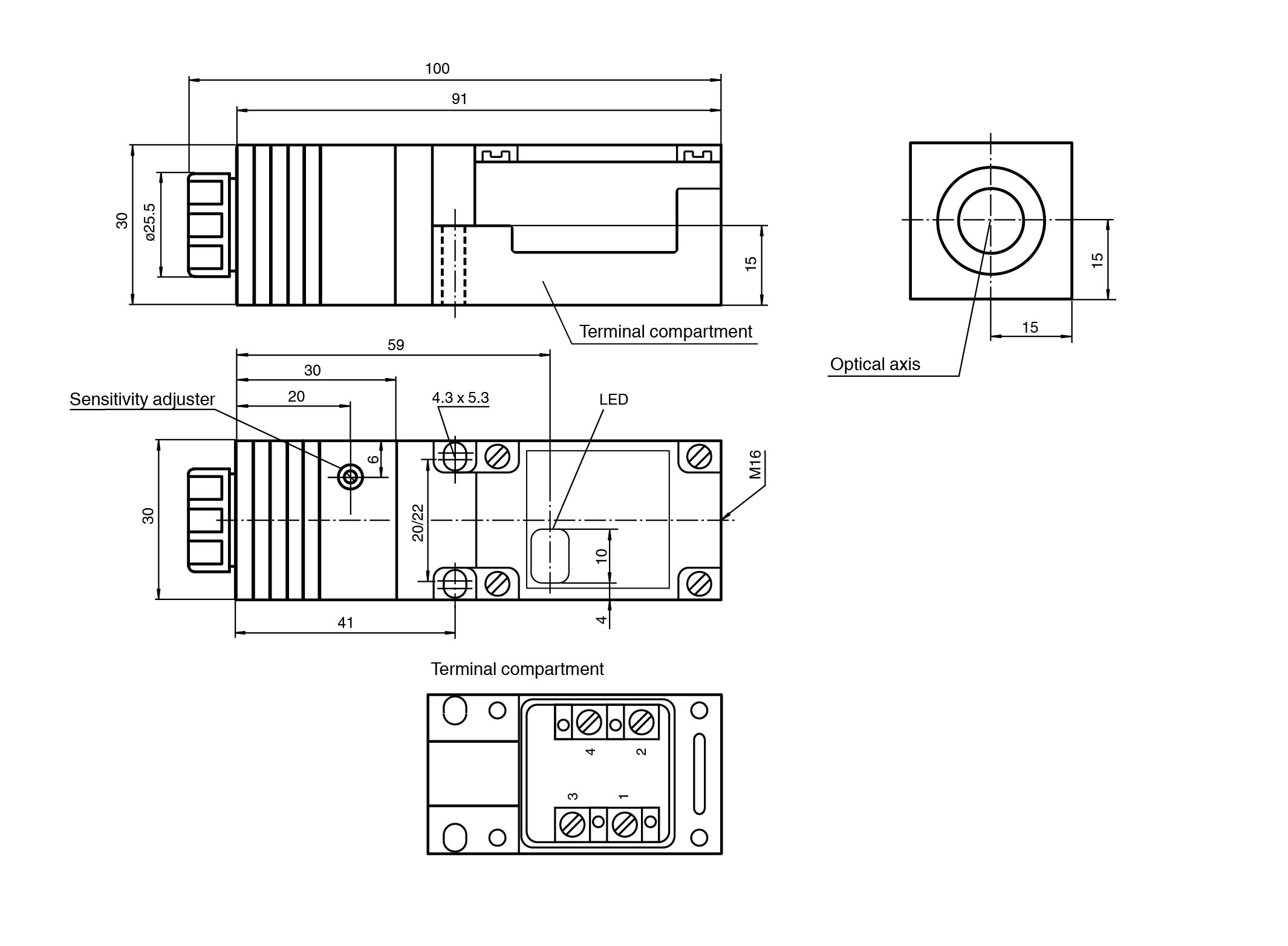

| 尺寸 | 尺寸 |
| 高度30 mm宽度30 mm深度102 mm | 高度30 mm宽度30 mm深度102 mm |
| 外壳 | PBT |
| 光学端面 | 防刮伤矿物玻璃透镜 |
| 高度 | 30 mm |
| 宽度 | 30 mm |
| 深度 | 102 mm |
