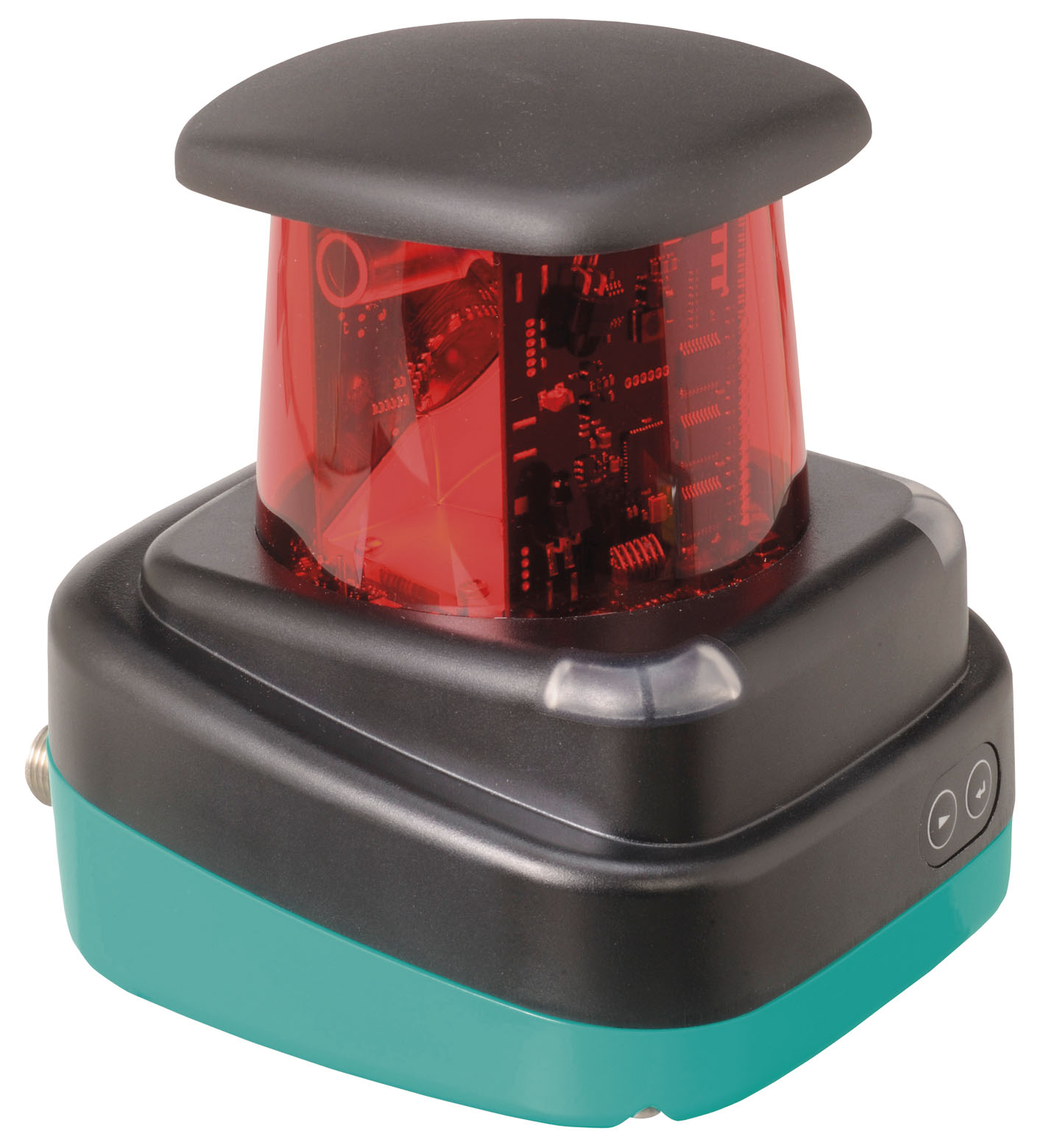

TECHNICAL DATA
规格参数
通用规格
| 测量范围 | 0,2 ... 10 m (bk 10%)0,2 … 12 m (wh 90%) 0.3 … 12 m（反射板） 最小反射率 2.5% |
|---|---|
| 光源 | 激光二极管 |
| 光源类型 | 调制红外光 |
| 激光额定值 | 激光额定值 |
| 注意激光辐射有害 ， 切勿直视激光束激光等级1波长905 nm光束发散横向 2 mrad ， 纵向 10 mrad脉冲长度5 ns重复率84 kHz最大脉冲能量< 94 nJ | 注意激光辐射有害 ， 切勿直视激光束激光等级1波长905 nm光束发散横向 2 mrad ， 纵向 10 mrad脉冲长度5 ns重复率84 kHz最大脉冲能量< 94 nJ |
| 测量方法 | 脉冲测距技术 (PRT) |
| 扫描速率 | 10 ... 50 s-1 |
| 扫描角度 | 360° |
| 光点直径 | 在 10 m 处为 25 mm x 105 mm |
| 环境光限制 | 80000 Lux |
| 分辨率 | 1 mm |
| 注意 | 激光辐射有害 ， 切勿直视激光束 |
| 激光等级 | 1 |
| 波长 | 905 nm |
| 光束发散 | 横向 2 mrad ， 纵向 10 mrad |
| 脉冲长度 | 5 ns |
| 重复率 | 84 kHz |
| 最大脉冲能量 | < 94 nJ |
| MTTFd | 75 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED |
| 数据流指示器 | 黄色 LED：有源以太网 绿色 LED：以太网链路 |
| 功能指示灯 | 红色 LED：故障 黄色 LED：Q1 + Q2 |
| 控制元件 | 2 按钮 |
| 参数化指示器 | 24 x 252 像素 ， 红色 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 10 % 在电源容限内 |
| 空载电流 | ≤ 400 mA / 24 V DC |
| 功耗 | < 10 W |
| 可用前的时间延迟 | < 40 s |
| 接口类型 | 快速以太网 |
| 协议 | HTTP ， TCP/IP 和 UDP/IP |
| 产品标准 | EN 60947-5-2 |
| 耐冲击性 | EN 60068-2-27 |
| 抗振性 | EN 60068-2-6 |
| 激光安全 | EN 60825-1:2014 |
| 测量速度 | 84000 每秒测量次数 |
| 测得的噪音值 | 典型值± 20 mm (1 sigma) |
| 角分辨率 | 0,042 ° |
| 绝对精度 | 类型 ± 40 mm |
| 重复精度 | < 12 mm |
| 防护等级 | III |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| FDA 认证 | IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。 |
| 环境温度 | -10 ... 50 °C (14 ... 122 °F) |
| 存储温度 | -20 ... 70 °C (-4 ... 158 °F) |
| 相对湿度 | 95 % ，无冷凝 |
| 防护等级 | IP65 |

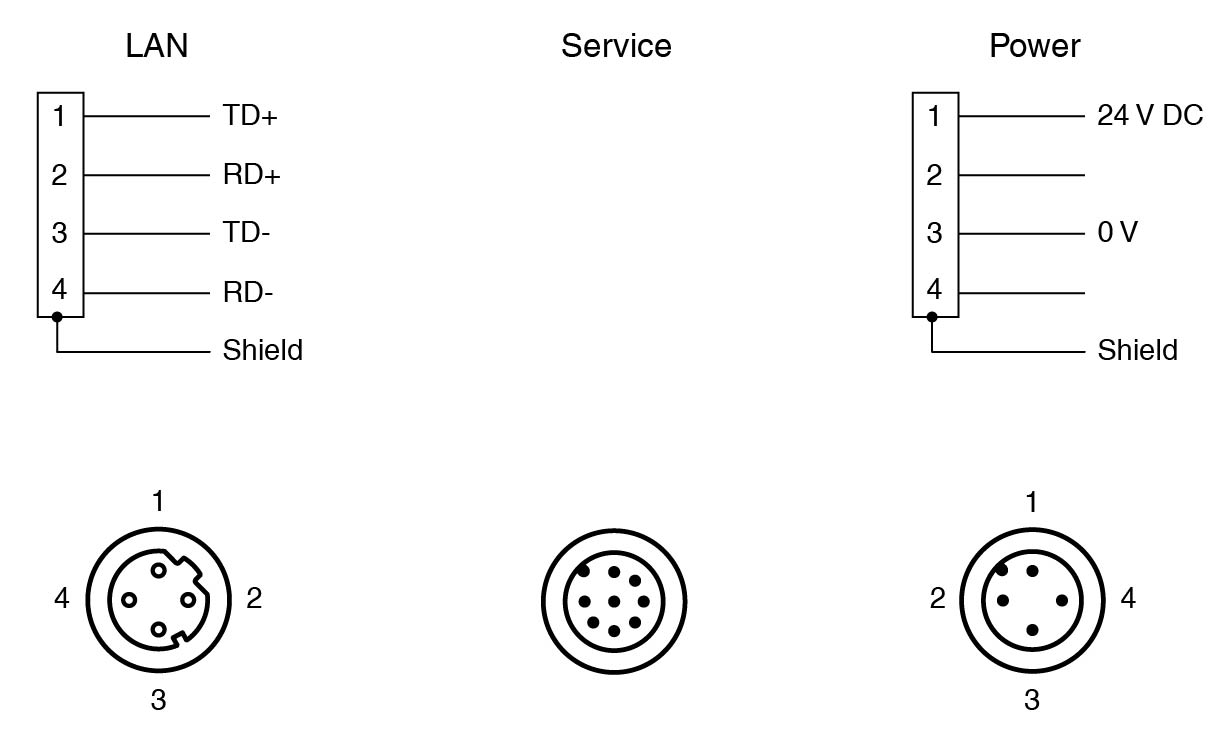

| 连接 | 4 针，M12x1 连接器，标准（供电） ，8 针 M12x1 连接器，A 码（多端口） ，4 针 M12x1 插座，D 码 (LAN) |
| 材料 | 材料 |
| 外壳ABS + PC + 铝光学端面PMMA | 外壳ABS + PC + 铝光学端面PMMA |
| 质量 | 大约 0,8 kg |

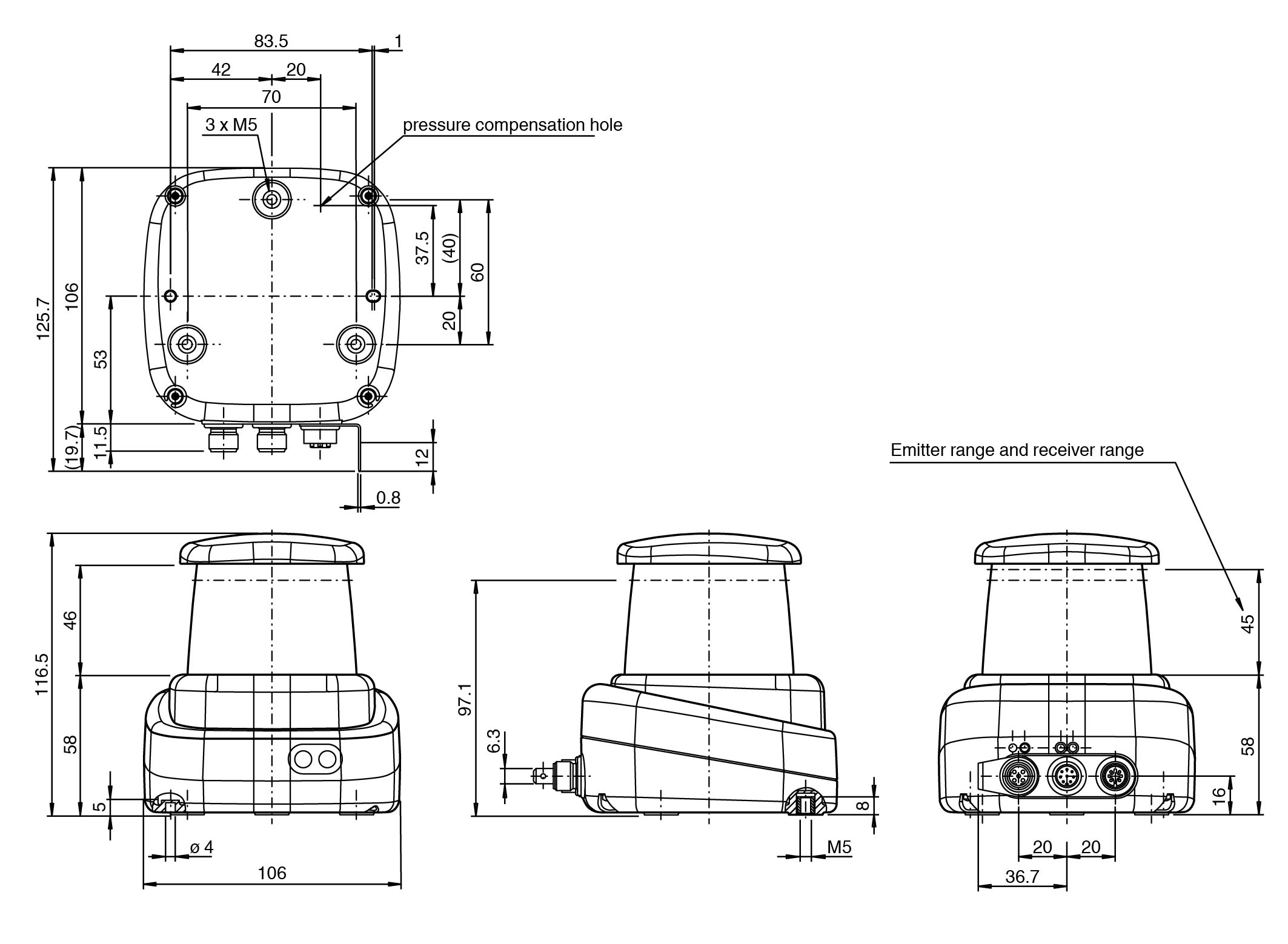

| 尺寸 | 尺寸 |
| 高度116,5 mm宽度106 mm长度106 mm | 高度116,5 mm宽度106 mm长度106 mm |
| 外壳 | ABS + PC + 铝 |
| 光学端面 | PMMA |
| 高度 | 116,5 mm |
| 宽度 | 106 mm |
| 长度 | 106 mm |
