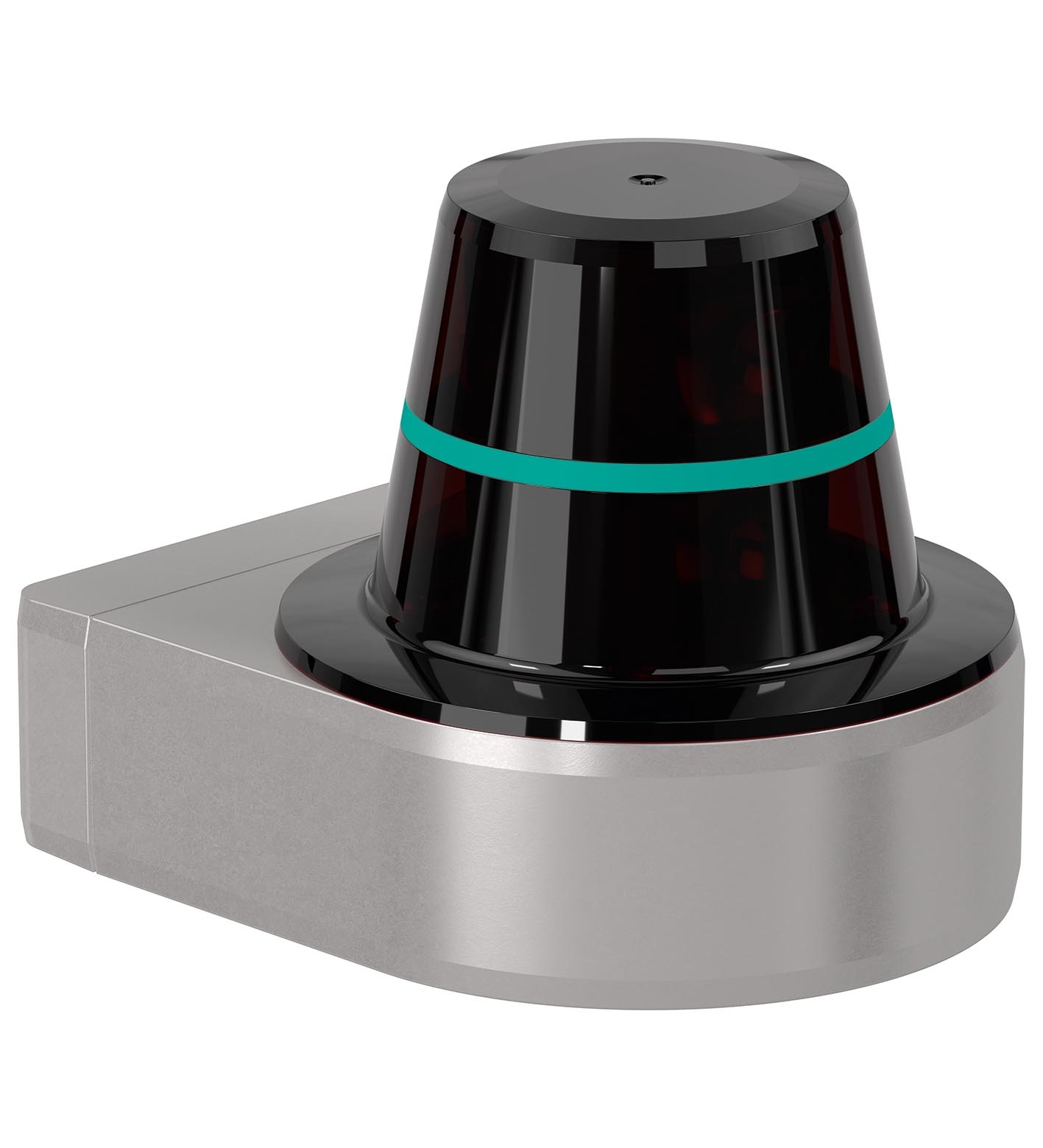

TECHNICAL DATA
规格参数
通用规格
| 测量范围 | 0,1 ... 10 m (bk 10%)0.1 … 25 m（白色 90 %） 0.1 … 40 m（反射板） 最小反射率 2.5% |
|---|---|
| 参考目标 | 柯达白 (90%) |
| 光源 | 激光二极管 |
| 光源类型 | 调制红外光 |
| 激光额定值 | 激光额定值 |
| 注意激光辐射有害 ， 切勿直视激光束激光等级1波长905 nm光束发散横向 4 mrad ， 纵向 1 mrad脉冲长度5 ns重复率72 kHz最大脉冲能量< 150 nJ | 注意激光辐射有害 ， 切勿直视激光束激光等级1波长905 nm光束发散横向 4 mrad ， 纵向 1 mrad脉冲长度5 ns重复率72 kHz最大脉冲能量< 150 nJ |
| 测量方法 | 脉冲测距技术 (PRT) |
| 扫描速率 | 10 ... 20 s-1 |
| 扫描角度 | 360° |
| 光点直径 | 10 m 处为 50 mm x 50 mm |
| 环境光限制 | 80000 Lux |
| 分辨率 | 1 mm |
| 注意 | 激光辐射有害 ， 切勿直视激光束 |
| 激光等级 | 1 |
| 波长 | 905 nm |
| 光束发散 | 横向 4 mrad ， 纵向 1 mrad |
| 脉冲长度 | 5 ns |
| 重复率 | 72 kHz |
| 最大脉冲能量 | < 150 nJ |
| MTTFd | 80 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED |
| 数据流指示器 | 黄色 LED：有源以太网 绿色 LED：以太网链路 |
| 功能指示灯 | 红色 LED：故障 |
| 工作电压 | 12 ... 30 V DC |
| 纹波 | 10 % 在电源容限内 |
| 空载电流 | ≤ 290 mA / 24 V DC |
| 防护等级 | III |
| 功耗 | < 7 W |
| 可用前的时间延迟 | < 25 s |
| 接口类型 | 快速以太网 |
| 协议 | HTTP ， UDP/IP |
| 电磁兼容性 | EN IEC 61000-6-2 EN IEC 61000-6-4 |
| 耐冲击性 | EN 60068-2-27 |
| 抗振性 | EN 60068-2-6 |
| 激光安全 | EN 60825-1:2014 |
| 测量速度 | 72000 每秒测量次数 |
| 测得的噪音值 | 典型值± 20 mm （1 sigma；最长 20 mm；0,1 m ...8 m） |
| 角分辨率 | 0,05 ° |
| 绝对精度 | 类型 ± 30 mm |
| 重复精度 | < 16 mm |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -30 ... 50 °C (-22 ... 122 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 相对湿度 | 95 % ，无冷凝 |
| 防护等级 | IP67 |

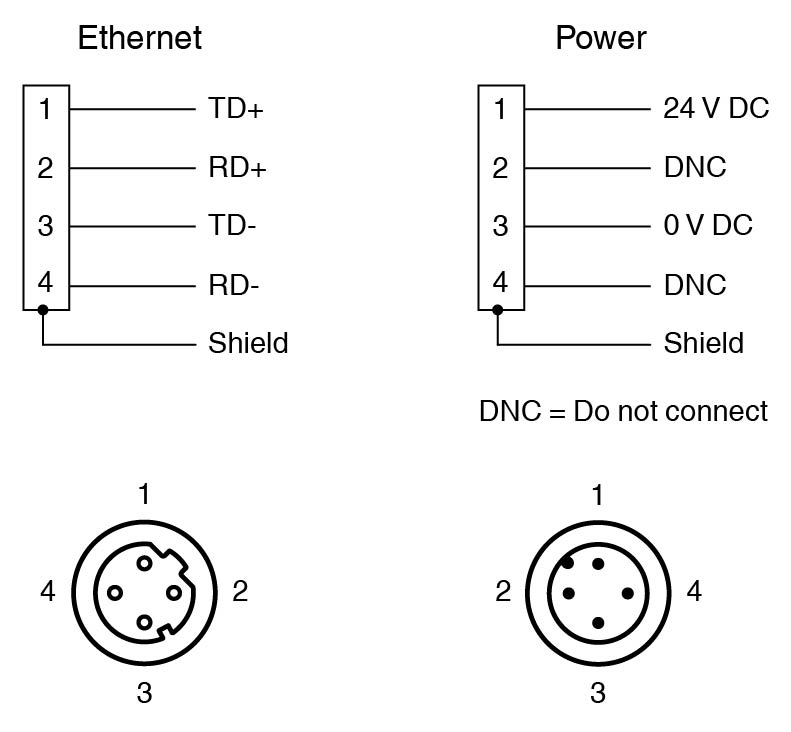

| 连接 | 4 针，M12x1 连接器，标准（供电） ， 屏蔽连接至双侧 4 针 M12x1 插座，D 码 (LAN) |
| 材料 | 材料 |
| 外壳PC + 铝光学端面PC | 外壳PC + 铝光学端面PC |
| 质量 | 大约 0,55 kg |

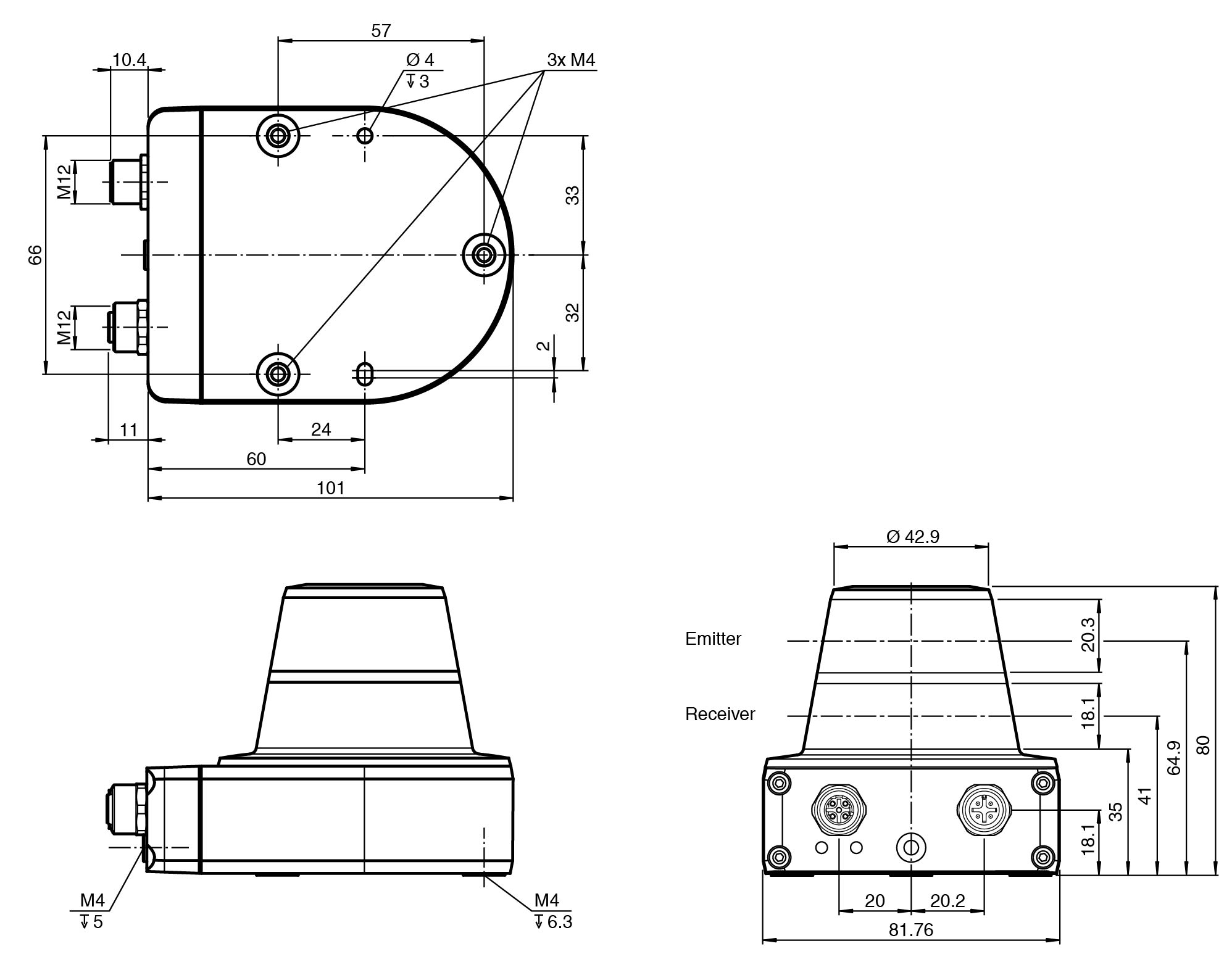

| 尺寸 | 尺寸 |
| 高度80 mm宽度82 mm深度101 mm | 高度80 mm宽度82 mm深度101 mm |
| 外壳 | PC + 铝 |
| 光学端面 | PC |
| 高度 | 80 mm |
| 宽度 | 82 mm |
| 深度 | 101 mm |
