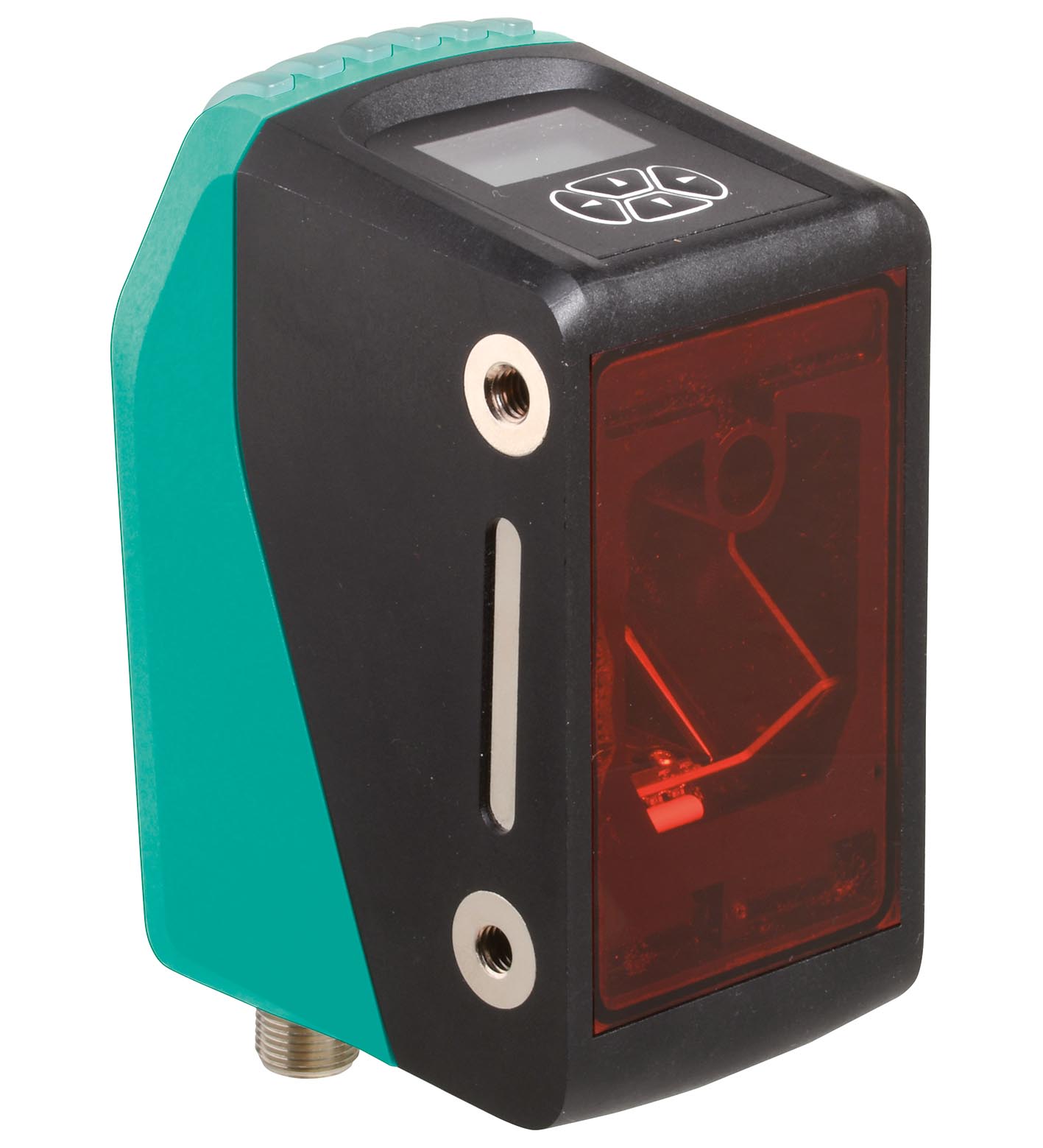

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 测量范围 | 0,3 ... 50 m |
|---|---|
| 参考目标 | REF-500MMx500MM （金属箔反射板 500 mm x 500 mm） REF-250MMx250MM （薄膜反射板 250 mm x 250 mm） 可达 75 m |
| 光源 | 激光二极管 |
| 光源类型 | 调制可见红光 |
| 激光额定值 | 激光额定值 |
| 注意激光 ， 切勿直视激光束激光等级1波长660 nm光束发散< 5 mrad脉冲长度5 ns重复率300 kHz最大脉冲能量< 2 nJ | 注意激光 ， 切勿直视激光束激光等级1波长660 nm光束发散< 5 mrad脉冲长度5 ns重复率300 kHz最大脉冲能量< 2 nJ |
| 测量方法 | 脉冲测距技术 (PRT) |
| 最大运动速度 | 15 m/s |
| 光点直径 | < 75 cm 在 150 m 处 |
| 环境光限制 | > 80000 Lux |
| 分辨率 | 0,1 mm ， 可调 |
| 温度影响 | 0.03 mm/K |
| 注意 | 激光 ， 切勿直视激光束 |
| 激光等级 | 1 |
| 波长 | 660 nm |
| 光束发散 | < 5 mrad |
| 脉冲长度 | 5 ns |
| 重复率 | 300 kHz |
| 最大脉冲能量 | < 2 nJ |
| MTTFd | > 100 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 10 LED |
| 控制元件 | 用于设置参数的控制面板（4 个薄膜按键） |
| 参数化指示器 | 用于显示测量值和参数化的发光显示屏 |
| 工作电压 | 10 ... 30 V DC |
| 空载电流 | 660 mA (18 V) ... 400 mA (30 V) |
| 可用前的时间延迟 | < 10 s |
| 接口类型 | PROFINET |
| 物理 | 以太网 |
| 传输速率 | 100 MBit/s |
| 读取速率 | 1000/s |
| 产品标准 | EN 60947-5-2 |
| 激光安全 | EN 60825-1:2014 |
| 测量值输出 | 1 ms |
| 平均数据采样周期 | 3 ms ， 6 ms ， 12 ms ， 25 ms ，可调 |
| 绝对精度 | 类型 ± 2,5 mm |
| 重复精度 | < 1 mm |
| 防护等级 | III |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 |
| FDA 认证 | IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。 |
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) |
| 存储温度 | -40 ... 75 °C (-40 ... 167 °F) |
| 相对湿度 | 95 % ，无冷凝 |
| 防护等级 | IP67 |

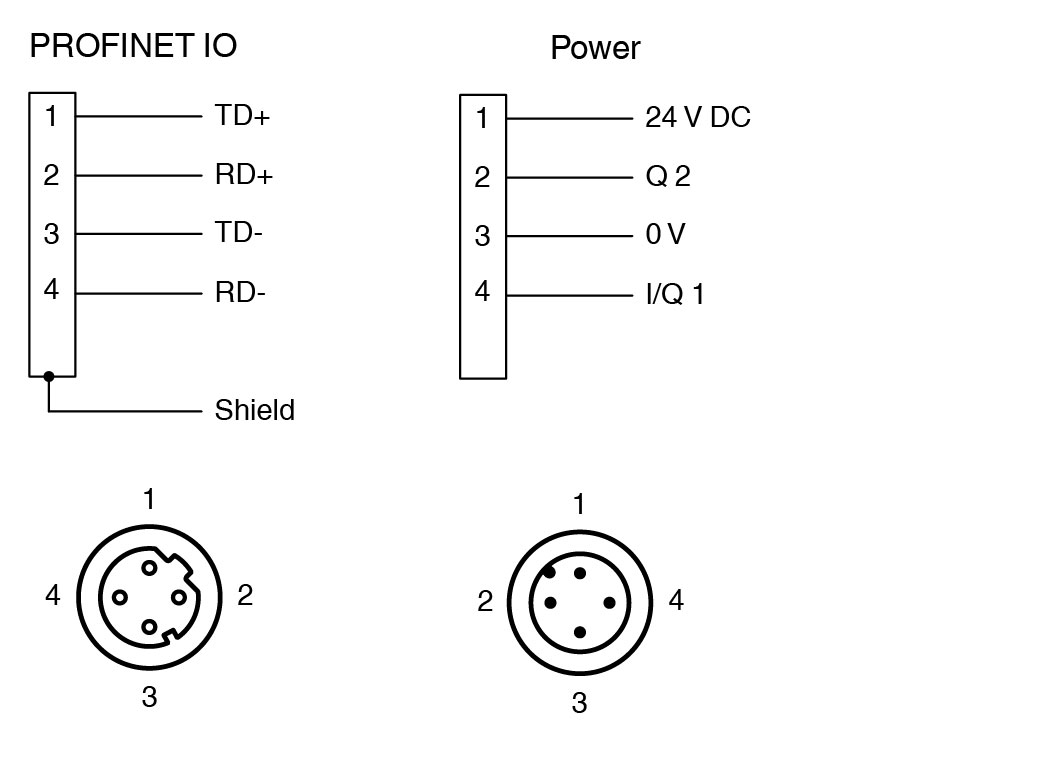

| 连接 | 4 针 M12 x 1 连接器，A 码（供电） ，2x 4 针 M12x1 插座，D 码 (LAN) |
| 材料 | 材料 |
| 外壳ABS / PC光学端面PMMA ， 带硬涂层 | 外壳ABS / PC光学端面PMMA ， 带硬涂层 |
| 质量 | 大约 300 g |

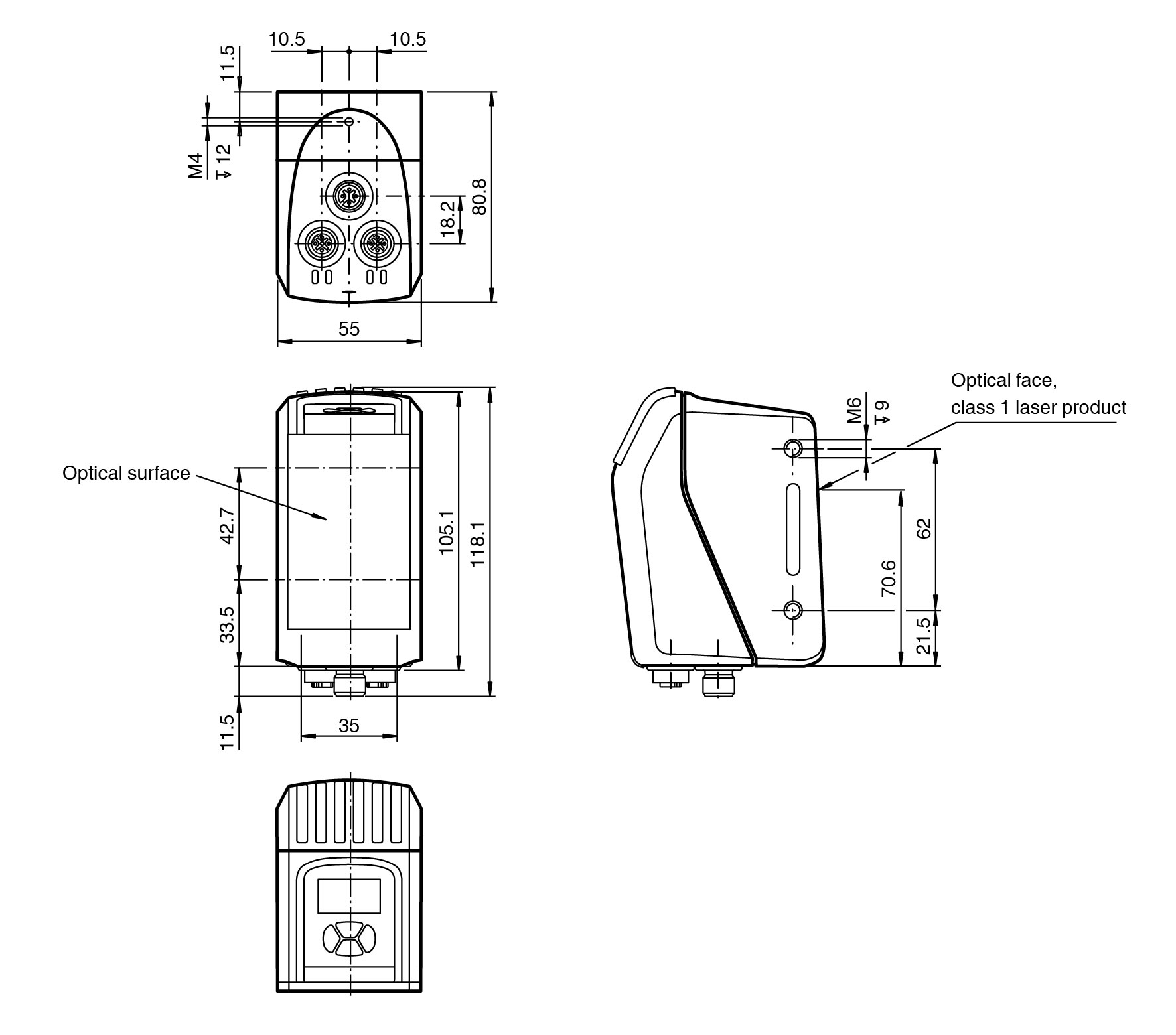

| 尺寸 | 尺寸 |
| 高度106,6 mm宽度55 mm深度80,6 mm | 高度106,6 mm宽度55 mm深度80,6 mm |
| 外壳 | ABS / PC |
| 光学端面 | PMMA ， 带硬涂层 |
| 高度 | 106,6 mm |
| 宽度 | 55 mm |
| 深度 | 80,6 mm |
