倍加福

OMR50M-R300-UEP-V1

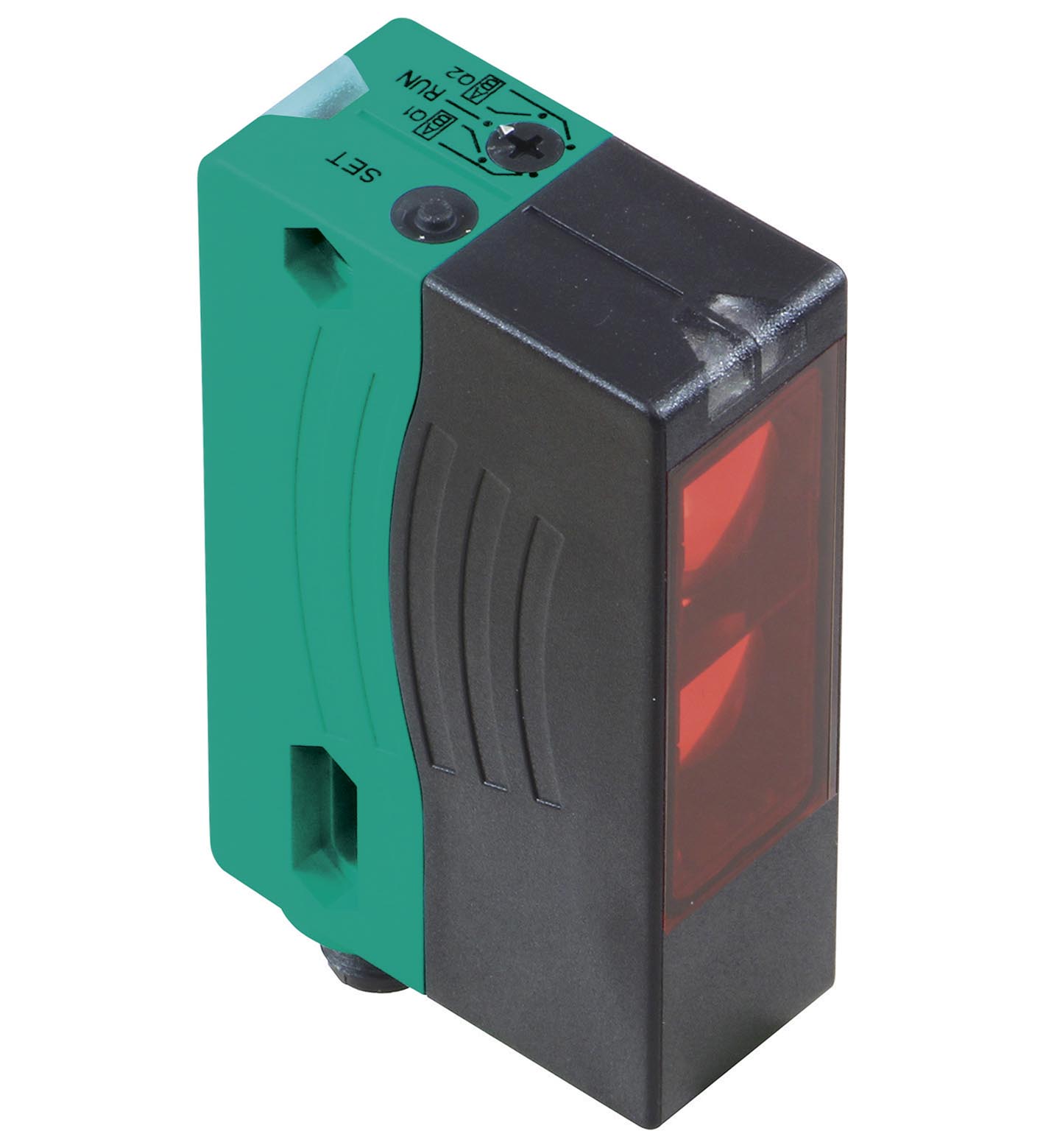

OMR50M-R300-UEP-V1 测距传感器 (PRT)

订货号: 297740
产品分类: 测距传感器

测距传感器 (PRT)

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

有效检测距离	0 ... 50 m
反射板的距离	0,2 ... 50 m
参考目标	3 x REF-H100
光源	LED
光源类型	调制可见红光
LED 危险等级标记	免除组
角度偏差	最大 ± 2°
测量方法	脉冲测距技术 (PRT)
光点直径	约 16 cm x 18 cm 相距 10 m
环境光限制	50000 Lux
分辨率	12 位，但 > 0,5 mm
MTTFd	100 a
任务时间 (TM)	10 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED
功能指示灯	2 个黄色 LED，用于指示开关状态
标定指示灯	标定：绿色/黄色 LED 交替闪烁；2.5 Hz 标定误差：绿色/黄色 LED 非等相位闪烁；8.0 Hz
控制元件	5 档旋转开关，用于选择操作模式（阈值设置和操作模式）
控制元件	用于设置阈值的开关
工作电压	10 ... 30 V DC
纹波	10 % 在电源容限内
空载电流	≤ 80 mA / 24 V DC
可用前的时间延迟	< 0,7 s ，温度 < -30°C 时，通电 5 分钟后达到规格值
信号输出	1 路推挽（4 合 1）输出，短路保护，反极性保护，过电压保护， 1 路模拟量输出 0 ...10 V
开关电压	最大 30 V DC
开关电流	最大 100 mA
测量输出	1 路模拟量输出 0 V ... 10 V ;Rmin = 1 kΩ
开关频率	50 Hz
响应时间	5 ms
产品标准	EN 60947-5-2
重复精度	< 5 mm
UL 认证	E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
环境温度	-40 ... 55 °C (-40 ... 131 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67

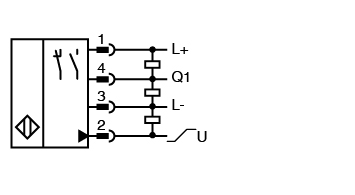

连接	4 针 M12 x 1 连接器
材料	材料
外壳塑料 ABS光学端面PMMA	外壳塑料 ABS光学端面PMMA
质量	90 g

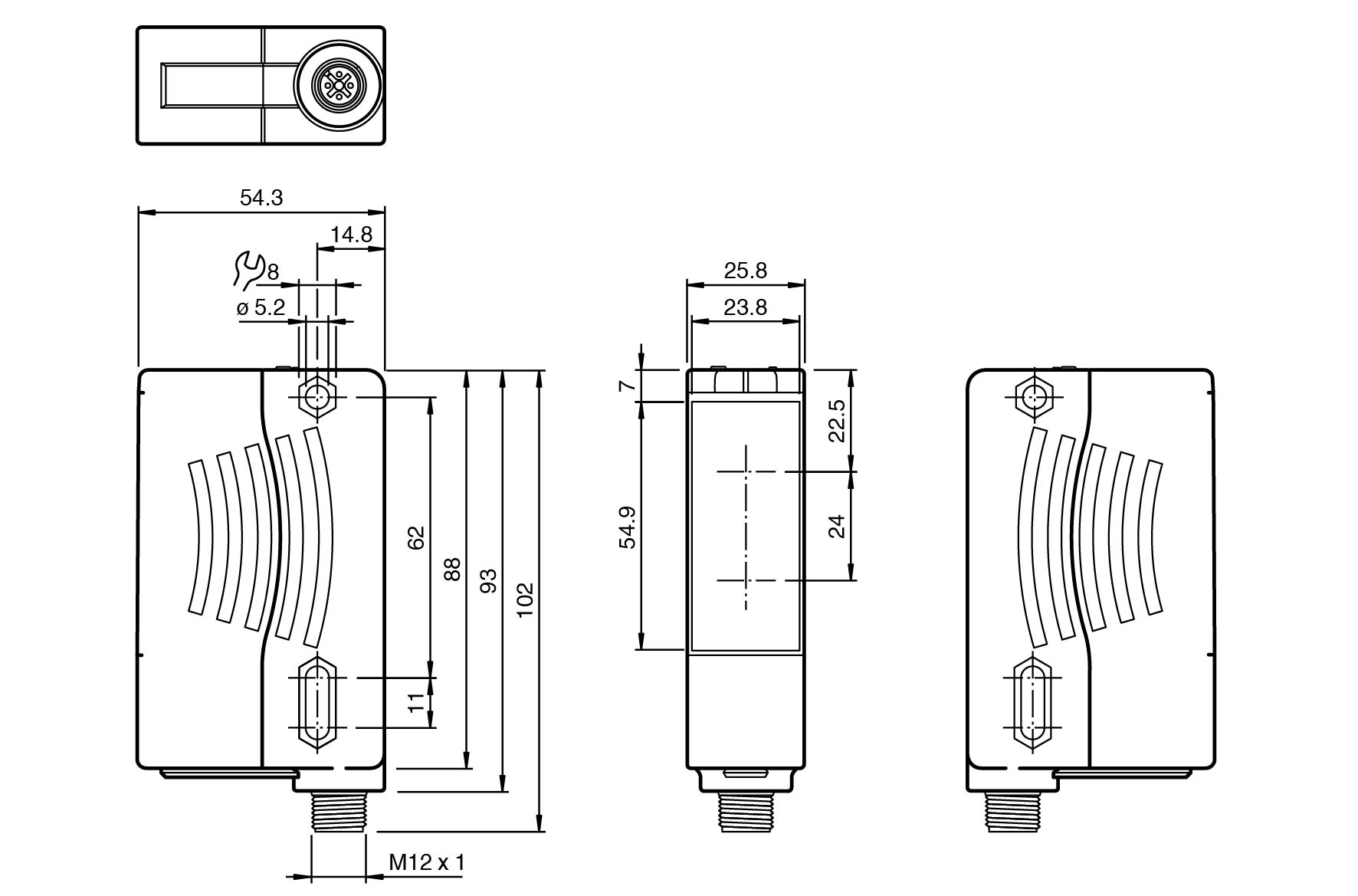

尺寸	尺寸
高度88 mm宽度25,8 mm深度54,3 mm	高度88 mm宽度25,8 mm深度54,3 mm
外壳	塑料 ABS
光学端面	PMMA
高度	88 mm
宽度	25,8 mm
深度	54,3 mm
