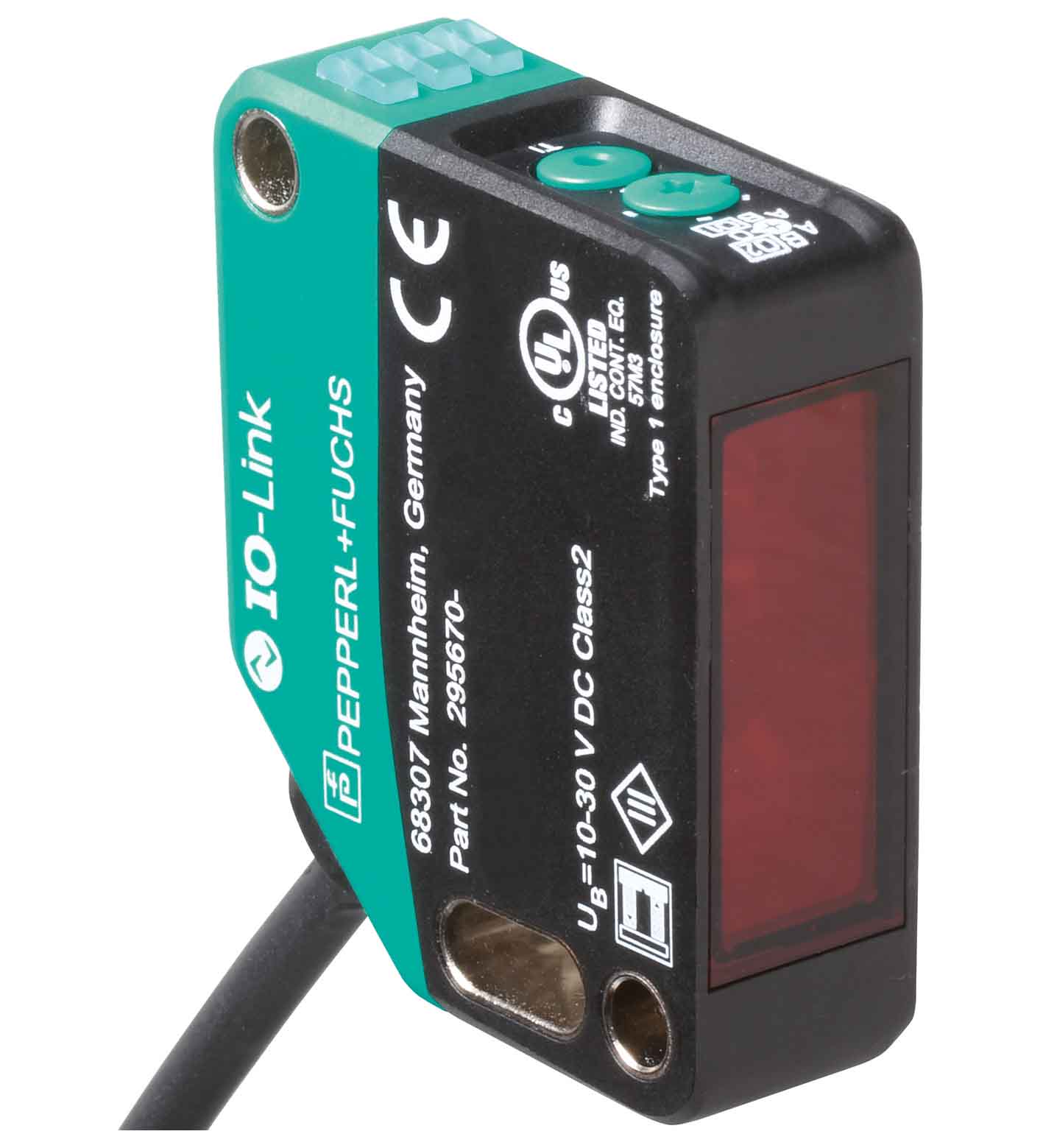

TECHNICAL DATA
规格参数
通用规格
| 测量范围 | 0,2 ... 60 m |
|---|---|
| 参考目标 | OFR-500/500 |
| 光源 | 激光二极管 |
| 光源类型 | 调制可见红光 |
| 激光额定值 | 激光额定值 |
| 注意激光 ， 切勿直视激光束激光等级1波长660 nm光束发散2 mrad脉冲长度4 ns重复率300 kHz最大脉冲能量< 1,3 nJ | 注意激光 ， 切勿直视激光束激光等级1波长660 nm光束发散2 mrad脉冲长度4 ns重复率300 kHz最大脉冲能量< 1,3 nJ |
| 测量方法 | 脉冲测距技术 (PRT) |
| 最大运动速度 | 10 m/s |
| 光点直径 | < 20 mm 在 10 m 处 |
| 环境光限制 | 10000 Lux |
| 分辨率 | 1 mm |
| 温度影响 | < 0,25 mm/K |
| 注意 | 激光 ， 切勿直视激光束 |
| 激光等级 | 1 |
| 波长 | 660 nm |
| 光束发散 | 2 mrad |
| 脉冲长度 | 4 ns |
| 重复率 | 300 kHz |
| 最大脉冲能量 | < 1,3 nJ |
| MTTFd | > 300 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-Link 模式 |
| 功能指示灯 | 黄色 LED：常亮 - 开关输出激活常灭 - 开关输出停用 |
| 标定指示灯 | 示教：黄色/绿色 LED；等相位闪烁；2.5 Hz 标定误差：绿色/黄色 LED 非等相位闪烁；8.0 Hz |
| 控制元件 | 示教按键 |
| 控制元件 | 5 档旋转开关，用于选择操作模式 |
| 工作电压 | 10 ... 30 V DC18 ... 30 V 自 IO-Link |
| 纹波 | 10 % 在电源容限内 |
| 空载电流 | < 25 mA 在 24 V 时 工作电压 |
| 防护等级 | III |
| 可用前的时间延迟 | < 900 ms |
| 接口类型 | IO-Link ( 通过 C/Q = 针脚 4 ) |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D 智能传感器 - SSP 4.2.1 |
| 过程数据 | 输入 6 Byte - 测量值 4 字节- 比例因子 8 位- 信号质量 2 位- 开关信号 1 1 位- 开关信号 2 1 位- 诊断信号 n 位- 附加信号 n 位 输出 2 Bit - 传感器控制功能 1 位- 评估冻结 1 位 |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 1121041 (0x111B11) |
| 传输速率 | COM 2 (38.4 kb/s) |
| 最小循环时间 | 4 ms |
| SIO 模式支持 | 是 |

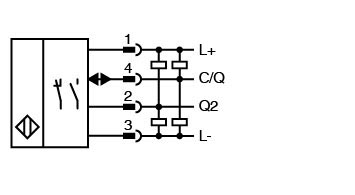

| 开关类型 | 默认设置为： C/Q - 针脚 4：推挽输出，IO-Link Q2 - 针脚 2：推挽输出 |
| 信号输出 | 2 路推挽式输出，反极性保护，电涌保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA ， 阻抗负载 |
| 使用类别 | DC-12 和 DC-13 |
| 电压降 | ≤ 1,5 V DC |
| 通信接口 | IEC 61131-9 / IO-Link V1.1.3 |
| 产品标准 | EN 61000-6-2、EN 61000-6-3 |
| 激光安全 | EN 60825-1:2014 |
| 预热时间 | 5 min |
| 测量值输出 | 1 ms |
| 平均数据采样周期 | 3 ms （默认）， 6 ms ， 12 ms ， 25 ms ， 50 ms ， 100 ms ， 可调 |
| 绝对精度 | 类型 ± 20 mm （包含温度的影响） |
| 重复精度 | < 6 mm |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| FDA 认证 | IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。 |
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 / IP69 / IP69K |
| 连接 | 300 mm 固定缆线，带 4 针 M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳PC（聚碳酸酯）光学端面PMMA | 外壳PC（聚碳酸酯）光学端面PMMA |
| 质量 | 大约 37 g |

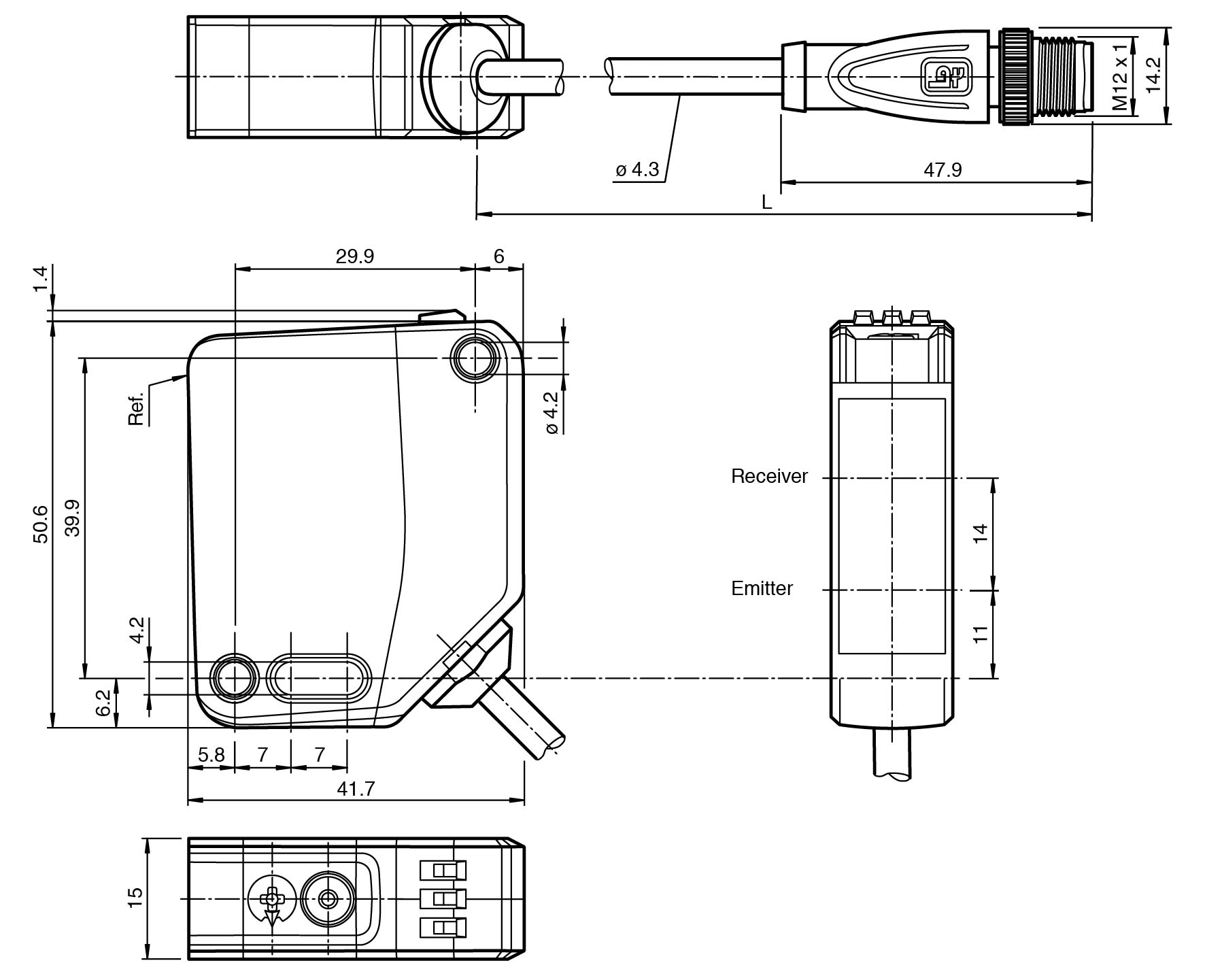

| 尺寸 | 尺寸 |
| 高度50,6 mm宽度15 mm深度41,7 mm | 高度50,6 mm宽度15 mm深度41,7 mm |
| 外壳 | PC（聚碳酸酯） |
| 光学端面 | PMMA |
| 高度 | 50,6 mm |
| 宽度 | 15 mm |
| 深度 | 41,7 mm |
| 开关输出 1 | Q1： 开关信号 高电平有效 ， 窗口 模式 6000 ... 9000 mm |
| 开关输出 2 | Q2： 开关信号 高电平有效 ， 窗口 模式 4000 ... 8000 mm |
