倍加福

OMT200-R100-2EP-IO-0,3M-V31

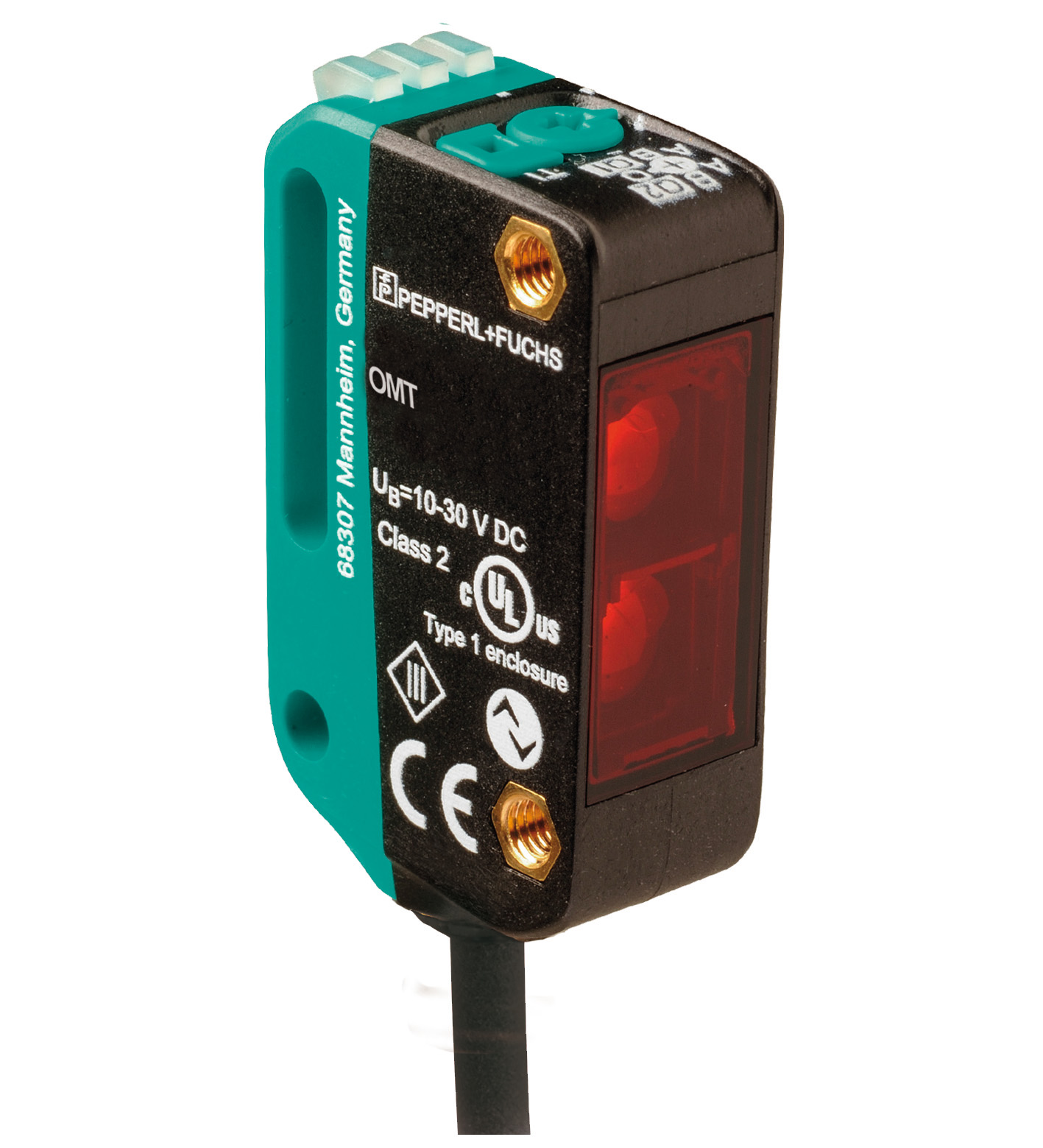

OMT200-R100-2EP-IO-0,3M-V31 测距传感器

订货号: 267075-100184
产品分类: 漫反射型光电式传感器

物体测量，200 mm 检测范围，红光，通过 IO-Link 读取测量值，2 路推挽输出，带 M8 插头的固定缆线

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

测量范围	60 ... 200 mm
参考目标	标准白色平板，100 mm x 100 mm
光源	LED
光源类型	调制可见红光
LED 危险等级标记	免除组
角度偏差	最大 +/- 1,5 °
光点直径	大约 12 mm 相距 200 mm
发散角	4 °
环境光限制	EN 60947-5-2 : 30000 Lux
分辨率	0,1 mm
MTTFd	600 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-Link 模式
功能指示灯	黄色 LED：常亮 - 开关输出激活常灭 - 开关输出停用
控制元件	示教按键
控制元件	5 档旋转开关，用于选择操作模式
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	< 25 mA 在 24 V 供电下
防护等级	III
接口类型	IO-Link ( 通过 C/Q = 针脚 4 )
IO-Link 修正	1.1
设备配置文件	智能传感器
设备 ID	0x110905 (1116421)
传输速率	COM 2 (38.4 kb/s)
最小循环时间	3 ms
过程数据位宽	过程数据输入 3 Byte过程数据输出 2 位
SIO 模式支持	是
兼容主端口类型	A

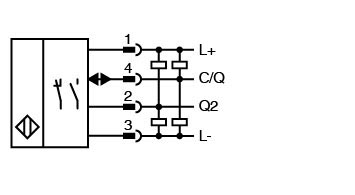

开关类型	默认设置为： C/Q - 针脚 4：NPN 常开，PNP 常闭，IO-Link Q2 - 针脚 2：NPN 常开，PNP 常闭
信号输出	2 路推挽式（4 合 1）输出，短路保护，反极性保护，过电压保护
开关电压	最大 30 V DC
开关电流	最大 100 mA ，阻抗负载
使用类别	DC-12 和 DC-13
电压降	≤ 1,5 V DC
响应时间	2 ms
通信接口	IEC 61131-9
产品标准	EN 60947-5-2
温度漂移	0,05 %/K
预热时间	5 min
重复精度	≤ 1%
线性度误差	±1%
UL 认证	E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
环境温度	10 ... 60 °C (50 ... 140 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67 / IP69 / IP69K
连接	固定缆线，300 mm，带 M8 x 1 公头连接器，4 针
材料	材料
外壳PC（聚碳酸酯）光学端面PMMA	外壳PC（聚碳酸酯）光学端面PMMA
质量	大约 17 g

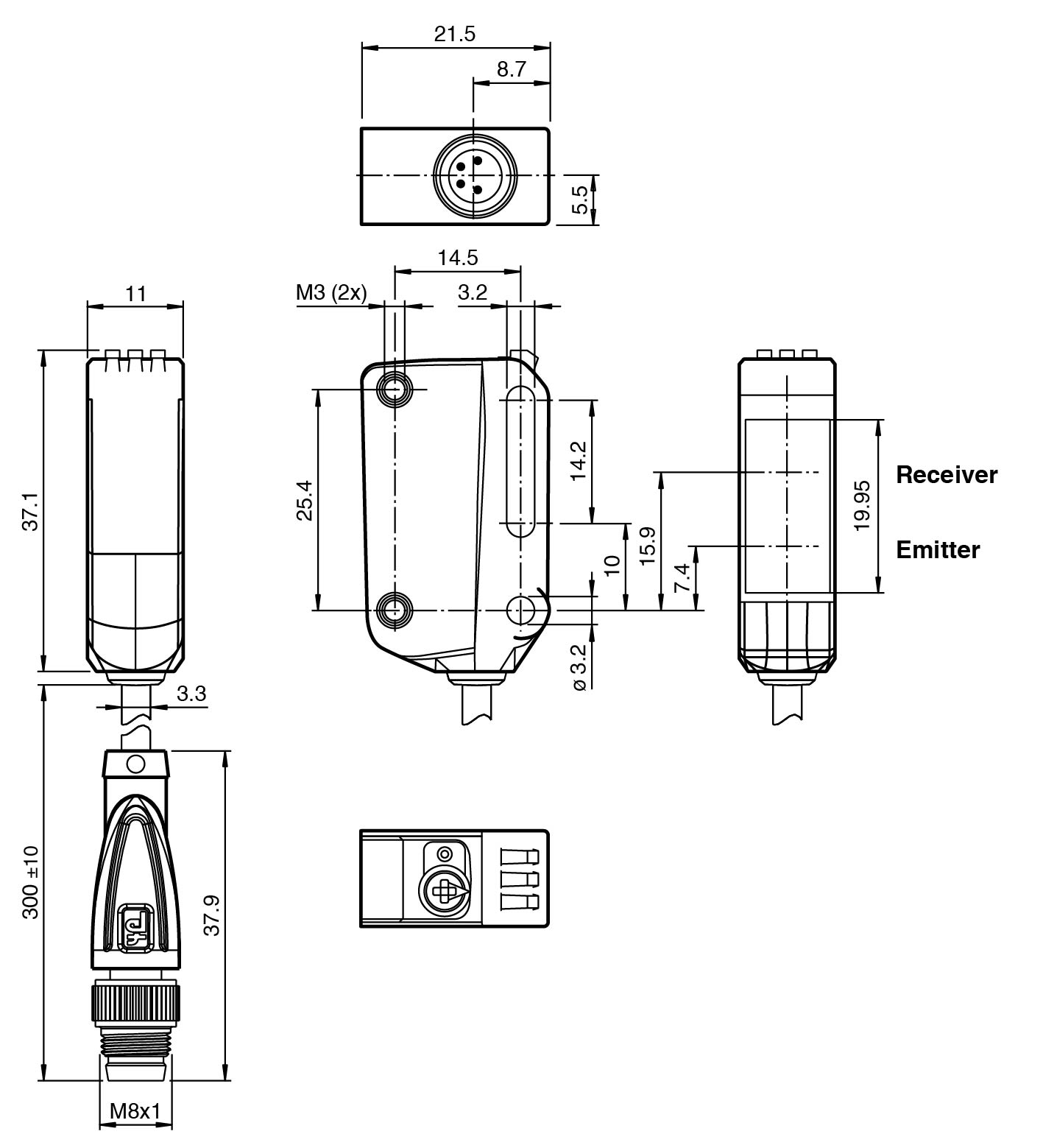

尺寸	尺寸
高度44,5 mm宽度11 mm深度21,5 mm	高度44,5 mm宽度11 mm深度21,5 mm
电缆长度	0,3 m
外壳	PC（聚碳酸酯）
光学端面	PMMA
高度	44,5 mm
宽度	11 mm
深度	21,5 mm
