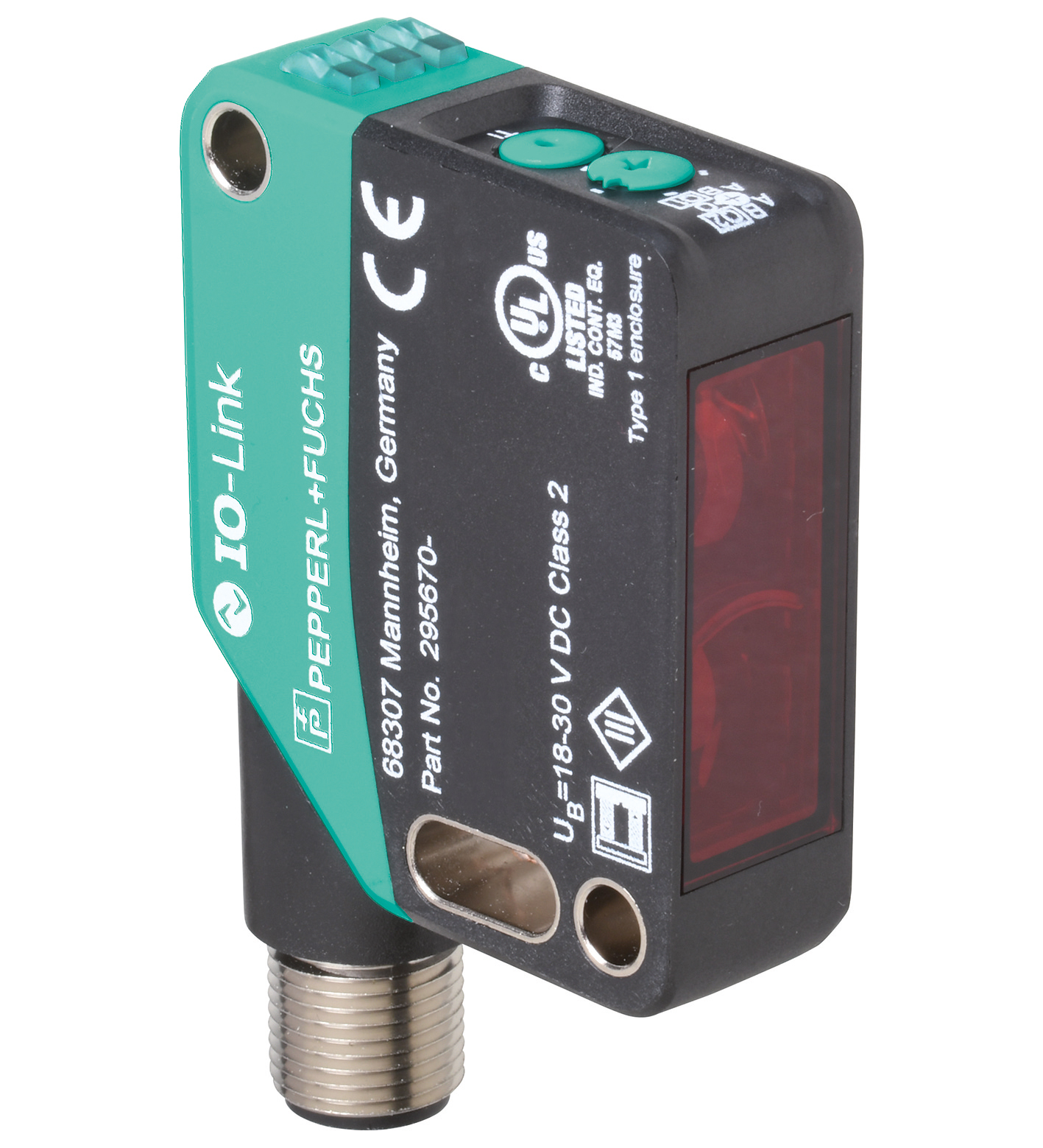

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 测量范围 | 100 ... 550 mm |
|---|---|
| 参考目标 | 标准白色平板，100 mm x 100 mm |
| 光源 | LED |
| 光源类型 | 调制可见红光 |
| LED 危险等级标记 | 免除组 |
| 角度偏差 | 最大 +/- 1,5 ° |
| 光点直径 | 大约 20 mm 相距 550 mm |
| 发散角 | 2,5 ° |
| 环境光限制 | EN 60947-5-2 : 45000 Lux |
| 分辨率 | 0,1 mm |
| MTTFd | 520 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-Link 模式 |
| 功能指示灯 | 黄色 LED：常亮 - 开关输出激活常灭 - 开关输出停用 |
| 控制元件 | 示教按键 |
| 控制元件 | 5 档旋转开关，用于选择操作模式 |
| 工作电压 | 18 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | < 25 mA 在 24 V 供电下 |
| 防护等级 | III |
| 接口类型 | IO-Link ( 通过 C/Q = 针脚 4 ) |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断智能传感器（0 型/3.3 型） |
| 设备 ID | 0x111902 (1120514) |
| 传输速率 | COM 2 (38.4 kb/s) |
| 最小循环时间 | 3 ms |
| 过程数据位宽 | 过程数据输入 4 字节过程数据输出 2 位 |
| SIO 模式支持 | 是 |
| 兼容主端口类型 | A |
| 开关类型 | 默认设置为： C/Q - 针脚 4：NPN 常开，PNP 常闭，IO-Link I—针脚 2：模拟量输出 4...20 mA |
| 信号输出 | 1 路推挽输出 ， 1 路模拟量输出 ， 短路保护，反极性保护，电涌保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA ， 阻抗负载 |
| 使用类别 | DC-12 和 DC-13 |
| 电压降 | ≤ 1,5 V DC |
| 响应时间 | 2 ms ， 见表 1 |
| 输出类型 | 1 电流输出： 4 ... 20 mA |
| 负载电阻器 | > 1 kΩ 输出电压 ; ≤ 470 Ω 电流输出 |
| 恢复时间2 ms | 恢复时间2 ms |
| 恢复时间 | 2 ms |
| 通信接口 | IEC 61131-9 |
| 产品标准 | EN 60947-5-2 |
| 温度漂移 | 0,05 %/K |
| 预热时间 | 5 min |
| 重复精度 | ≤ 1% ， 见表 1 |
| 线性度误差 | 0.75% |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | 10 ... 50 °C (50 ... 122 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 / IP69 / IP69K |
| 连接 | 4 针，M12 x 1 连接器，可旋转 90° |
| 材料 | 材料 |
| 外壳PC（聚碳酸酯）光学端面PMMA | 外壳PC（聚碳酸酯）光学端面PMMA |
| 质量 | 大约 37 g |

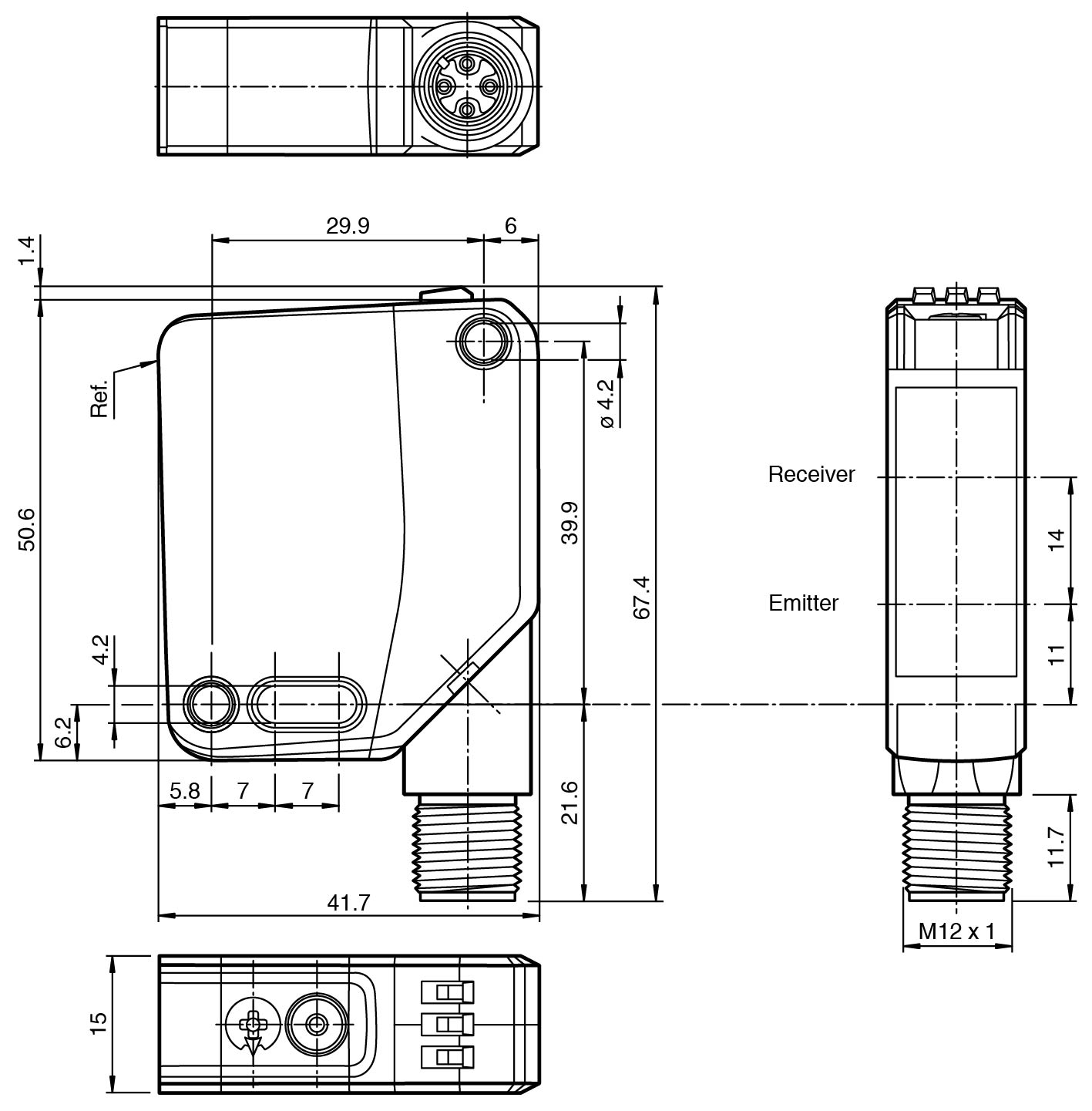

| 尺寸 | 尺寸 |
| 高度50,6 mm宽度15 mm深度41,7 mm | 高度50,6 mm宽度15 mm深度41,7 mm |
| 外壳 | PC（聚碳酸酯） |
| 光学端面 | PMMA |
| 高度 | 50,6 mm |
| 宽度 | 15 mm |
| 深度 | 41,7 mm |
