产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 光源类型 | 内置 LED 灯 （白色） |
|---|---|
| 偏振滤波片 | 是 |
| 码制 | 数据矩阵 |
| 读取距离 | 70 ... 180 mm 额定距离： 120 mm |
| 读取区域 | 最小读取区域：28 mm x 45 mm标称距离处的读取区域：45 mm x 70 mm最大读取区域：65 mm x 105 mm |
| 模块尺寸 | 最小模块尺寸：0.2 mm |
| 评估频率 | 可达 50 Hz |
| 目标速度 | 已触发 max. 10 m/s |
| 数据矩阵 | 数据矩阵 |
| 符号大小矩形，最多 144 x 144 个模块 长方形，最多 16x48 个模块数据格式ASCII、C40、文本、X12、Edifact、Base 256 ， 所有符合 ISO 646 标准方向全方向的 | 符号大小矩形，最多 144 x 144 个模块 长方形，最多 16x48 个模块数据格式ASCII、C40、文本、X12、Edifact、Base 256 ， 所有符合 ISO 646 标准方向全方向的 |
| 符号大小 | 矩形，最多 144 x 144 个模块 长方形，最多 16x48 个模块 |
| 数据格式 | ASCII、C40、文本、X12、Edifact、Base 256 ， 所有符合 ISO 646 标准 |
| 方向 | 全方向的 |
| 摄像头 | 摄像头 |
| 类型CMOS ， 全局快门像素数量752 x 480 像素灰度256图像记录实时 ， 程序控制或外部触发 | 类型CMOS ， 全局快门像素数量752 x 480 像素灰度256图像记录实时 ， 程序控制或外部触发 |
| 类型 | CMOS ， 全局快门 |
| 像素数量 | 752 x 480 像素 |
| 灰度 | 256 |
| 图像记录 | 实时 ， 程序控制或外部触发 |
| MTTFd | 40,5 a |
| 任务时间 (TM) | 8 a |
| 诊断覆盖率 (DC) | 0 % |
| LED 指示 | 7 个 LED（通信、辅助对齐、状态信息） |
| 工作电压 | 24 V DC ±15% ，PELV |
| 空载电流 | 最大 300 mA |
| 功耗 | 6 W |
| 接口类型 | 100 BASE-TX |
| 协议 | PROFINET IO Real-Time (RT) 一致性类别 A |
| 传输速率 | 100 MBit/s |
| 接口类型 | USB 服务 |
| 输入电压 | 将从外部施加 24 V ±15% PELV |
| 编号/类型 | 触发 |
| 输入电流 | 大约 10 mA 在 24 V DC 时 |
| 开关阈值 | 低：< 10 V，高：> 15 V |
| 电缆长度 | 最大 30 m |
| 开关类型 | PNP |
| 开关电压 | 将从外部施加 24 V ± 15 % PELV |
| 开关电流 | 100 mA 每个输出 |
| 电缆长度 | 最大 30 m |
| 符合标准 | 符合标准 |
| 抗扰度EN 61326-1:2006发射干扰EN 61000-6-4:2007/A1:2011防护等级EN 60529光生物安全性风险组 1 根据 IEC 62471 | 抗扰度EN 61326-1:2006发射干扰EN 61000-6-4:2007/A1:2011防护等级EN 60529光生物安全性风险组 1 根据 IEC 62471 |
| 抗扰度 | EN 61326-1:2006 |
| 发射干扰 | EN 61000-6-4:2007/A1:2011 |
| 防护等级 | EN 60529 |
| 光生物安全性 | 风险组 1 根据 IEC 62471 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 认证 | CE |
| 环境温度 | 0 ... 45 °C (32 ... 113 °F) |
| 存储温度 | -20 ... 85 °C (-4 ... 185 °F) |
| 相对湿度 | 90 % ，无冷凝 |
| 防护等级 | IP67 |

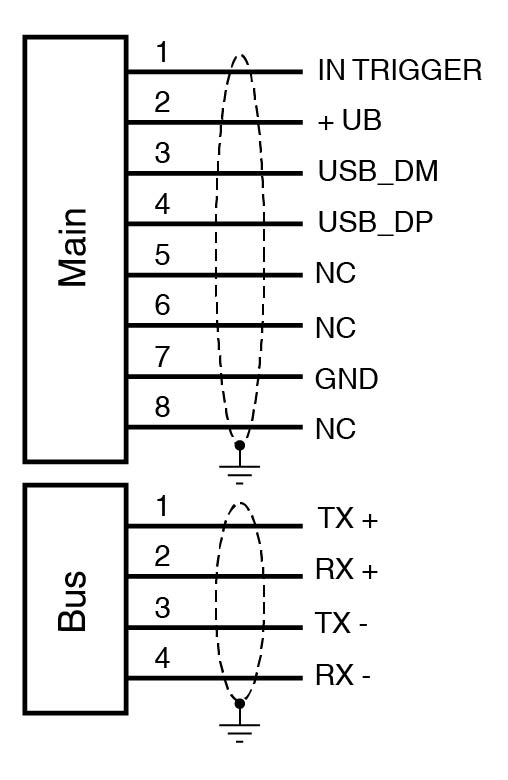

| 连接 | 8 针 M12 x 1 连接器，标准（供电 + IO） ，4 针 M12x1 插座，D 码 (LAN) ，4 针 M12x1 插座，D 码 (LAN) |
| 材料 | 材料 |
| 外壳PC/ABS光学端面塑料板 | 外壳PC/ABS光学端面塑料板 |
| 安装 | 4 x M6 螺纹 |
| 质量 | 大约 200 g |

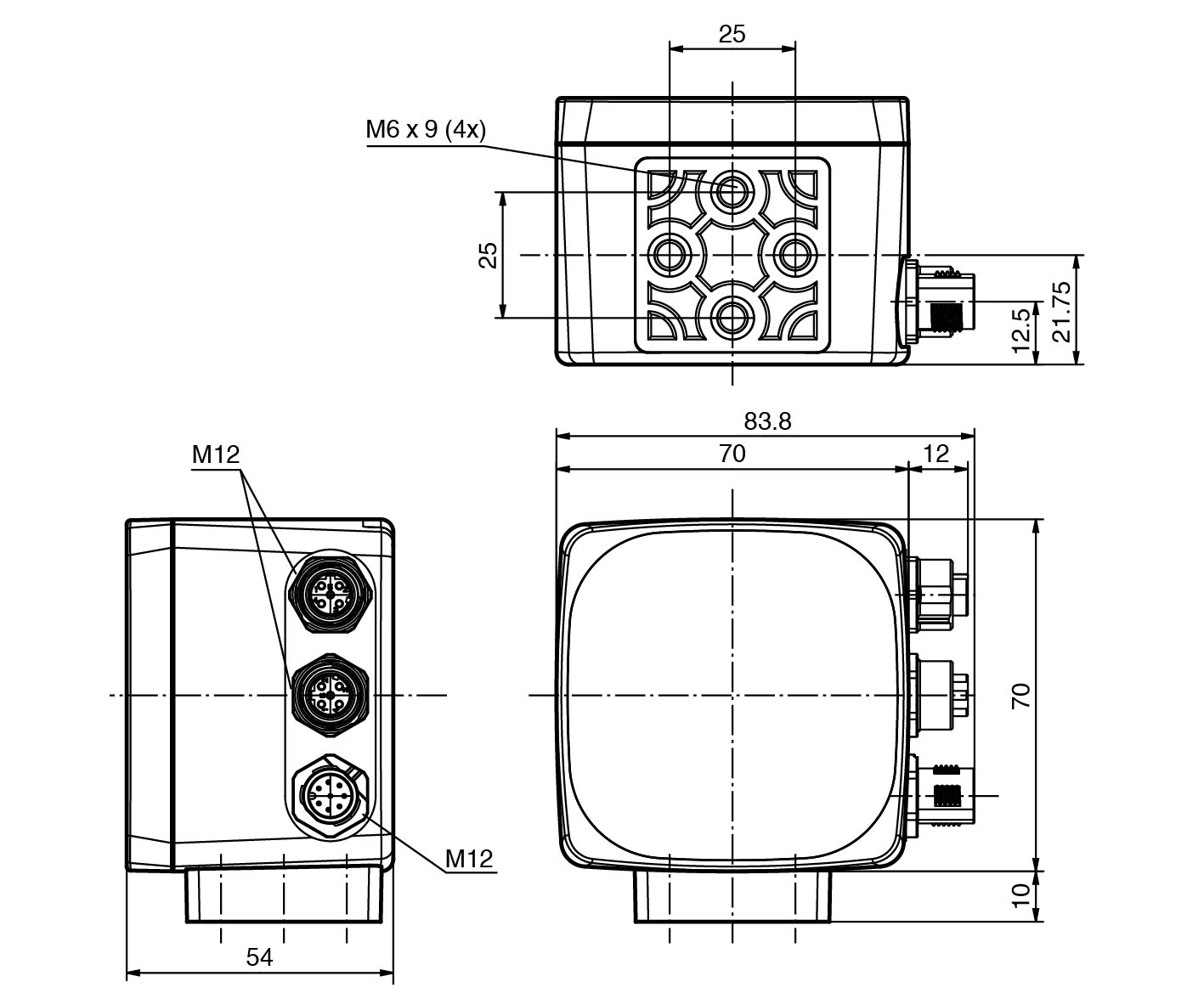

| 尺寸 | 尺寸 |
| 高度70 mm宽度70 mm深度53 mm | 高度70 mm宽度70 mm深度53 mm |
| 外壳 | PC/ABS |
| 光学端面 | 塑料板 |
| 高度 | 70 mm |
| 宽度 | 70 mm |
| 深度 | 53 mm |
