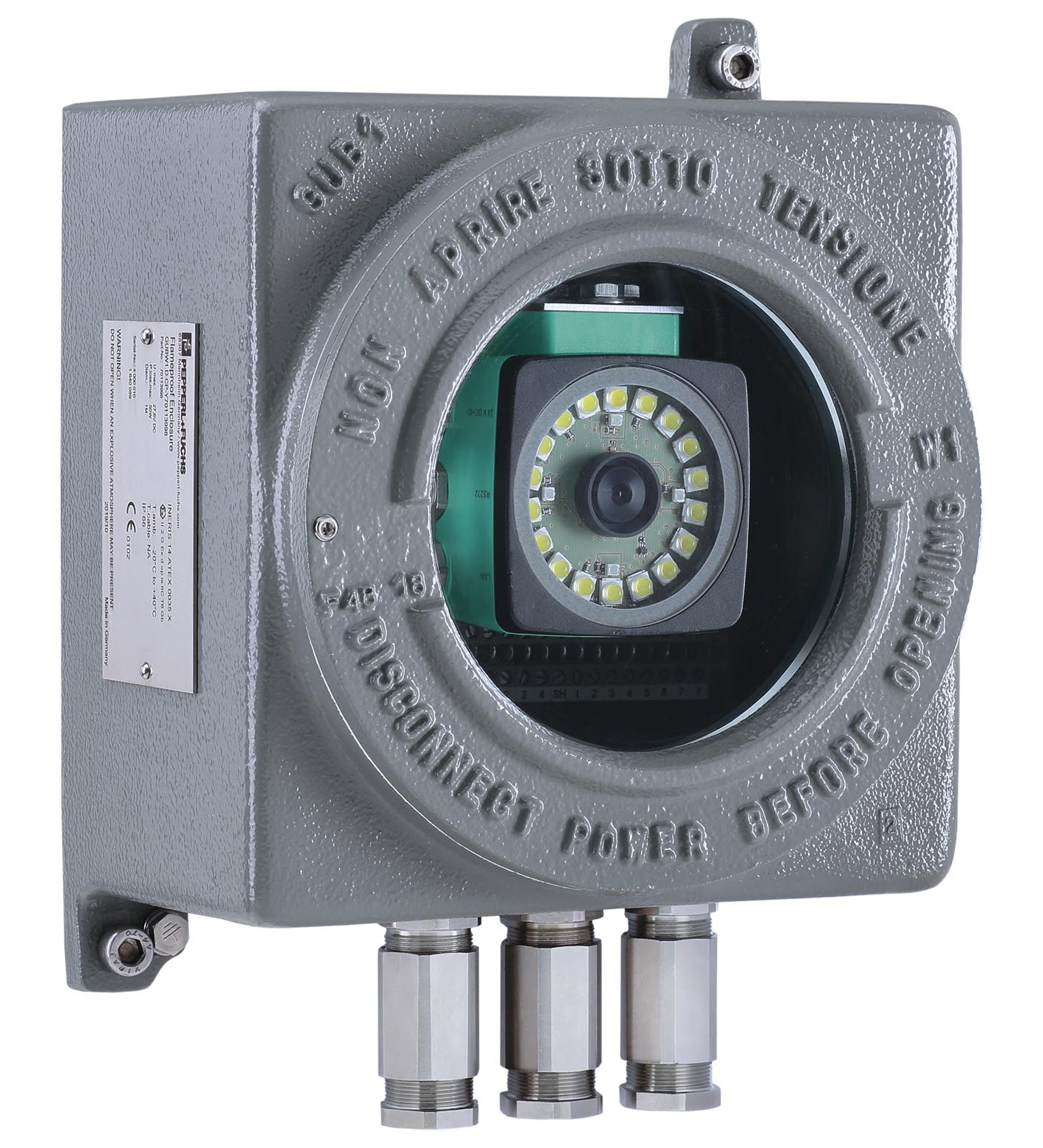

产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 光源类型 | 内置 LED 灯 （白色） |
|---|---|
| 码制 | 数据矩阵、Code 39、Code 128、Int 2 of 5、EAN13、Pharmacode |
| 读取距离 | 60 ... 160 mm 额定距离： 120 mm |
| 读取区域 | 最小读取区域：28 mm x 45 mm标称距离处的读取区域：44 mm x 70 mm最大读取区域：60 mm x 95 mm |
| 模块尺寸 | 最小模块尺寸：0.3 mm |
| 评估频率 | 可达 30 Hz |
| 目标速度 | 已触发 max. 6 m/s |
| 数据矩阵 | 数据矩阵 |
| 符号大小矩形，最多 144 x 144 个模块 长方形，最多 16x48 个模块数据格式ASCII、C40、文本、X12、Edifact、Base 256 ， 所有符合 ISO 646 标准方向全方向的 | 符号大小矩形，最多 144 x 144 个模块 长方形，最多 16x48 个模块数据格式ASCII、C40、文本、X12、Edifact、Base 256 ， 所有符合 ISO 646 标准方向全方向的 |
| 符号大小 | 矩形，最多 144 x 144 个模块 长方形，最多 16x48 个模块 |
| 数据格式 | ASCII、C40、文本、X12、Edifact、Base 256 ， 所有符合 ISO 646 标准 |
| 方向 | 全方向的 |
| 摄像头 | 摄像头 |
| 类型CMOS ， 全局快门像素数量752 x 480 像素灰度256图像记录实时 ， 程序控制或外部触发 | 类型CMOS ， 全局快门像素数量752 x 480 像素灰度256图像记录实时 ， 程序控制或外部触发 |
| 类型 | CMOS ， 全局快门 |
| 像素数量 | 752 x 480 像素 |
| 灰度 | 256 |
| 图像记录 | 实时 ， 程序控制或外部触发 |
| MTTFd | 40,5 a |
| 任务时间 (TM) | 8 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED： 准备好运行 |
| LED 指示 | 用于读取良好/不良的值 |
| 工作电压 | 24 V DC ±15% ，PELV |
| 空载电流 | 最大 250 mA |
| 功耗 | 6 W |
| 接口类型 | 串口 ， RS 232 |
| 传输速率 | 最大 115,2 kBit/s |
| 电缆长度 | 最大 30 m |
| 接口类型 | 以太网 |
| 协议 | TCP/IP |
| 传输速率 | 100 MBit/s |
| 电缆长度 | 最大 30 m |
| 输入电压 | 将从外部施加 24 V ±15% PELV |
| 编号/类型 | 触发 |
| 输入电流 | 大约 10 mA 在 24 V DC 时 |
| 开关阈值 | 低：< 10 V，高：> 15 V |
| 电缆长度 | 最大 30 m |
| 编号/类型 | 成功、失败、匹配代码 |
| 开关类型 | PNP |
| 开关电压 | 将从外部施加 24 V ± 15 % PELV |
| 开关电流 | 100 mA 每个输出 |
| 电缆长度 | 最大 30 m |
| 符合标准 | 符合标准 |
| 抗扰度EN 61326-1发射干扰EN 61000-6-4防护等级EN 60529激光等级IEC 60825-1:2007 | 抗扰度EN 61326-1发射干扰EN 61000-6-4防护等级EN 60529激光等级IEC 60825-1:2007 |
| 抗扰度 | EN 61326-1 |
| 发射干扰 | EN 61000-6-4 |
| 防护等级 | EN 60529 |
| 激光等级 | IEC 60825-1:2007 |
| IECEx 认证 | IECEx INE 14.0042X |
| ATEX 认证 | INERIS 14 ATEX 0035X 设备类型：GUBW1.D.OS-OPC120W-F200-R2 |
| 标记 II 2 GDEx db IIC T6 GbEx tb IIIC T85°C Db | 标记 II 2 GDEx db IIC T6 GbEx tb IIIC T85°C Db |
| 标记 | II 2 GDEx db IIC T6 GbEx tb IIIC T85°C Db |
| 环境温度 | 0 ... 37 °C (32 ... 98,6 °F) |

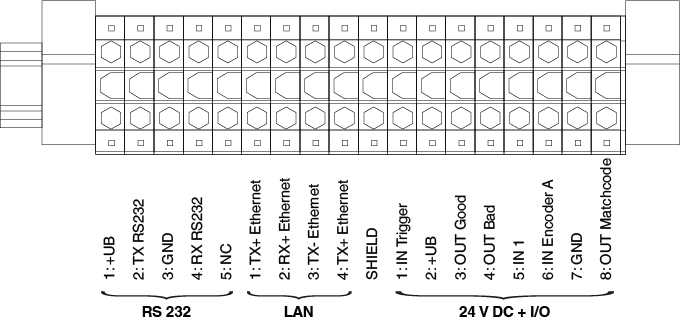

| 连接类型 | 连接端子，最大导线横截面积 2.5 mm2 |
| 导线横截面积 | 0,13 ... 2,5 mm2 |
| 缆线密封接头 | 3 ... 8,5 mm |
| 外壳罩盖 | 带有螺纹的圆盖 |
| 盖固定 | 火道螺纹 |
| 盖密封件 | 无，O 型圈，以符合 IP66/67 标准 |
| 火道润滑脂 | 凡士林 |
| 防护等级 | IP66 （IP66/67，带 O 型密封圈） |
| 材料 | 材料 |
| 外壳铝合金玻璃耐热钢化玻璃表面处理环氧涂层 RAL 7005（灰色） | 外壳铝合金玻璃耐热钢化玻璃表面处理环氧涂层 RAL 7005（灰色） |
| 质量 | 大约 7 kg |

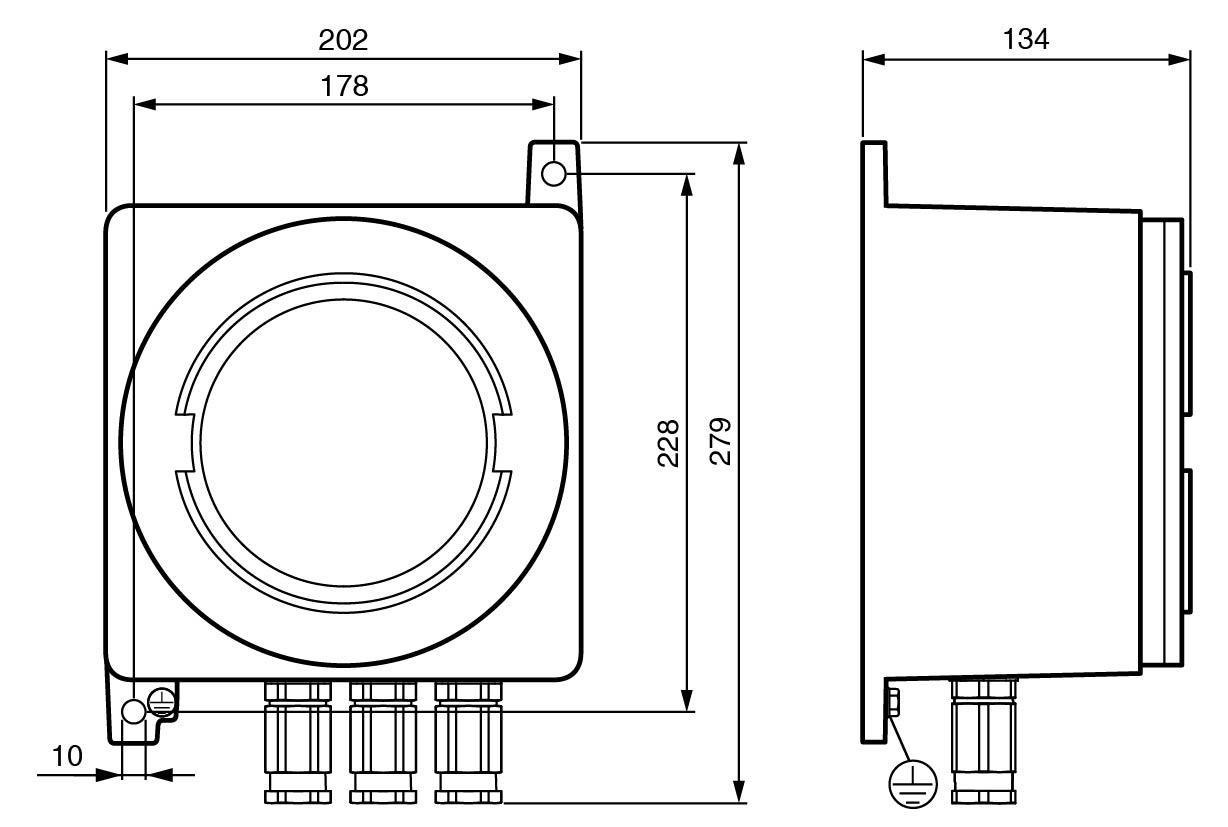

| 尺寸 | 尺寸 |
| 高度279 mm宽度202 mm深度134 mm | 高度279 mm宽度202 mm深度134 mm |
| 接地 | M6 外部接地点 |
| 外壳 | 铝合金 |
| 玻璃 | 耐热钢化玻璃 |
| 表面处理 | 环氧涂层 RAL 7005（灰色） |
| 高度 | 279 mm |
| 宽度 | 202 mm |
| 深度 | 134 mm |
