倍加福

OQT120-R103-EP-IO-V3

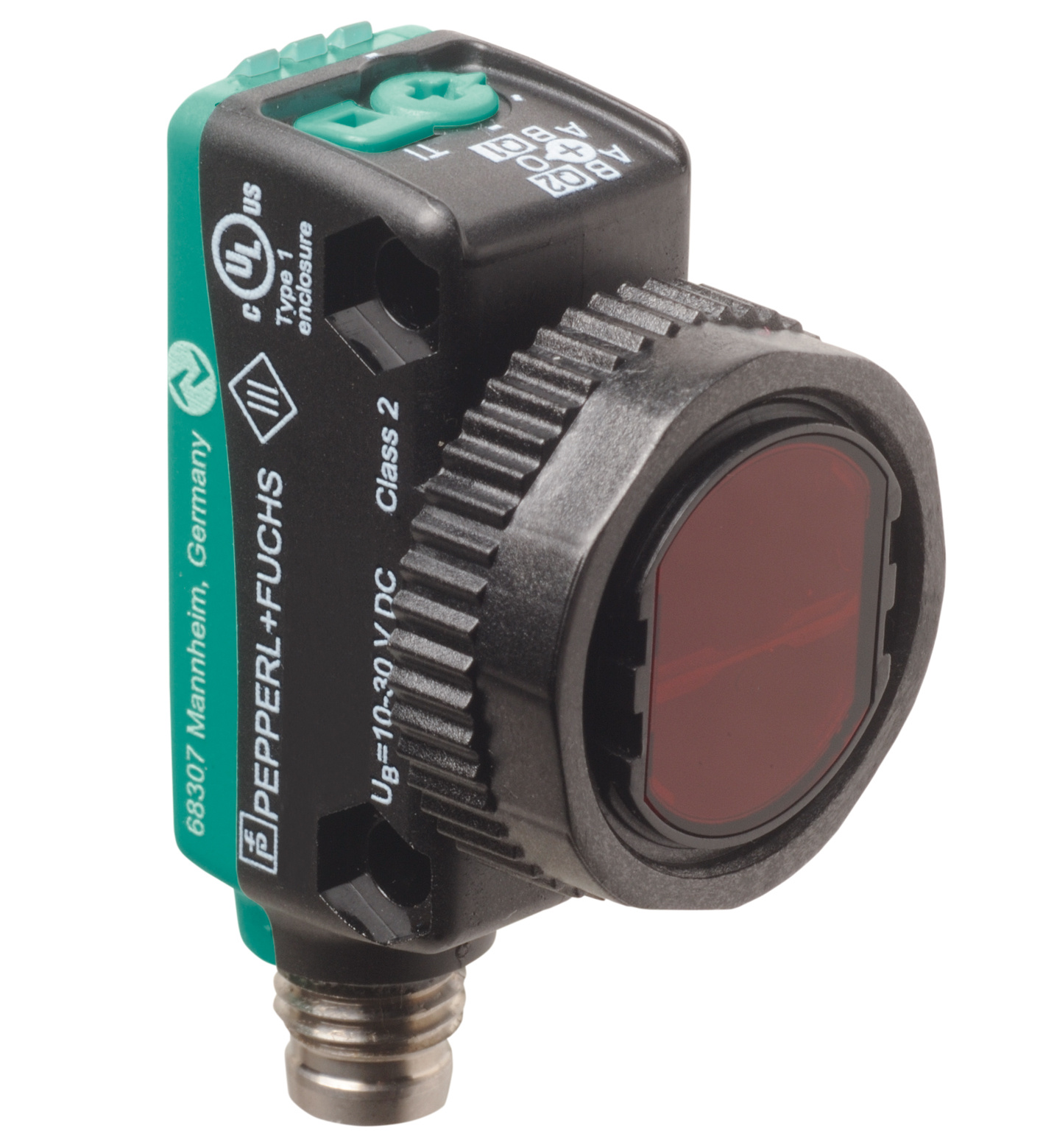

OQT120-R103-EP-IO-V3 三角测量型光电传感器 (SbR)

订货号: 267075-100357
产品分类: IO-Link 设备

带多个开关点的测量传感器，小型设计，带背景抑制功能，具有多个可调节的操作模式，IO-Link 接口

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	5 ... 120 mm
最小检测范围	5 ... 20 mm
最大检测范围	5 ... 120 mm
调整范围	20 ... 120 mm
参考目标	标准白色平板，100 mm x 100 mm
光源	LED
光源类型	调制可见红光
LED 危险等级标记	免除组
黑/白差 (6 %/90 %)	< 5 % 当 120 mm
光点直径	大约 8 mm 相距 120 mm
发散角	大约 4 °
环境光限制	EN 60947-5-2 : 30000 Lux
MTTFd	600 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-Link 模式
功能指示灯	黄色 LED：常亮 - 开关输出激活常灭 - 开关输出停用
控制元件	示教按键
控制元件	5 档旋转开关，用于选择操作模式
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	< 25 mA 在 24 V 供电下
防护等级	III
接口类型	IO-Link ( 通过 C/Q = 针脚 4 )
IO-Link 修正	1.1
设备配置文件	智能传感器
设备 ID	0x110803 (1116163)
传输速率	COM 2 (38.4 kb/s)
最小循环时间	2,3 ms
过程数据位宽	过程数据输入 2 位过程数据输出 2 位
SIO 模式支持	是
兼容主端口类型	A
开关类型	默认设置为： C/Q - 针脚 4：NPN 常开，PNP 常闭，IO-Link
信号输出	1 路推挽（4 合 1）输出，短路保护，反极性保护，过电压保护
开关电压	最大 30 V DC
开关电流	最大 100 mA ，阻抗负载
使用类别	DC-12 和 DC-13
电压降	≤ 1,5 V DC
开关频率	217 Hz
响应时间	2,3 ms
通信接口	IEC 61131-9
产品标准	EN 60947-5-2
UL 认证	E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
环境温度	-40 ... 60 °C (-40 ... 140 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67 / IP69 / IP69K

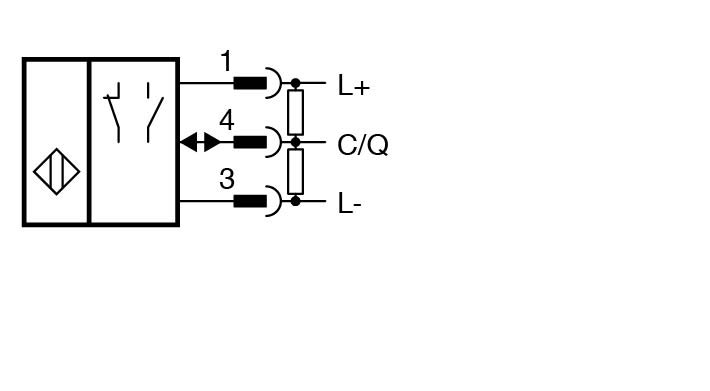

连接	M8 x 1 连接器，3 针
材料	材料
外壳PC（聚碳酸酯）光学端面PMMA	外壳PC（聚碳酸酯）光学端面PMMA
质量	大约 12 g

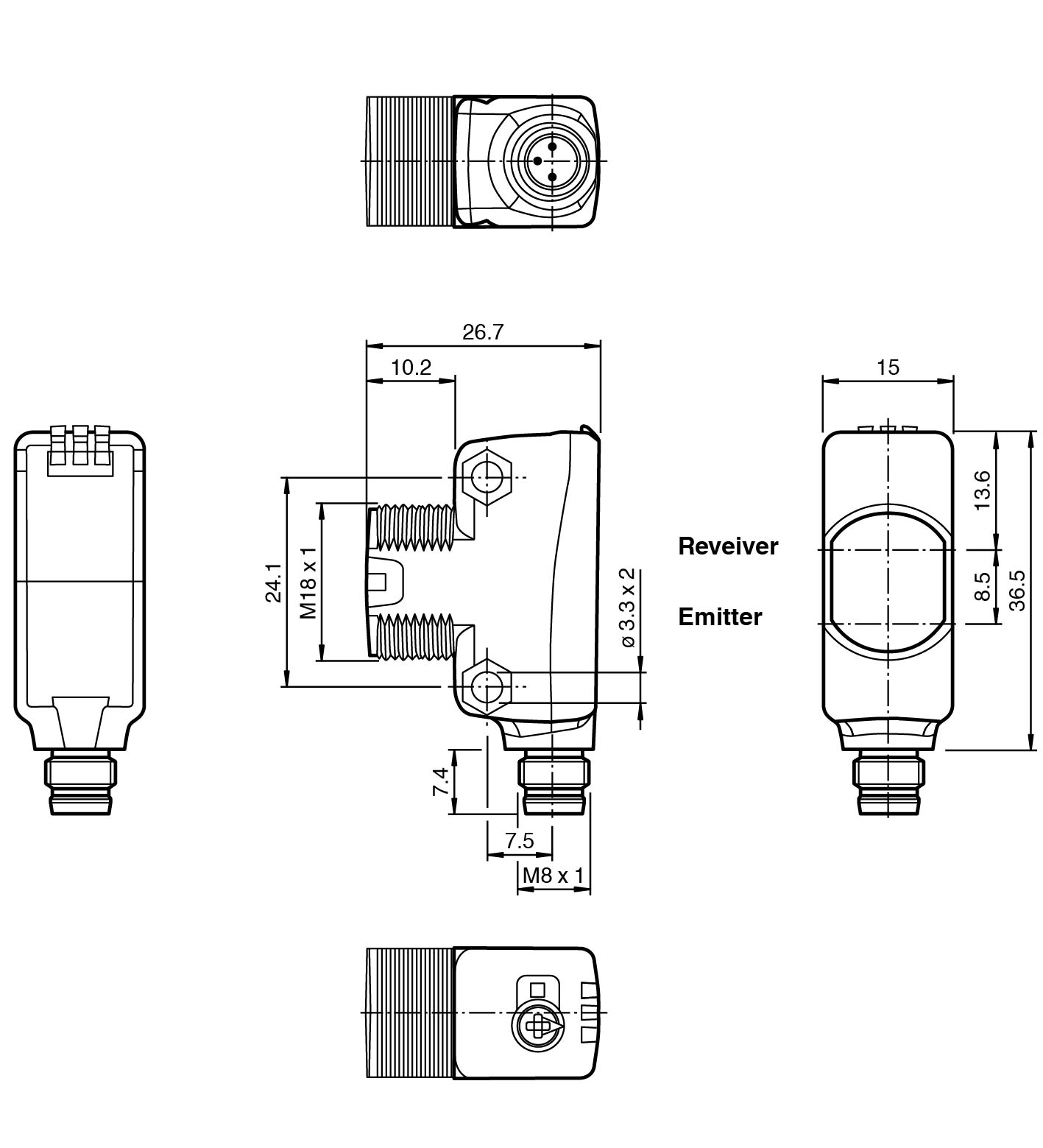

尺寸	尺寸
高度43,9 mm宽度15 mm深度26,7 mm	高度43,9 mm宽度15 mm深度26,7 mm
外壳	PC（聚碳酸酯）
光学端面	PMMA
高度	43,9 mm
宽度	15 mm
深度	26,7 mm
