倍加福

OQT150-R101-2EP-IO-V31-IR

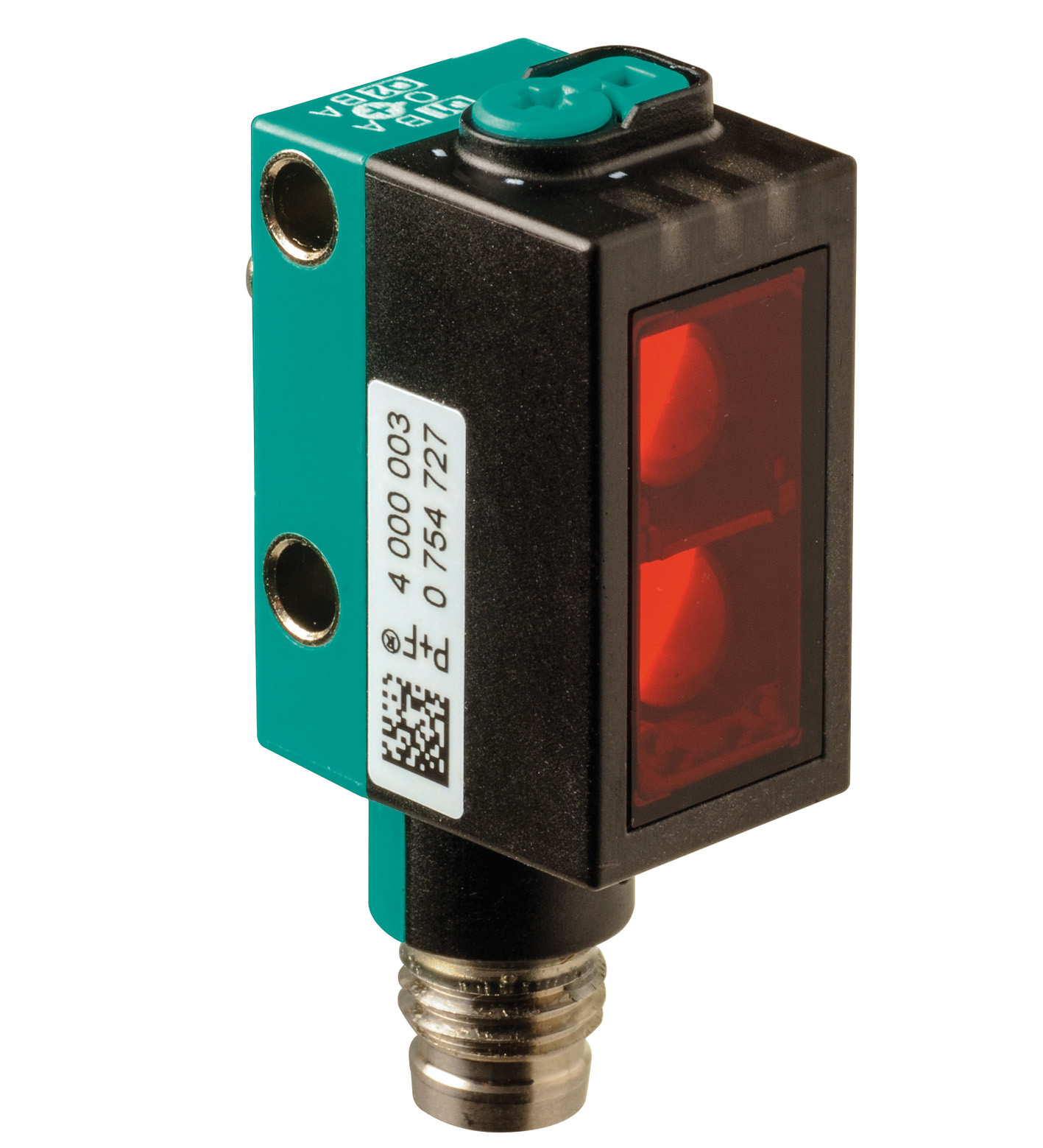

OQT150-R101-2EP-IO-V31-IR 三角测量型光电传感器 (SbR)

订货号: 267075-100417
产品分类: IO-Link 设备

采用测量核心技术的开关漫反射型光电传感器，150 mm 检测范围，红光，IO-Link，2 路推挽输出，M8 插头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	5 ... 150 mm
最小检测范围	5 ... 20 mm
最大检测范围	5 ... 150 mm
调整范围	20 ... 150 mm
参考目标	标准白色平板，100 mm x 100 mm
光源	LED
光源类型	调制红外光 850 nm
LED 危险等级标记	免除组
黑/白差 (6 %/90 %)	< 5 % 当 150 mm
光点直径	大约 12 mm 相距 150 mm
发散角	大约 4,5 °
环境光限制	EN 60947-5-2 : 30000 Lux
MTTFd	600 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-Link 模式
功能指示灯	黄色 LED：常亮 - 开关输出激活常灭 - 开关输出停用
控制元件	示教按键
控制元件	5 档旋转开关，用于选择操作模式
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	< 25 mA 在 24 V 供电下
防护等级	III
接口类型	IO-Link ( 通过 C/Q = 针脚 4 )
IO-Link 修正	1.1
设备配置文件	智能传感器
设备 ID	0x110807 (1116167)
传输速率	COM 2 (38.4 kb/s)
最小循环时间	2,3 ms
过程数据位宽	过程数据输入 2 位过程数据输出 2 位
SIO 模式支持	是
兼容主端口类型	A

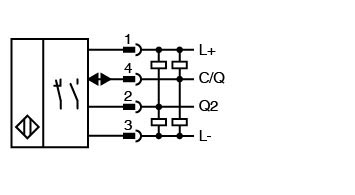

开关类型	默认设置为： C/Q - 针脚 4：NPN 常开，PNP 常闭，IO-Link Q2 - 针脚 2：NPN 常开，PNP 常闭
信号输出	2 路推挽式（4 合 1）输出，短路保护，反极性保护，过电压保护
开关电压	最大 30 V DC
开关电流	最大 100 mA ，阻抗负载
使用类别	DC-12 和 DC-13
电压降	≤ 1,5 V DC
开关频率	217 Hz
响应时间	2,3 ms
通信接口	IEC 61131-9
产品标准	EN 60947-5-2
UL 认证	E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
环境温度	-40 ... 60 °C (-40 ... 140 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67 / IP69 / IP69K
连接	M8 x 1 连接器，4 针
材料	材料
外壳PC（聚碳酸酯）光学端面PMMA	外壳PC（聚碳酸酯）光学端面PMMA
质量	大约 10 g

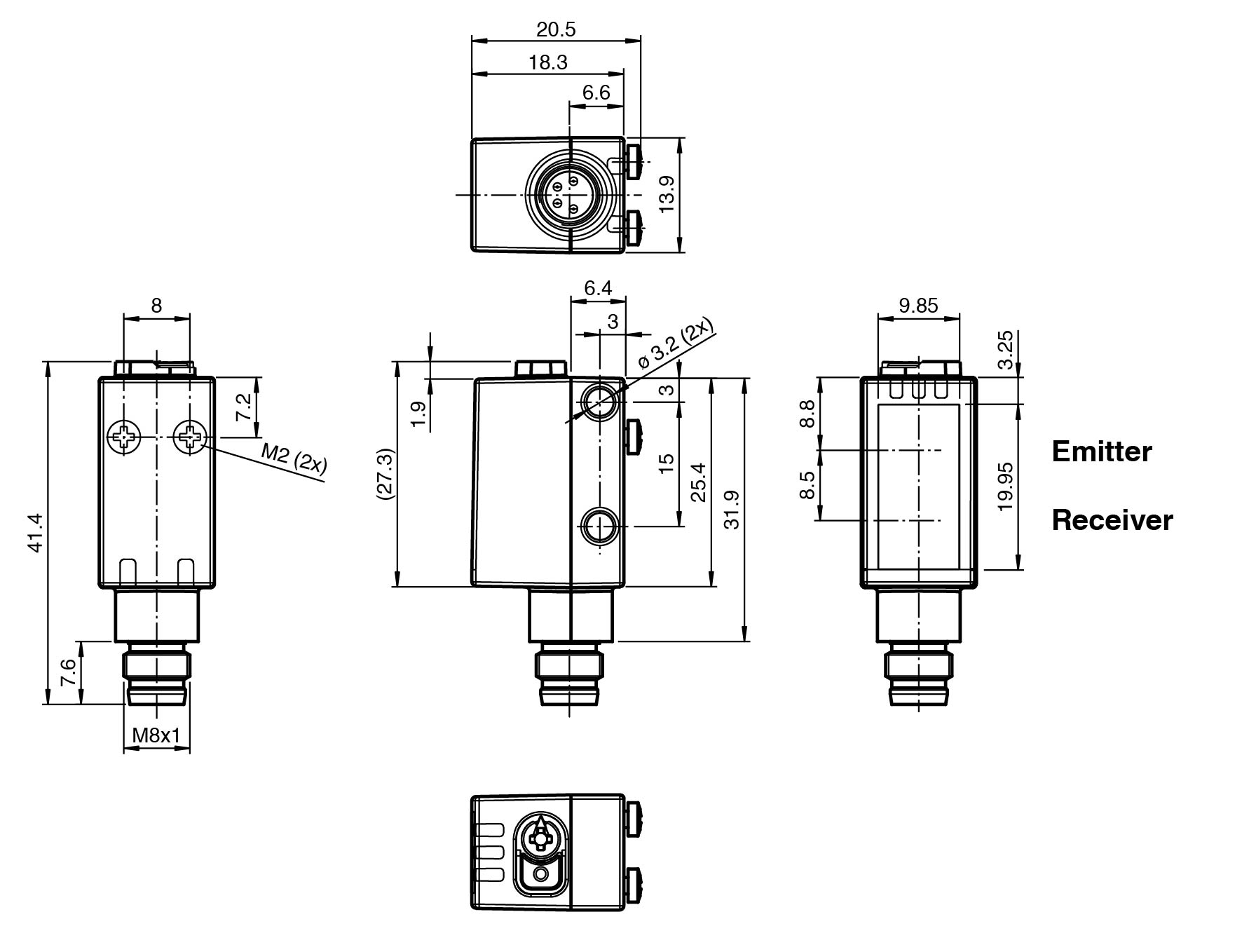

尺寸	尺寸
高度41,4 mm宽度13,9 mm深度18,3 mm	高度41,4 mm宽度13,9 mm深度18,3 mm
外壳	PC（聚碳酸酯）
光学端面	PMMA
高度	41,4 mm
宽度	13,9 mm
深度	18,3 mm
