OQT350-R200-2EP-IO-0,3M-V1-L

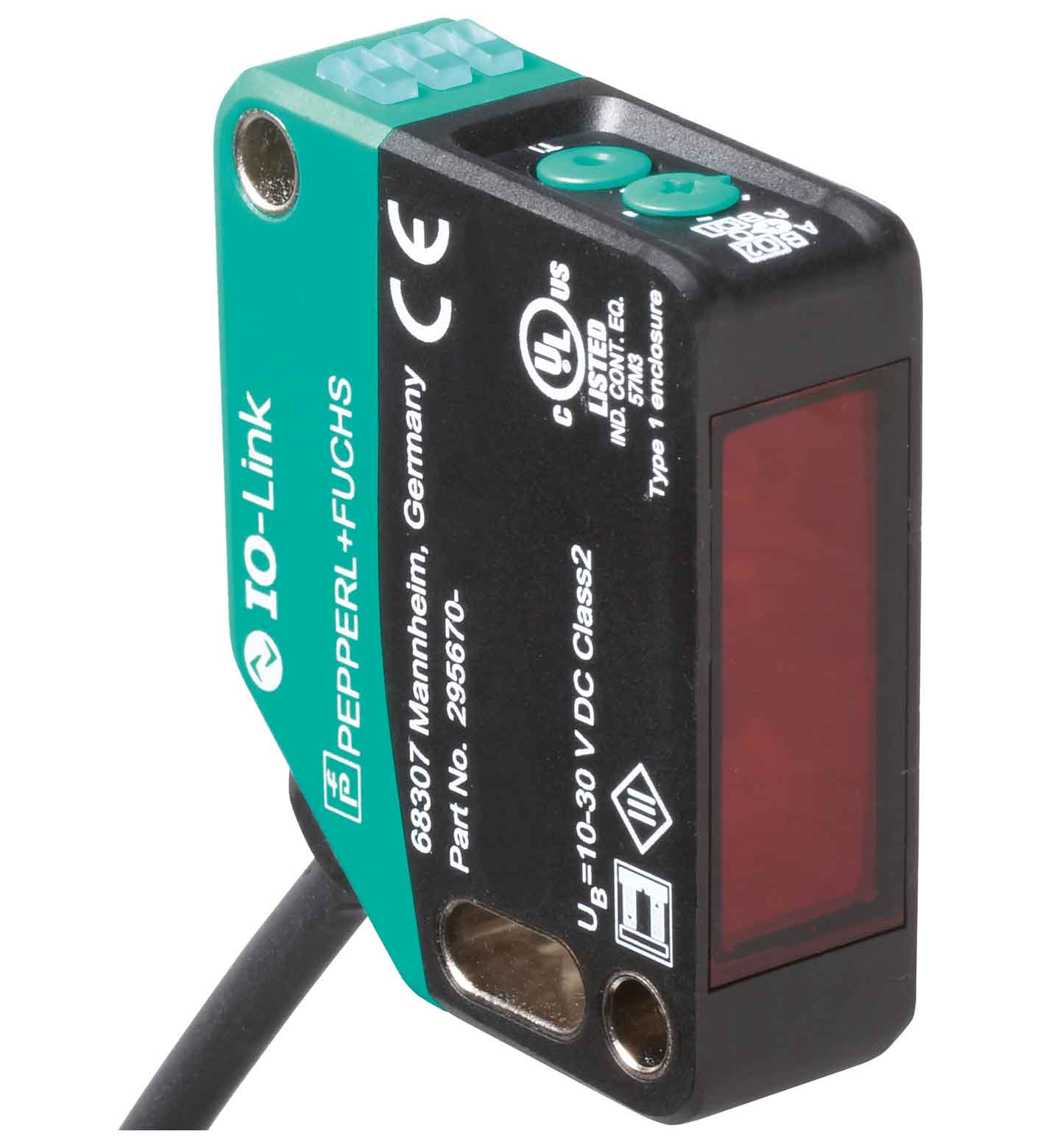

OQT350-R200-2EP-IO-0,3M-V1-L 三角测量型光电传感器 (SbR)

订货号: 295670-100295
产品分类: IO-Link 设备

带多个开关点的测量传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	60 ... 350 mm
最小检测范围	60 ... 100 mm
最大检测范围	40 ... 400 mm
调整范围	100 ... 350 mm
参考目标	标准白色平板，100 mm x 100 mm
光源	激光二极管
光源类型	调制可见红光
激光额定值	激光额定值
注意激光，切勿直视激光束激光等级1波长680 nm光束发散> 5 mrad，d63 < 2.8，范围为 350 mm ...800 mm脉冲长度5,5 µs重复率大约 2,4 kHz最大脉冲能量< 40 nJ	注意激光，切勿直视激光束激光等级1波长680 nm光束发散> 5 mrad，d63 < 2.8，范围为 350 mm ...800 mm脉冲长度5,5 µs重复率大约 2,4 kHz最大脉冲能量< 40 nJ
黑/白差 (6 %/90 %)	< 2 %
光点直径	大约 3 mm 相距 350 mm
发散角	大约 0,3 °
环境光限制	EN 60947-5-2 : 45000 Lux
注意	激光，切勿直视激光束
激光等级	1
波长	680 nm
光束发散	> 5 mrad，d63 < 2.8，范围为 350 mm ...800 mm
脉冲长度	5,5 µs
重复率	大约 2,4 kHz
最大脉冲能量	< 40 nJ
MTTFd	560 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-Link 模式
功能指示灯	黄色 LED：常亮 - 开关输出激活常灭 - 开关输出停用
控制元件	示教按键
控制元件	5 档旋转开关，用于选择操作模式
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	< 16 mA 在 24 V 供电下
防护等级	III
接口类型	IO-Link ( 通过 C/Q = 针脚 4 )
IO-Link 修正	1.1
设备配置文件	识别和诊断智能传感器（0 型）
设备 ID	0x111802 (1120258)
传输速率	COM 2 (38.4 kb/s)
最小循环时间	2,3 ms
过程数据位宽	过程数据输入 2 位过程数据输出 2 位
SIO 模式支持	是
兼容主端口类型	A

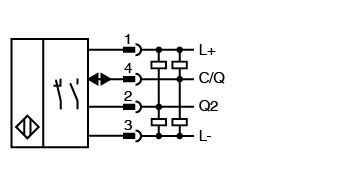

开关类型	默认设置为： C/Q - 针脚 4：NPN 常开，PNP 常闭，IO-Link Q2 - 针脚 2：NPN 常开，PNP 常闭
信号输出	2 路推挽式（4 合 1）输出，短路保护，反极性保护，过电压保护
开关电压	最大 30 V DC
开关电流	最大 100 mA ，阻抗负载
使用类别	DC-12 和 DC-13
电压降	≤ 1,5 V DC
开关频率	217 Hz
响应时间	2,3 ms
通信接口	IEC 61131-9
产品标准	EN 60947-5-2
激光安全	EN 60825-1:2014
UL 认证	E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
FDA 认证	IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。
环境温度	-40 ... 60 °C (-40 ... 140 °F) ，固定缆线 -20 ... 60 °C (-4 ... 140 °F) ，可移动缆线不适用于输送链
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67 / IP69 / IP69K
连接	300 mm 固定缆线，带 4 针 M12 x 1 连接器
材料	材料
外壳PC（聚碳酸酯）光学端面PMMA	外壳PC（聚碳酸酯）光学端面PMMA
质量	大约 45 g

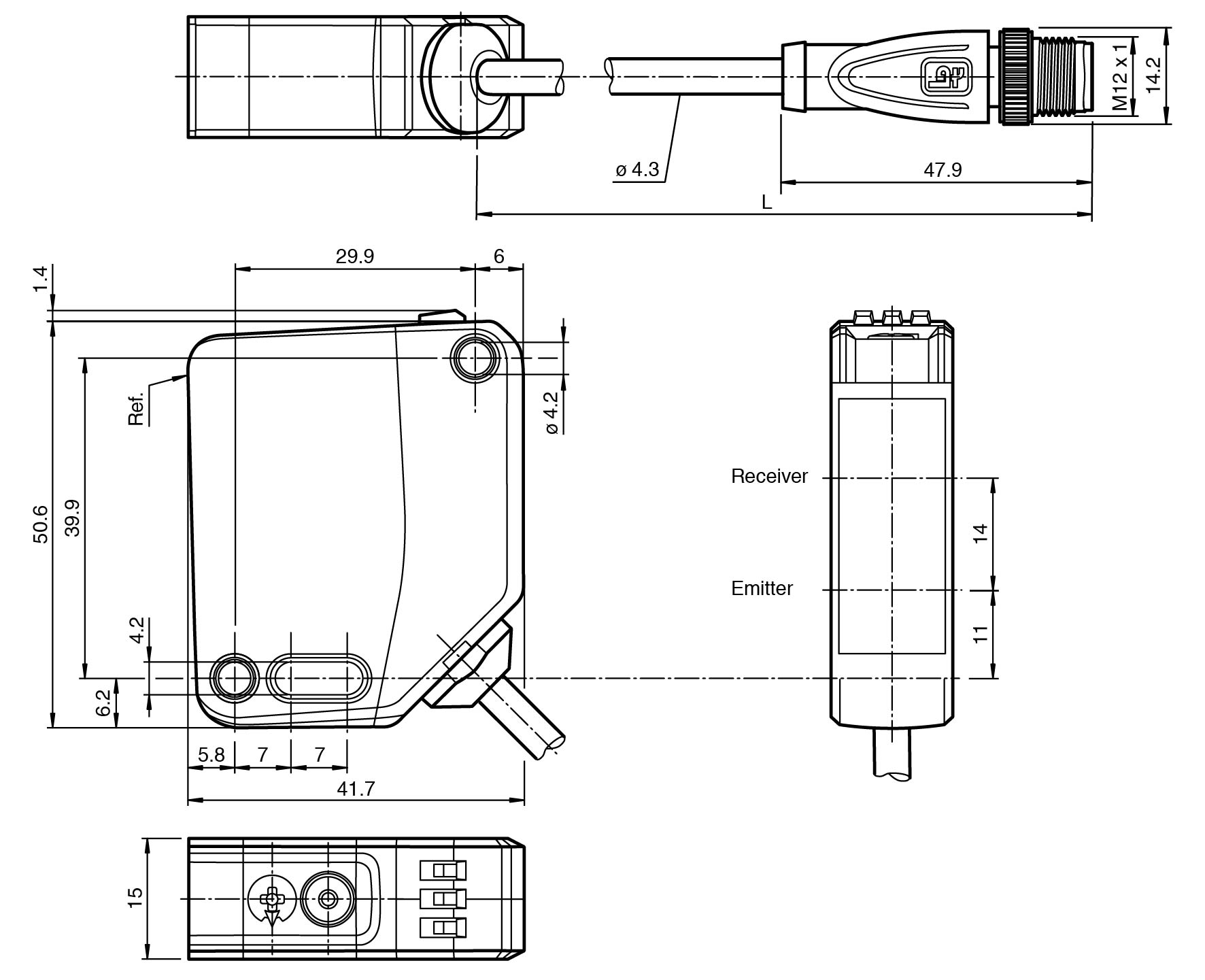

尺寸	尺寸
高度50,6 mm宽度15 mm深度41,7 mm	高度50,6 mm宽度15 mm深度41,7 mm
电缆长度	0,3 m
外壳	PC（聚碳酸酯）
光学端面	PMMA
高度	50,6 mm
宽度	15 mm
深度	41,7 mm
