倍加福

OQT400-R201-2EP-IO-V31

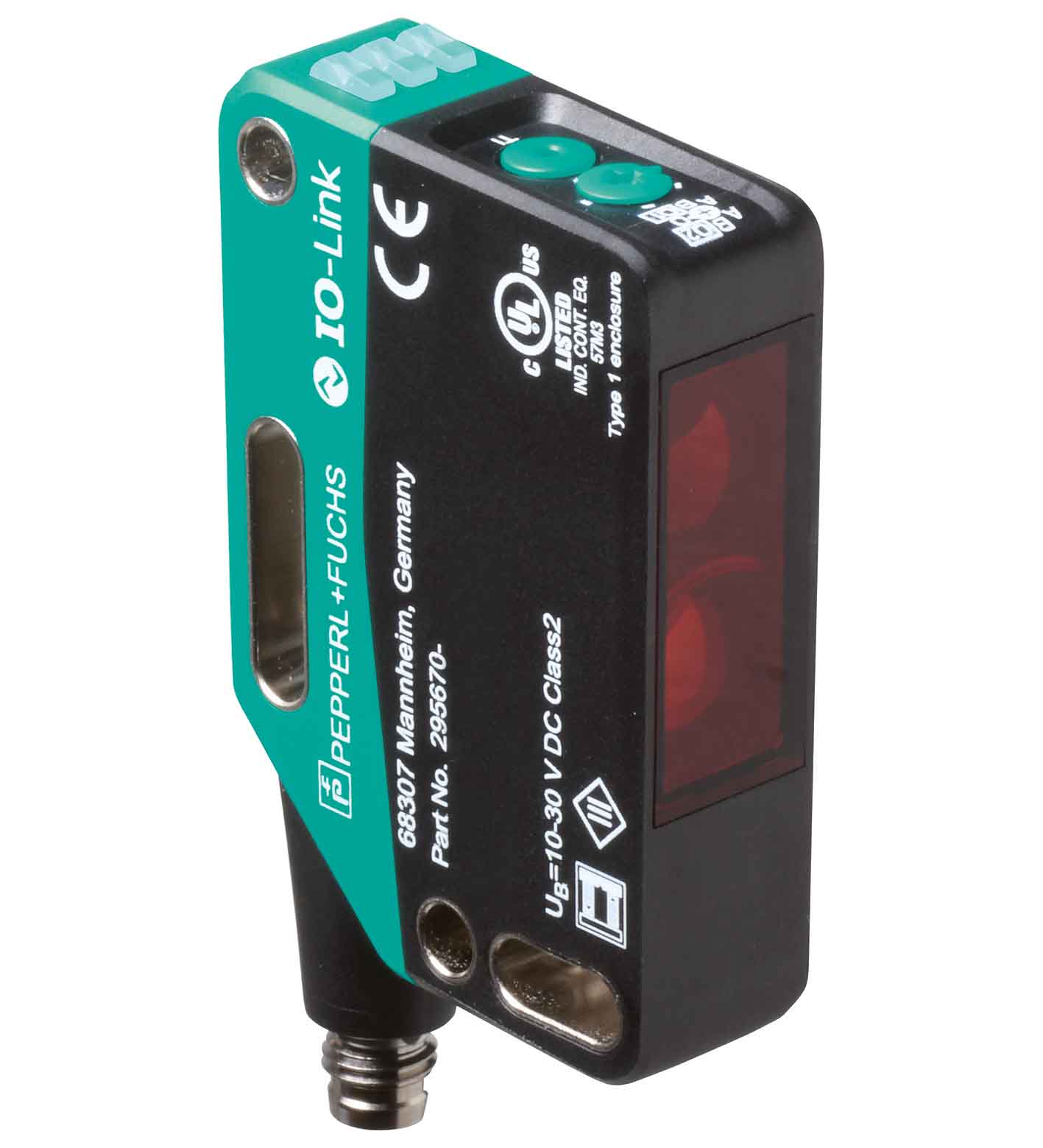

OQT400-R201-2EP-IO-V31 三角测量型光电传感器 (SbR)

订货号: 295670-100167
产品分类: IO-Link 设备

带多个开关点的测量传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	40 ... 400 mm
最小检测范围	40 ... 100 mm
最大检测范围	40 ... 400 mm
调整范围	100 ... 400 mm
参考目标	标准白色平板，100 mm x 100 mm
光源	LED
光源类型	调制可见红光
LED 危险等级标记	免除组
黑/白差 (6 %/90 %)	< 5 %
光点直径	大约 15 mm 相距 400 mm
发散角	大约 2,5 °
环境光限制	EN 60947-5-2 : 70000 Lux
MTTFd	600 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-Link 模式
功能指示灯	黄色 LED：常亮 - 开关输出激活常灭 - 开关输出停用
控制元件	示教按键
控制元件	5 档旋转开关，用于选择操作模式
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	< 25 mA 在 24 V 供电下
防护等级	III
接口类型	IO-Link ( 通过 C/Q = 针脚 4 )
IO-Link 修正	1.1
设备配置文件	识别和诊断智能传感器（0 型）
设备 ID	0x111811 (1120273)
传输速率	COM 2 (38.4 kb/s)
最小循环时间	2,3 ms
过程数据位宽	过程数据输入 2 位过程数据输出 2 位
SIO 模式支持	是
兼容主端口类型	A

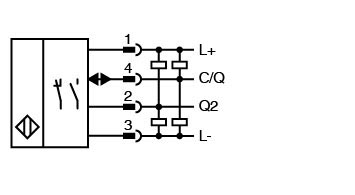

开关类型	默认设置为： C/Q - 针脚 4：NPN 常开，PNP 常闭，IO-Link Q2 - 针脚 2：NPN 常开，PNP 常闭
信号输出	2 路推挽式（4 合 1）输出，短路保护，反极性保护，过电压保护
开关电压	最大 30 V DC
开关电流	最大 100 mA ，阻抗负载
使用类别	DC-12 和 DC-13
电压降	≤ 1,5 V DC
开关频率	217 Hz
响应时间	2,3 ms
通信接口	IEC 61131-9
产品标准	EN 60947-5-2
UL 认证	E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-40 ... 60 °C (-40 ... 140 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67 / IP69 / IP69K
连接	4 针，M8 x 1 连接器，可旋转 90°
材料	材料
外壳PC（聚碳酸酯）光学端面PMMA	外壳PC（聚碳酸酯）光学端面PMMA
质量	大约 44 g

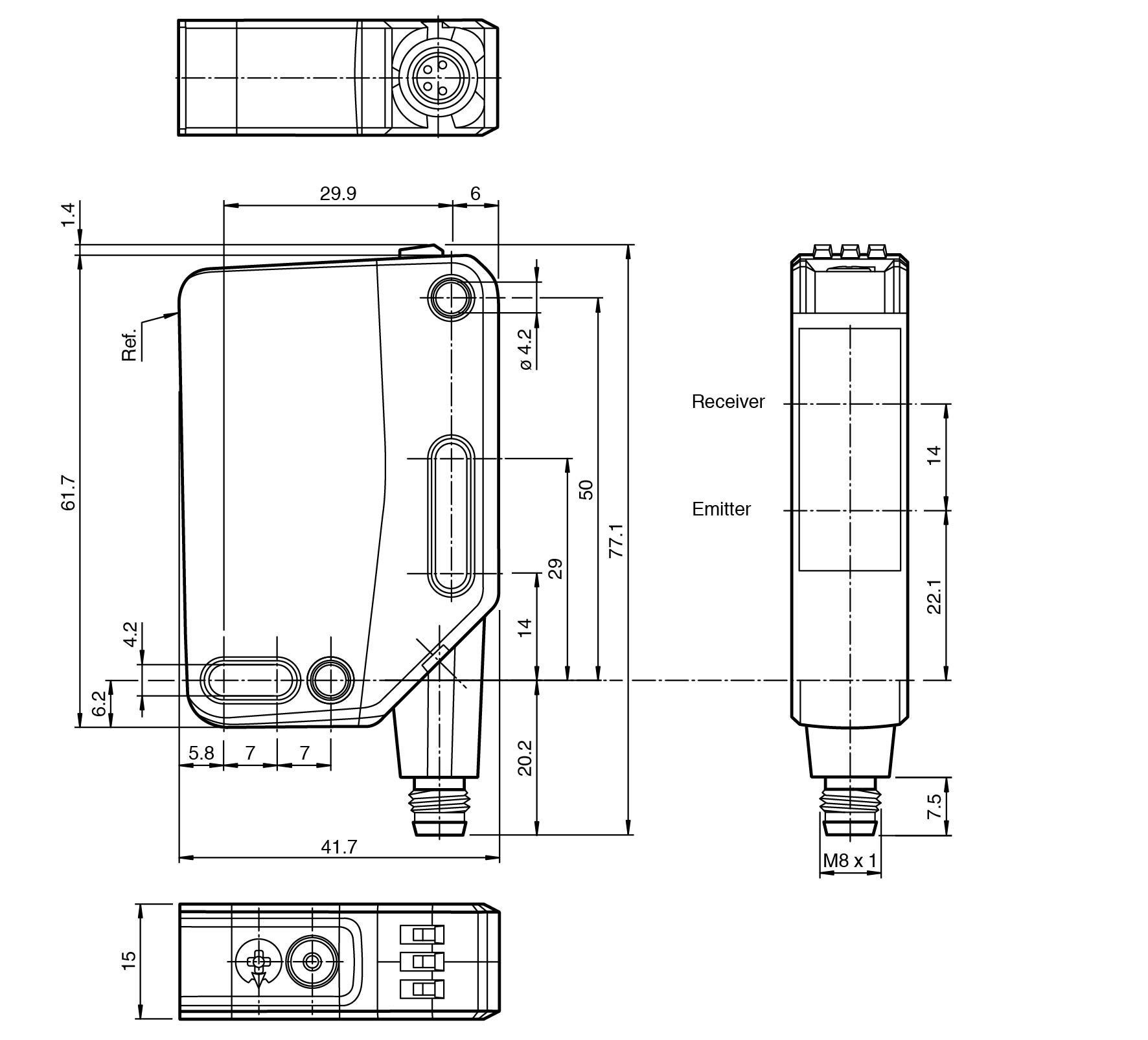

尺寸	尺寸
高度61,7 mm宽度15 mm深度41,7 mm	高度61,7 mm宽度15 mm深度41,7 mm
外壳	PC（聚碳酸酯）
光学端面	PMMA
高度	61,7 mm
宽度	15 mm
深度	41,7 mm
