PCV100QS-F200-B21-V1D

PCV100QS-F200-B21-V1D 光学读头

订货号: 70185811-100007
产品分类: 定位系统

入射光定位系统读头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

通过速度	≤ 12,5 m/s
最大轨迹长度	max. 100000 m
光源类型	内置 LED 灯（红）
评估频率	100 s-1
延迟	20 ms
读取距离 (z)	100 mm
z 方向读取公差± 45 mm	z 方向读取公差± 45 mm
视野	70 mm x 50 mm （当 z = 100 mm 时）
y 方向读取公差± 25 mm （当 z = 100 mm 时）	y 方向读取公差± 25 mm （当 z = 100 mm 时）
环境光限制	100000 Lux
x 位置精度	± 0,1 mm （当 z = 100 mm 时）
y 位置精度	± 0,1 mm （当 z = 100 mm 时）
角度精度	± 1 ° （当 z = 100 mm 时）
z 方向读取公差	± 45 mm
y 方向读取公差	± 25 mm （当 z = 100 mm 时）
摄像头	摄像头
类型CMOS ，全局快门	类型CMOS ，全局快门
类型	CMOS ，全局快门
MTTFd	88 a
LED 指示	7 个 LED（通信，状态消息）
工作电压	15 ... 30 V DC ， PELV
空载电流	最大 400 mA
功耗	6 W （空载时）
接口类型	100 BASE-TX
协议	EtherCAT
过程数据	位置数据（x、y 坐标）， Z 轴距离，弯型支架，速度（双向），状态数据，时间戳，图像计数器，质量指数，警告，事件标记号，检测到的代码数量
传输速率	100 MBit/s
接口	TCP/IP
编号	1
输入类型	0 信号：非交换式或 -UB ...+ 7 V1 信号： +13 V ... +UB
输入阻抗	≥ 30 kΩ
编号	3
输出类型	PNP
开关电压	工作电压
开关电流	100 mA 每个输出
耐冲击性	EN 60068-2-27:2009
抗振性	EN 60068-2-6:2008
发射干扰	EN 61000-6-4:2007+A1:2011
抗扰度	EN 61000-6-2:2005
光生物安全性	免除组根据 EN 62471:2008
CE 符合性	CE
UL 认证	cULus 认证，2 类电源，1 类外壳
工作温度	0 ... 50 °C (32 ... 122 °F) ， -20 ... 50 °C (-4 ... 122 °F) （无冷凝；防止透镜上结冰！）
存储温度	-20 ... 85 °C (-4 ... 185 °F)
相对湿度	90 % ，无冷凝

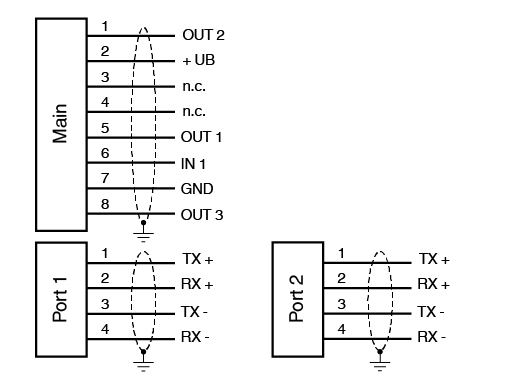

连接类型	8 针 M12 x 1 连接器，标准（供电 + IO） 4 针 M12x1 插座，D 码 (LAN) 4 针 M12x1 插座，D 码 (LAN)
防护等级	IP67
材料	材料
外壳PC/ABS	外壳PC/ABS
质量	大约 200 g

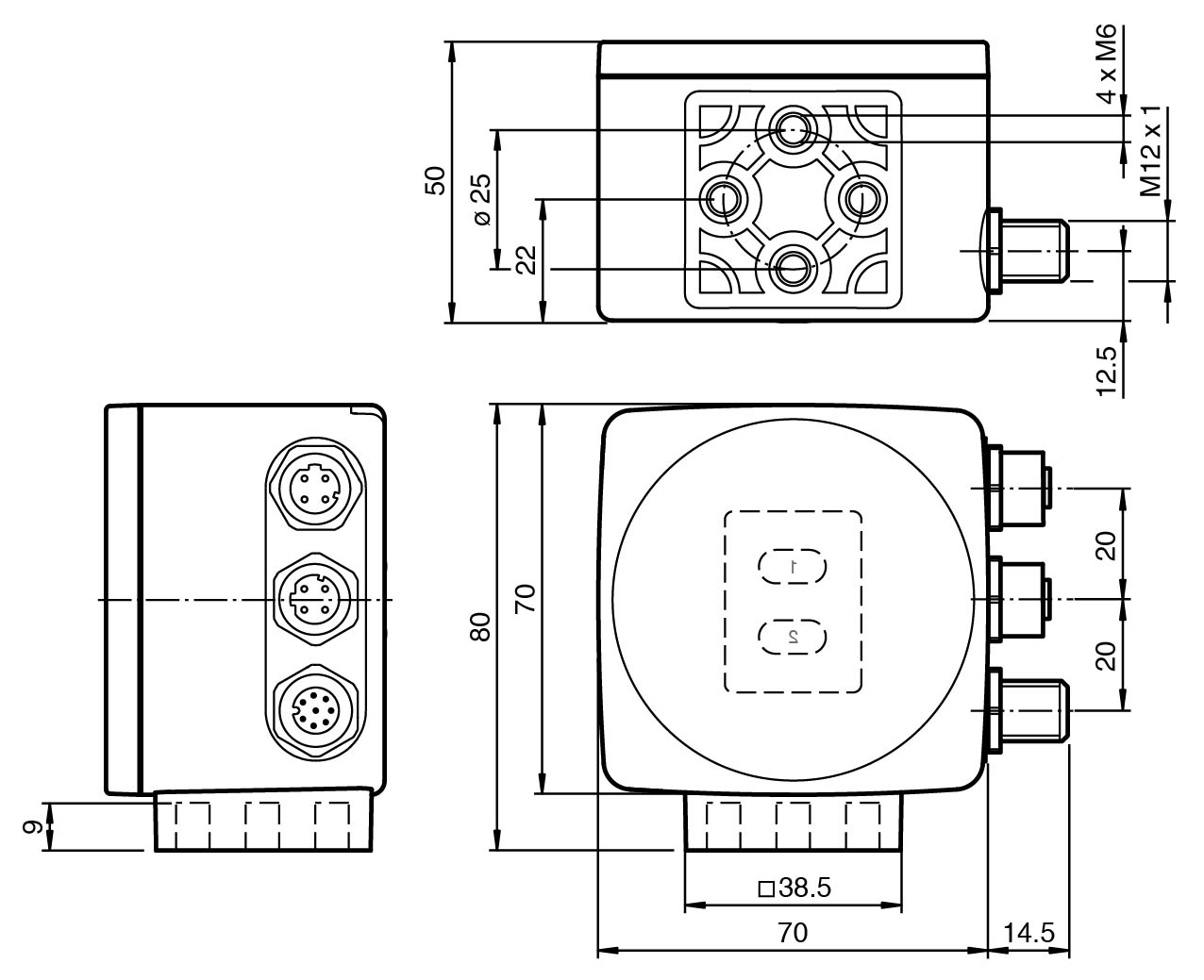

尺寸	尺寸
高度80 mm宽度84,5 mm深度50 mm	高度80 mm宽度84,5 mm深度50 mm
外壳	PC/ABS
高度	80 mm
宽度	84,5 mm
深度	50 mm
方向	0 ° / 180 °
编码带类型	两行
x 位置分辨率	1 mm
y 位置分辨率	1 mm
角分辨率	1 °
速度分辨率	0,1 m/s
输入数据源	协议
X 偏移量	0 mm
角度偏移	0 °
x 位置数据缺失时的行为	替代值 0
y 位置数据缺失时的行为	替代值 0
角度数据缺失时的行为	替代值 0
速度数据缺失时的行为	替代值 32767
外插法	外插关闭
标记位置	标记代替事件标记代替代码带
输入 1 (IN1)	无功能
输出 1 (OUT1)	无功能
输出 2 (OUT2)	无功能
输出 3 (OUT3)	无功能
