TECHNICAL DATA
规格参数
通用规格
| 通过速度 | ≤ 8 m/s |
|---|---|
| 测量范围 | 最大 10000 m |
| 光源类型 | 内置 LED 灯 （白色/蓝色） |
| 扫描速率 | 25 s-1 |
| 延迟 | 60 ms |
| 读取距离 | 100 mm |
| 景深 | ± 20 mm |
| 读取区域 | 120 mm x 80 mm |
| 环境光限制 | 100000 Lux |
| 准确度 | ± 0,2 mm |
| 摄像头 | 摄像头 |
| 类型CMOS ， 全局快门 | 类型CMOS ， 全局快门 |
| 处理器 | 处理器 |
| 时钟脉冲频率600 MHz计算速度4800 MIPS数字分辨率32 Bit | 时钟脉冲频率600 MHz计算速度4800 MIPS数字分辨率32 Bit |
| 类型 | CMOS ， 全局快门 |
| 时钟脉冲频率 | 600 MHz |
| 计算速度 | 4800 MIPS |
| 数字分辨率 | 32 Bit |
| MTTFd | 92 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| LED 指示 | 7 个 LED（通信、辅助对齐、状态信息） |
| 工作电压 | 15 ... 30 V DC ， PELV |
| 空载电流 | 最大 400 mA |
| 功耗 | 6 W |
| 接口类型 | CANopen ， 电位隔离 |
| 数据输出码 | 二进制码 |
| 传输速率 | 最大 1 MBit/s |
| 接口类型 | USB 服务 |
| 输入类型 | 1 路功能输入0 电平：-U B 或未接线1 电平：+8 V ...+UB ， 可编程 |
| 输入阻抗 | ≥ 27 kΩ |
| 输出类型 | 1 至 3 路开关输出 ， 可编程 ， 短路保护 |
| 开关电压 | 工作电压 |
| 开关电流 | 150 mA 每个输出 |
| 耐冲击性 | EN 60068-2-27:2009 |
| 抗振性 | EN 60068-2-6:2008 |
| 发射干扰 | EN 61000-6-4:2007+A1:2011 |
| 抗扰度 | EN 61000-6-2:2005 |
| 光生物安全性 | 风险组 1 根据 EN 62471:2008 |
| CE 符合性 | CE |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 工作温度 | 0 ... 60 °C (32 ... 140 °F) ， -20 ... 60 °C (-4 ... 140 °F) （无冷凝；防止透镜上结冰！） |
| 相对湿度 | 90 % ，无冷凝 |

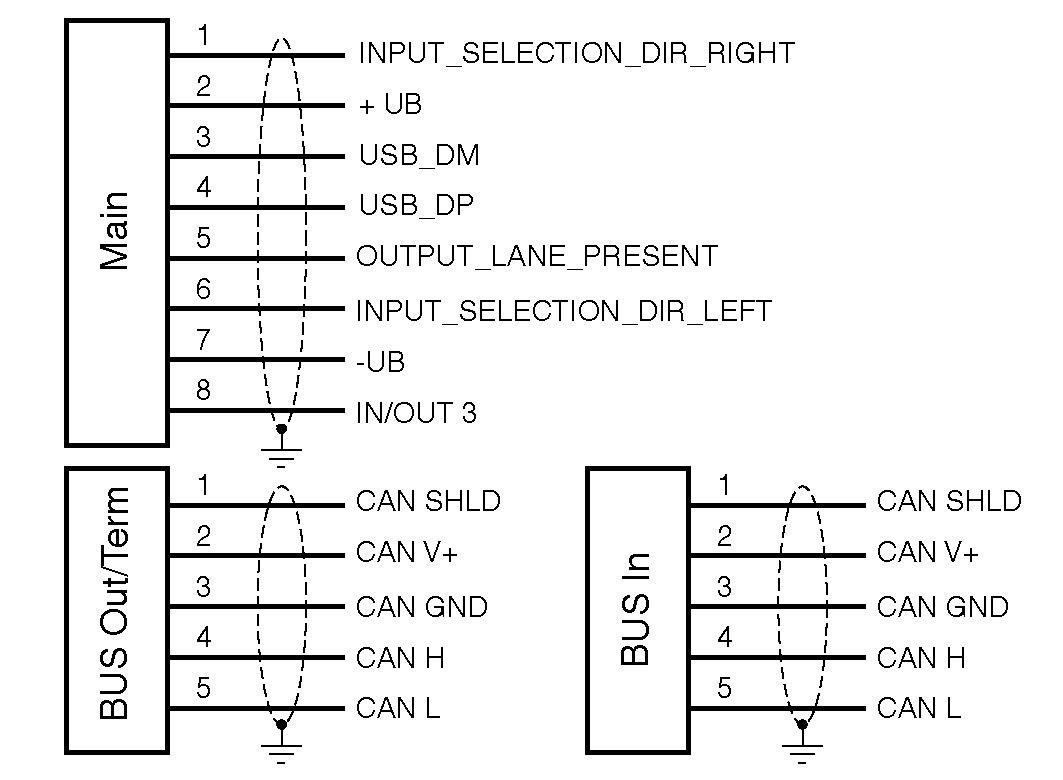

| 连接类型 | 8 针 M12 x 1 连接器，标准（供电 + IO） 5 针，M12x1 插座，A 码（总线出线/端接） 5 针，M12x1 连接器，A 码（总线进线） |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 外壳PC/ABS | 外壳PC/ABS |
| 质量 | 大约 200 g |

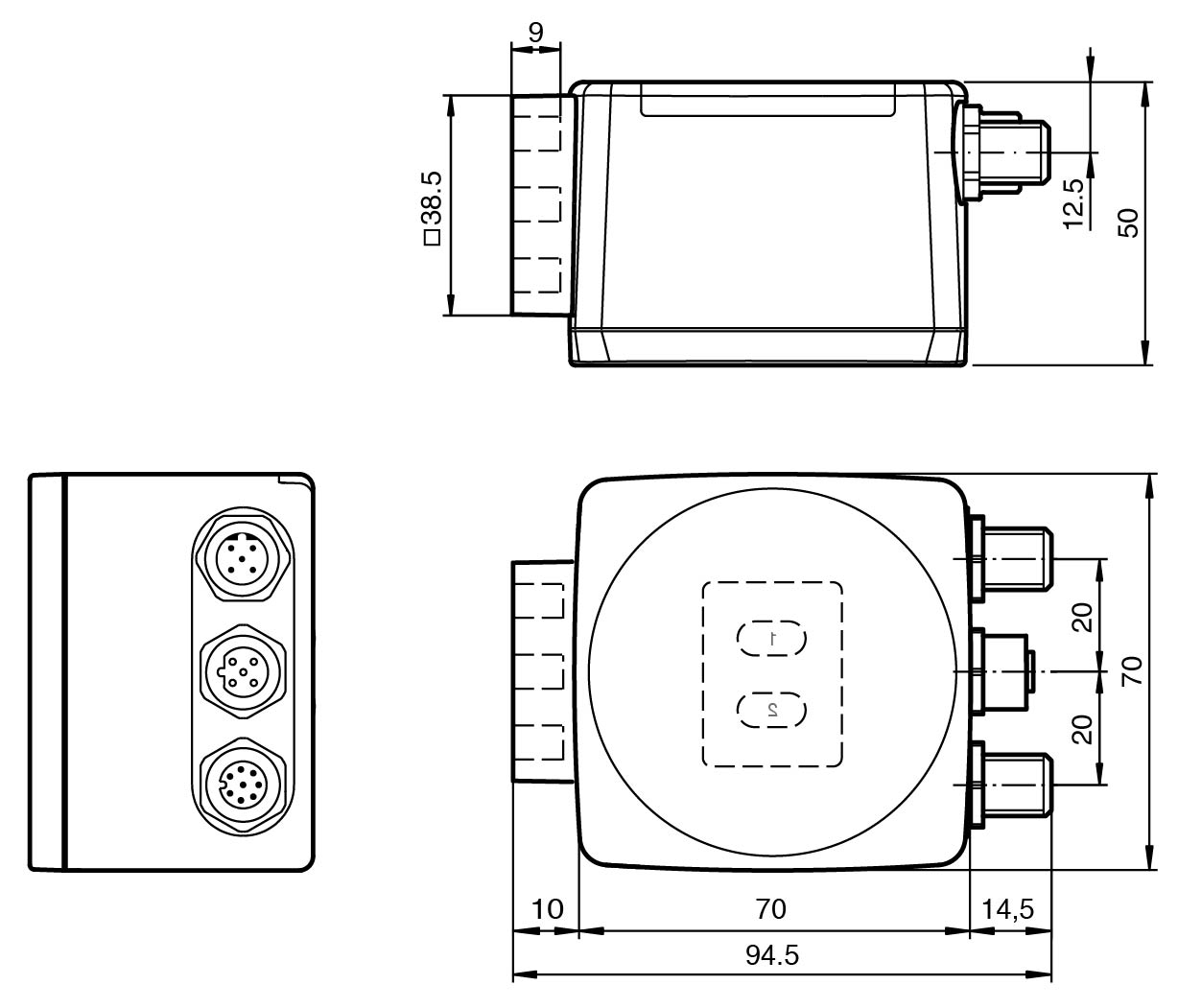

| 尺寸 | 尺寸 |
| 高度70 mm宽度70 mm深度50 mm | 高度70 mm宽度70 mm深度50 mm |
| 外壳 | PC/ABS |
| 高度 | 70 mm |
| 宽度 | 70 mm |
| 深度 | 50 mm |
| X 分辩率（协议） | 0,1 mm |
| Y 分辩率（协议） | 0,1 mm |
| 速度分辩率（协议） | 0,1 m/s |
| 角分辨率 | 0,1 ° |
| 波特率 | 500 kBit/s |
| 外插法 | 打开 |
| 读头地址 | 3 |
