倍加福

PGV40RS-F213-B16-1.5M

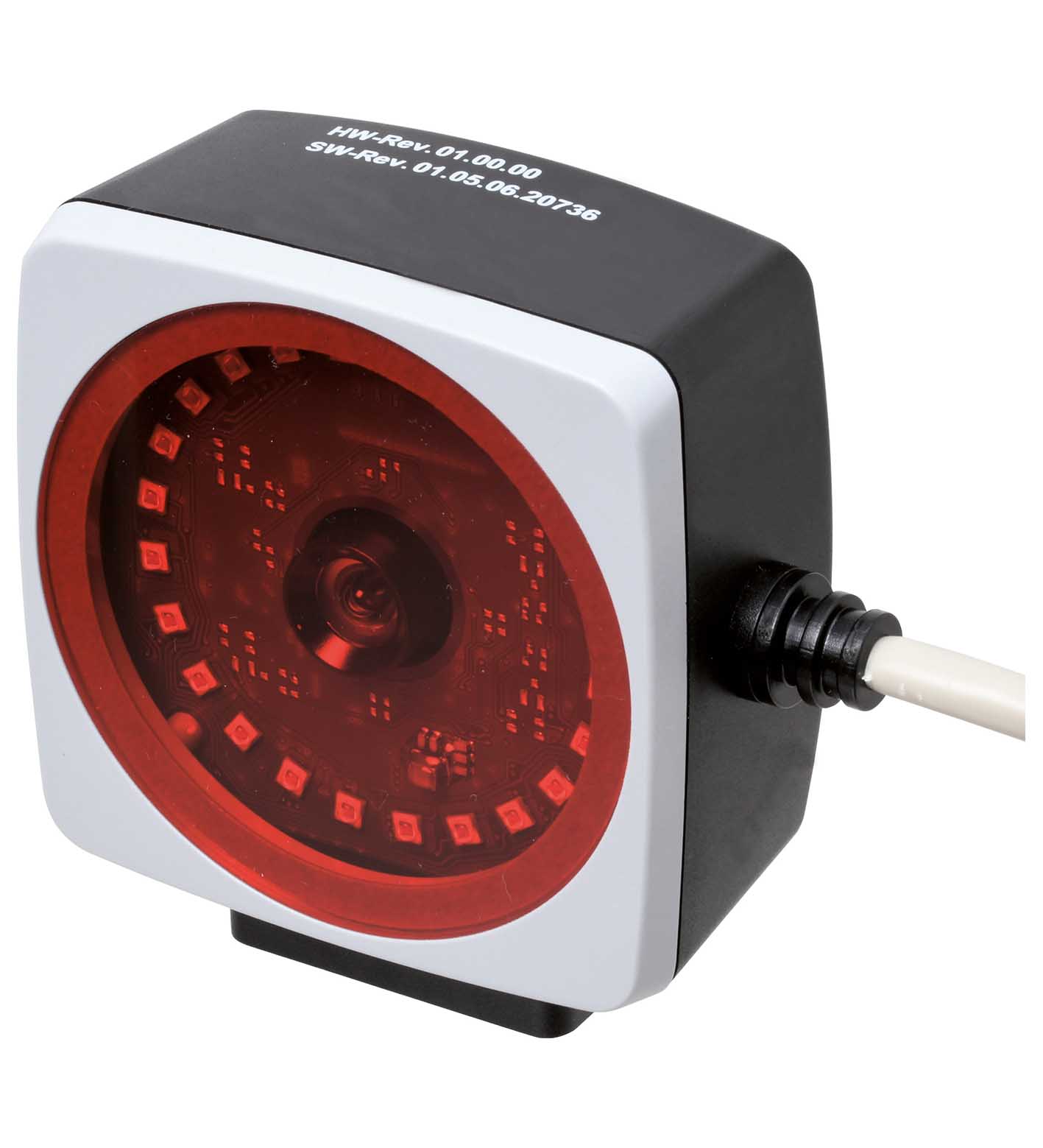

PGV40RS-F213-B16-1.5M 光学读头

订货号: 70122726-100009
产品分类: 基于视觉原理的轨迹引导

入射光定位系统读头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

通过速度	≤ 8 m/s
测量范围	最大 10000 m
光源类型	内置 LED 灯（红）
扫描速率	100 s-1
延迟	20 ms
读取距离	40 mm
景深	+ 25 mm - 15 mm
读取区域	70 mm x 45 mm
分辨率	0,2 mm
环境光限制	100000 Lux
准确度	± 0,4 mm
摄像头	摄像头
类型CMOS ，全局快门	类型CMOS ，全局快门
处理器	处理器
时钟脉冲频率600 MHz计算速度4800 MIPS数字分辨率32 Bit	时钟脉冲频率600 MHz计算速度4800 MIPS数字分辨率32 Bit
类型	CMOS ，全局快门
时钟脉冲频率	600 MHz
计算速度	4800 MIPS
数字分辨率	32 Bit
MTTF	72 a
MTTFd	144 a
平均无故障时间	72 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
LED 指示	2 个 LED
工作电压	15 ... 30 V DC ， PELV
空载电流	最大 200 mA
功耗	3 W
接口类型	CANopen ，可切换终端电阻器
数据输出码	二进制码
传输速率	最大 1 MBit/s
终端	可切换终端电阻器
介电强度	± 16 V
输出类型	2 路开关输出，可编程，推挽式， PNP ， NPN
开关电压	工作电压
开关电流	100 mA
耐冲击性	EN 60068-2-27:2009
抗振性	EN 60068-2-6:2008
发射干扰	EN 61000-6-4:2007+A1:2011
抗扰度	EN 61000-6-2:2005
光生物安全性	免除组根据 EN 62471:2008
发射干扰	EN 61000-6-4:2007+A1:2011
抗扰度	EN 61000-6-2:2005+AC:2005
耐冲击性	EN 60068-2-27:2009
抗振性	EN 60068-2-6:2008
CE 符合性	CE
UKCA 符合性	UKCA
UL 认证	cULus 认证，2 类电源，1 类外壳
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
工作温度	0 ... 60 °C (32 ... 140 °F) ， -20 ... 60 °C (-4 ... 140 °F) （无冷凝；防止透镜上结冰！）
存储温度	-40 ... 85 °C (-40 ... 185 °F)
相对湿度	90 % ，无冷凝

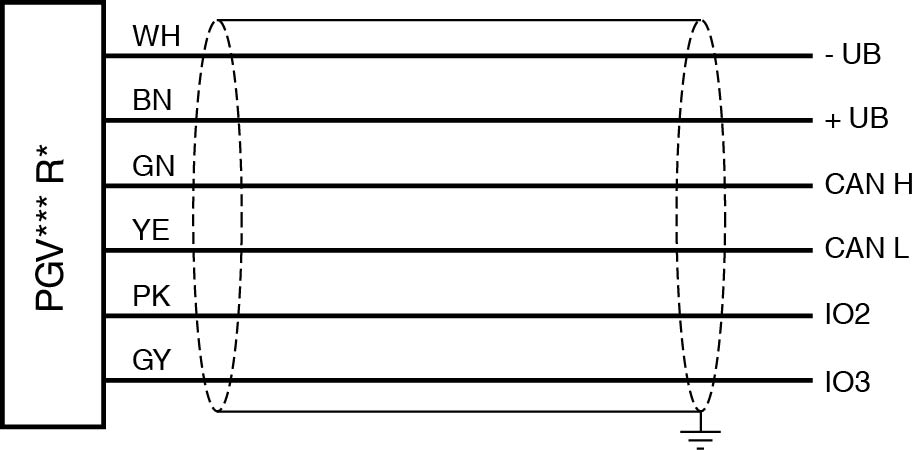

连接类型	缆线开口端
防护等级	IP54
材料	材料
外壳PC/ABS电缆PVC	外壳PC/ABS电缆PVC
电缆	电缆
护套直径5,8 mm应力消除60 N长度L1,4 m	护套直径5,8 mm应力消除60 N长度L1,4 m
质量	大约 200 g

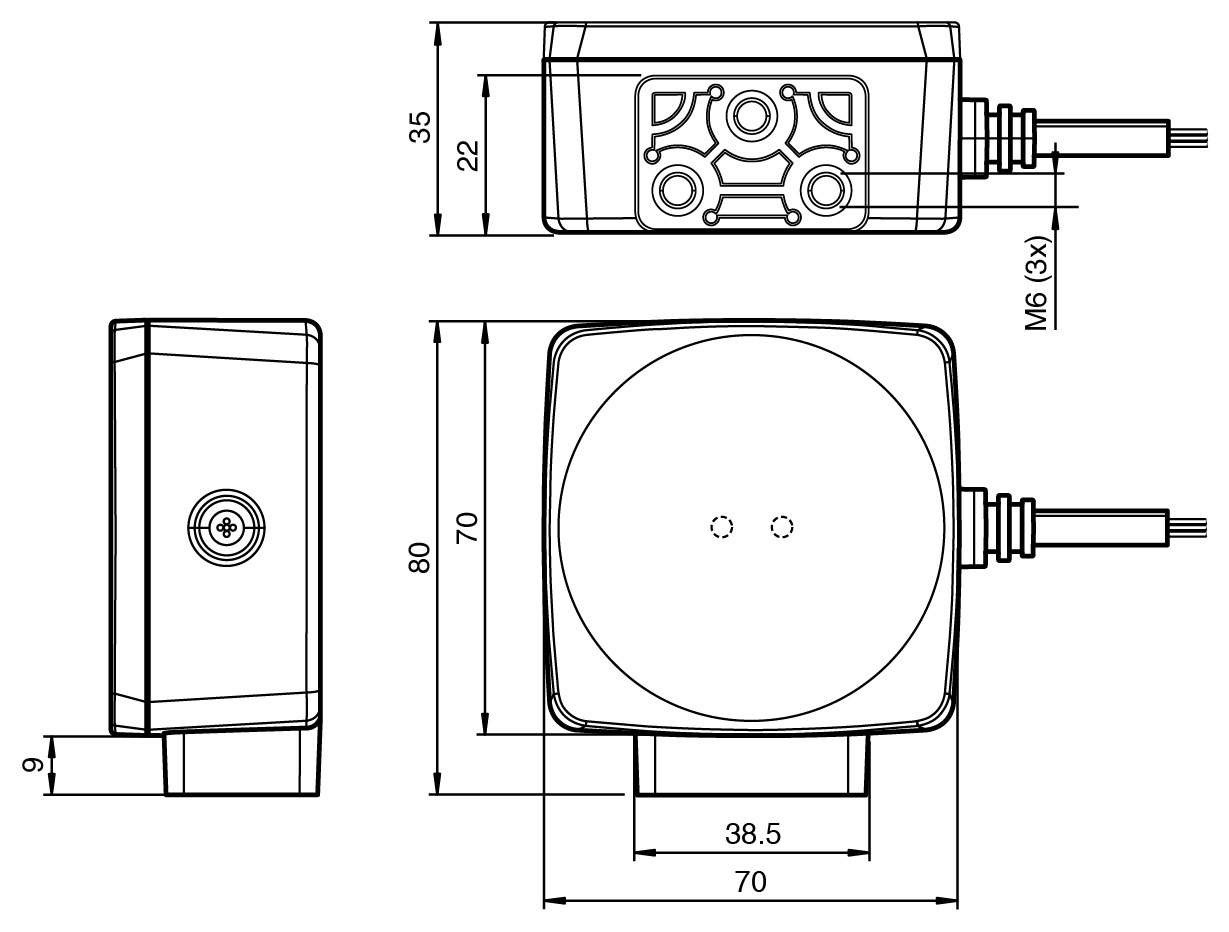

尺寸	尺寸
高度70 mm宽度70 mm深度35 mm	高度70 mm宽度70 mm深度35 mm
外壳	PC/ABS
电缆	PVC
护套直径	5,8 mm
应力消除	60 N
长度	1,4 m
高度	70 mm
宽度	70 mm
深度	35 mm
X 分辩率（协议）	0,1 mm
Y 分辩率（协议）	0,1 mm
角分辨率	0,1 °
波特率	500 kBit/s
终端电阻器	打开
读头地址	8
功能输入/输出 2	同步输出，推挽式
功能输入/输出 3	未连接
