倍加福

PHA150-F200A-B17-V1D

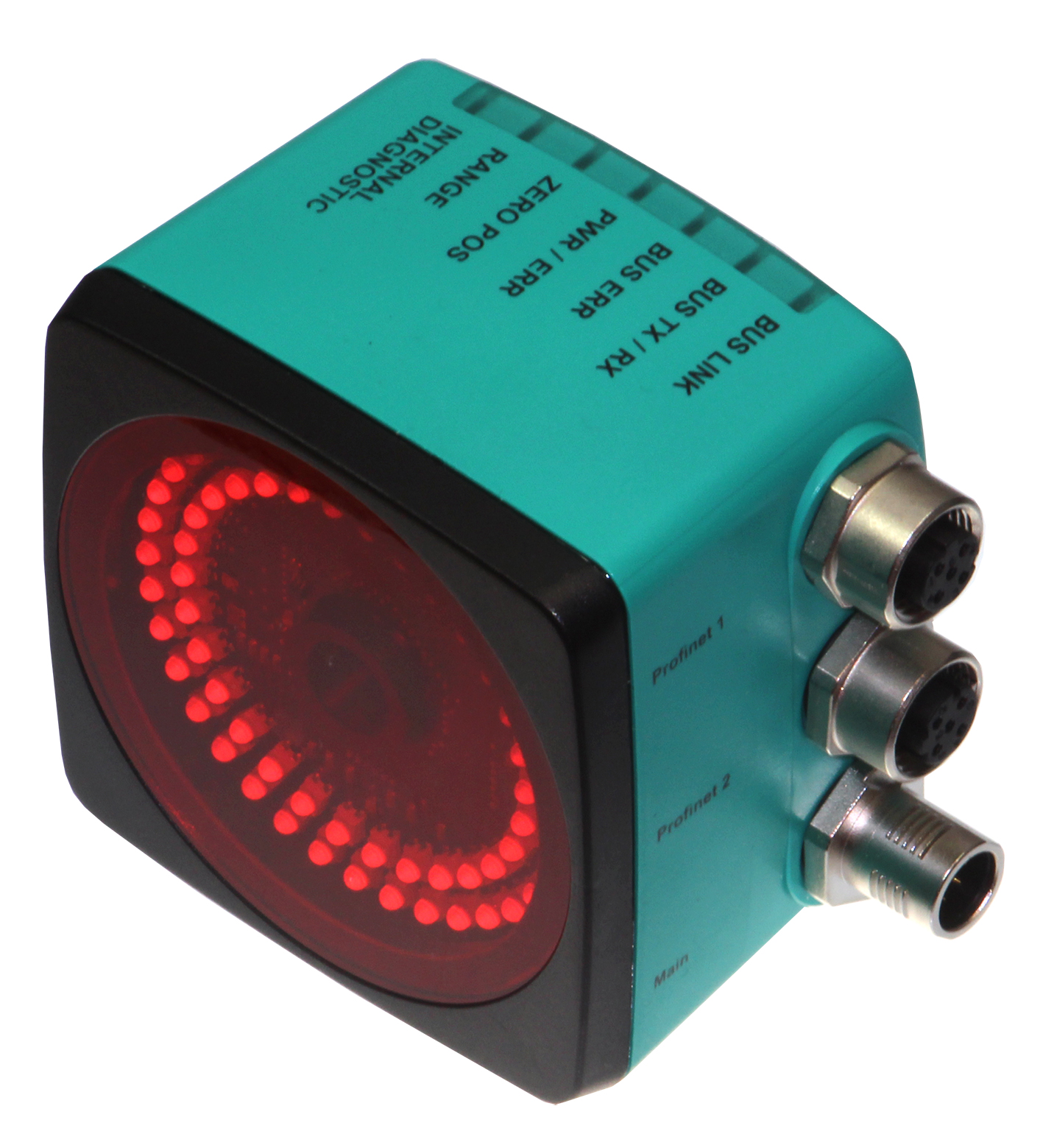

PHA150-F200A-B17-V1D 视觉传感器

订货号: 293772
产品分类: 精确定位

70 mm x 70 mm 外壳内孔上精确定位

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

光源类型	内置 LED 灯（红外）
物体尺寸	孔径 13 mm
响应延迟	100 ms
读取距离	150 mm
景深	± 50 mm
捕获范围	最大 120 mm x 100 mm
摄像头	摄像头
类型CMOS ，全局快门像素数量752 x 480 像素灰度256	类型CMOS ，全局快门像素数量752 x 480 像素灰度256
类型	CMOS ，全局快门
像素数量	752 x 480 像素
灰度	256
MTTFd	95 a
任务时间 (TM)	10 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：准备好运行
功能指示灯	7 个 LED（通信、辅助对齐、状态信息）
控制元件	按钮用于参数化
工作电压	24 V DC +/- 15%， PELV
空载电流	最大 400 mA
功耗	6 W
接口类型	100 BASE-TX PROFINET
协议	PROFINET IO Real-Time (RT) 一致性类别 A
传输速率	100 MBit/s
接口类型	USB （串行通信端口）
传输速率	... 12000 kBit/s
耐冲击性	EN 60068-2-27:2009
抗振性	EN 60068-2-6:2008
发射干扰	EN 61000-6-4:2007+A1:2011
抗扰度	EN 61000-6-2:2005
光生物安全性	免除组根据 EN 62471:2008
CE 符合性	CE
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
工作温度	0 ... 60 °C (32 ... 140 °F) ， -20 ... 60 °C (-4 ... 140 °F) （无冷凝；防止透镜上结冰！）
存储温度	-30 ... 85 °C (-22 ... 185 °F)
相对湿度	90 % ，无冷凝

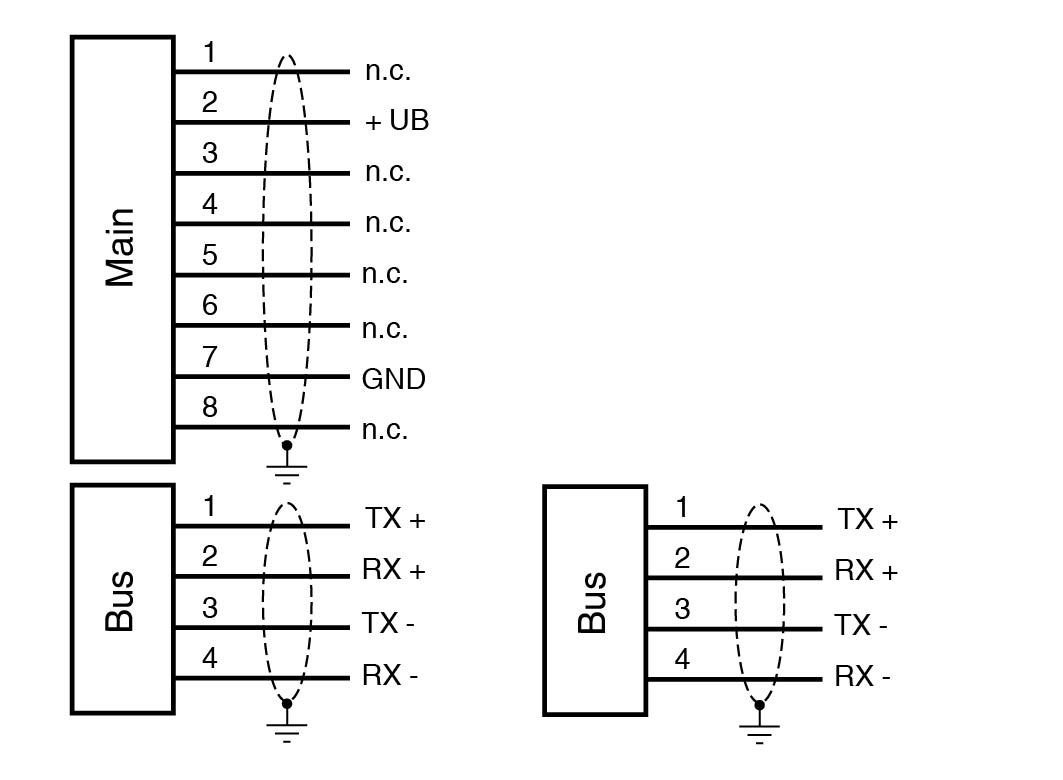

连接类型	8 针 M12 x 1 连接器，标准（供电 + IO） 4 针 M12x1 插座，D 码 (LAN) 4 针 M12x1 插座，D 码 (LAN)
防护等级	IP67
材料	材料
外壳PC/ABS光学端面塑料板	外壳PC/ABS光学端面塑料板
安装	4 x M6 螺纹
质量	大约 200 g

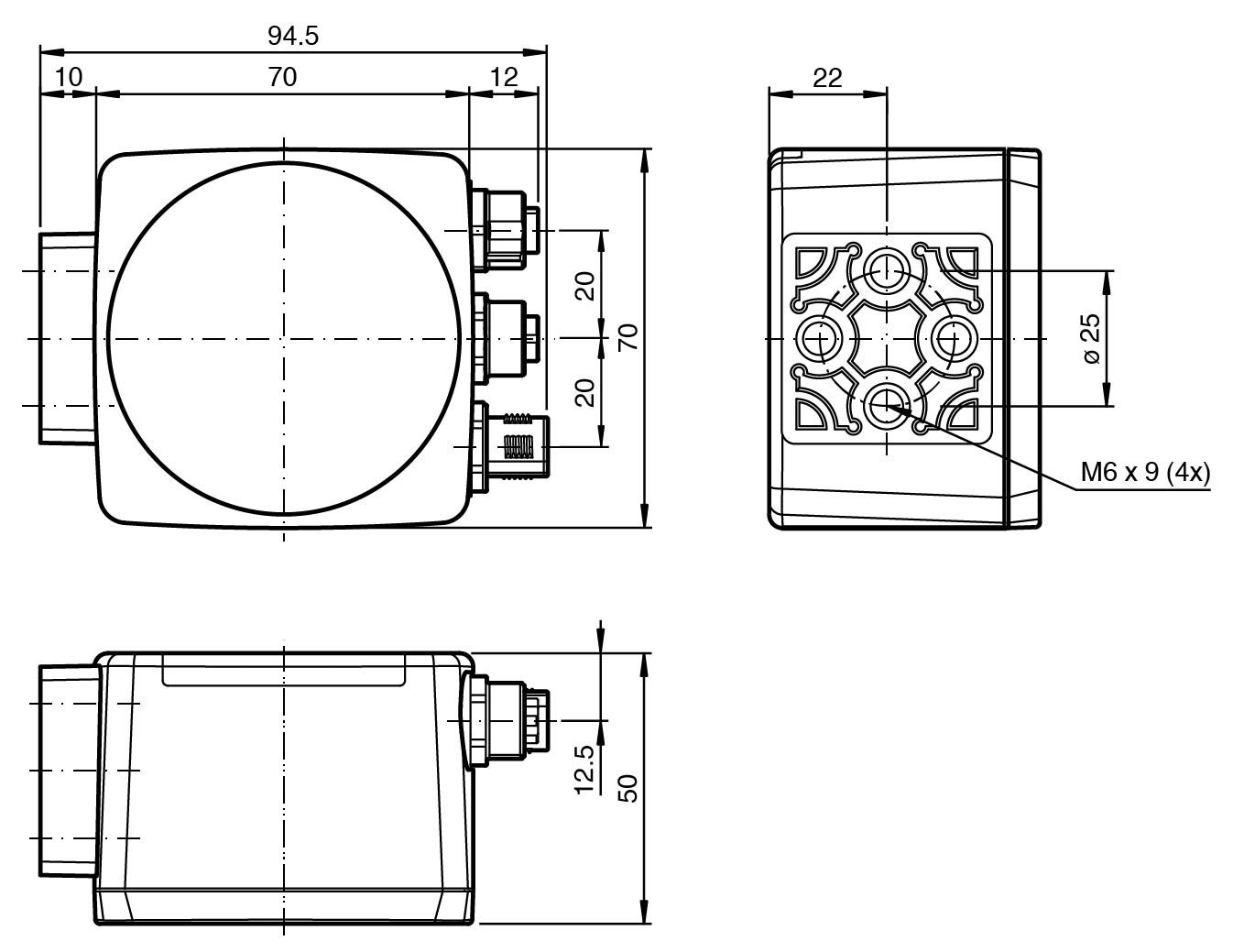

尺寸	尺寸
高度70 mm宽度70 mm深度50 mm	高度70 mm宽度70 mm深度50 mm
外壳	PC/ABS
光学端面	塑料板
高度	70 mm
宽度	70 mm
深度	50 mm
