倍加福

PL2-F25-N4-K

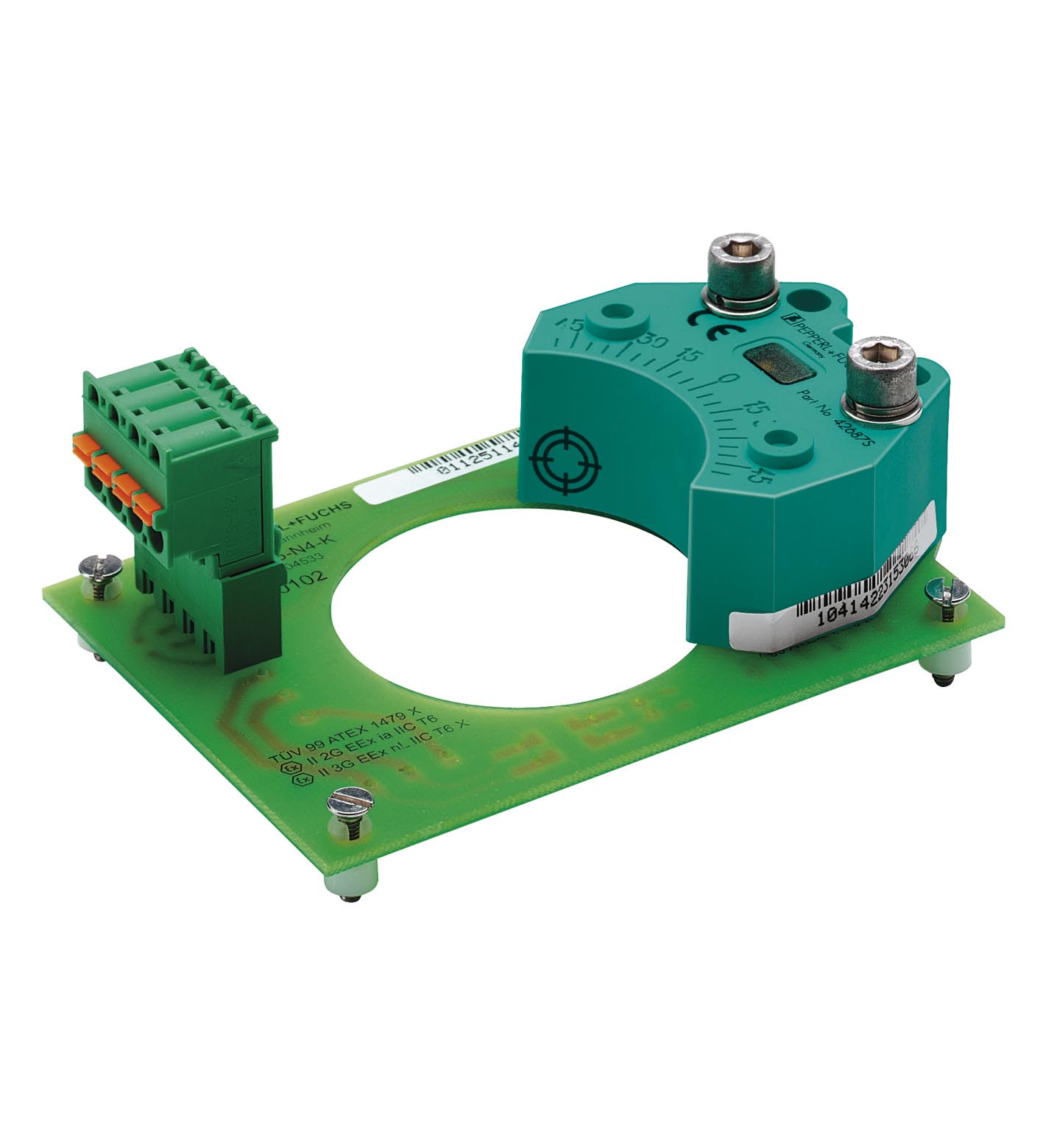

PL2-F25-N4-K 电感式传感器

订货号: 291802
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	2 x 常闭 (NC)
输出类型	NAMUR
额定工作距离	3 mm
安装	齐平安装
确保操作距离	0 ... 2,43 mm
实际工作距离	2,7 ... 3,3 mm
衰减系数 rAl	0,52
衰减系数 rCu	0,43
衰减系数 r304	0,86
衰减系数 rSt37	1
衰减系数 rBrass	0,54
输出类型	2 线
额定电压	8,2 V （Ri 约 1 kΩ）
工作电压	5 ... 25 V
开关频率	0 ... 100 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	是
适用于 2:1 技术	是，无需反极性保护二极管
电流消耗	电流消耗
未检测到测量板≥ 3 mA 在额定电压下检测到测量板≤ 1 mA 在额定电压下	未检测到测量板≥ 3 mA 在额定电压下检测到测量板≤ 1 mA 在额定电压下
可用前的时间延迟	≤ 1 ms
开关状态指示灯	黄色 LED
未检测到测量板	≥ 3 mA 在额定电压下
检测到测量板	≤ 1 mA 在额定电压下
MTTFd	834 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2	NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2
NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
电磁兼容性	NE 21:2007
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 GaIECEx TUN 17.0021X设备保护级别 GbIECEx TUN 17.0021X设备保护级别 MbIECEx TUN 17.0021X	设备保护级别 GaIECEx TUN 17.0021X设备保护级别 GbIECEx TUN 17.0021X设备保护级别 MbIECEx TUN 17.0021X
ATEX 认证	ATEX 认证
设备保护级别 GaTüV 99 ATEX 1479 X设备保护级别 GbTüV 99 ATEX 1479 X设备保护级别 Gc (ic)PF13CERT2895 X	设备保护级别 GaTüV 99 ATEX 1479 X设备保护级别 GbTüV 99 ATEX 1479 X设备保护级别 Gc (ic)PF13CERT2895 X
CCC 认证	CCC 认证
危险位置2020322315002262	危险位置2020322315002262
NEPSI 认证	NEPSI 认证
NEPSI 认证GYJ19.1410X	NEPSI 认证GYJ19.1410X
设备保护级别 Ga	IECEx TUN 17.0021X
设备保护级别 Gb	IECEx TUN 17.0021X
设备保护级别 Mb	IECEx TUN 17.0021X
设备保护级别 Ga	TüV 99 ATEX 1479 X
设备保护级别 Gb	TüV 99 ATEX 1479 X
设备保护级别 Gc (ic)	PF13CERT2895 X
危险位置	2020322315002262
NEPSI 认证	GYJ19.1410X
环境温度	-25 ... 100 °C (-13 ... 212 °F)
存储温度	-40 ... 100 °C (-40 ... 212 °F)
连接（系统侧）	笼式张紧弹簧接线端子
线芯横截面积（系统侧）	达 2.5 mm2
外壳材料	PBT
感应面	PBT
质量	79 g
紧固螺丝的紧固扭矩	≤ 0,3 Nm

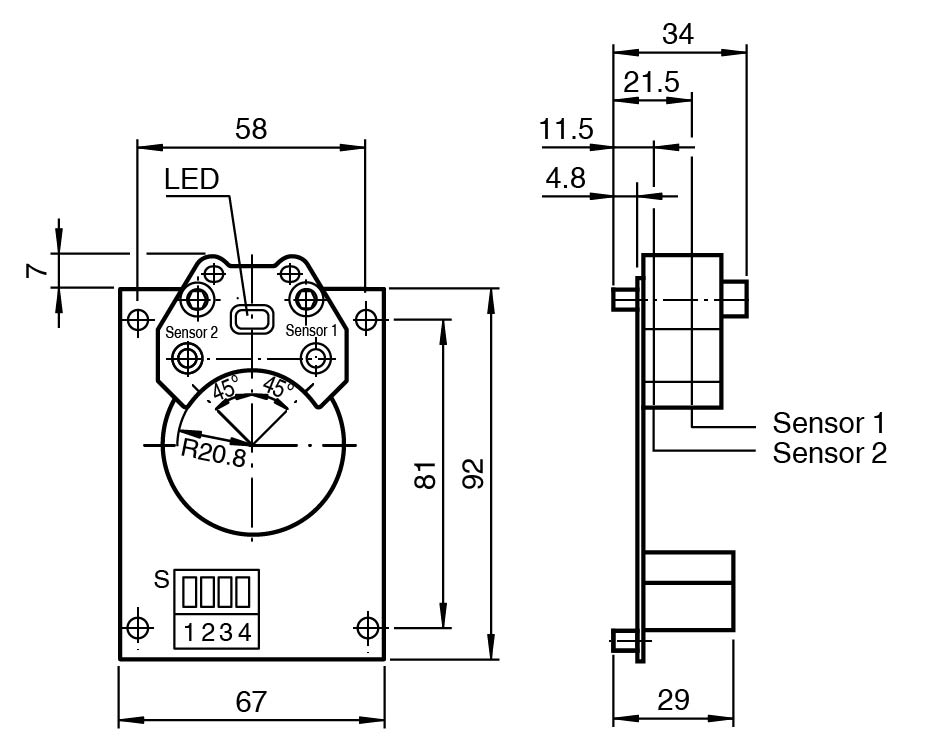

尺寸	尺寸
高度99 mm宽度67 mm长度34 mm	高度99 mm宽度67 mm长度34 mm
高度	99 mm
宽度	67 mm
长度	34 mm
在危险区域使用：	参见使用说明书
