IO-Link Parameter Datasheet PMI120-F90-UI-IO-V15
已就绪 · 可下载下载文件
选择下方缩略图查看产品图片
正在加载图片…
图片暂时无法显示，可能仍在准备或源文件不可用。
重新获取图片
TECHNICAL DATA
规格参数
通用规格
| 开关元件功能 | 模拟电流或电压输出，可编程 |
|---|---|
| 物距 | 0,5 ... 3 mm ， 推荐： 1,5 mm |
| 测量范围 | 0 ... 120 mm |
| 线性度范围 | 1 ... 119 mm |
| 工作电压 | 12 ... 30 V DC （13 ...30 V，当模拟电压输出被参数化时） |
| 反极性保护 | 反极性保护 |
| 线性度误差 | 在测量范围内：± 0,8 mm 在线性度范围内：± 0,4 mm |
| 重复精度 | ± 0,1 mm |
| 分辨率 | 50 µm |
| 温度漂移 | ±0.5 mm (-25 °C ...70 °C) |
| 空载电流 | ≤ 40 mA |
| 工作电压指示灯 | 绿色 LED |
| MTTFd | 271 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| LED S3 | 已配置的模拟测量范围中的阻尼块 |
| 状态 LED | 状态显示 LED，绿色/红色（通电、通信/错误、阻尼块缺失） |
| 接口类型 | IO-Link （通过 C/Q = 针脚 4） |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 智能传感器 |
| 设备 ID | 0x200401 (2098177) |
| 传输速率 | COM 2 (38.4 kb/s) |
| 值域 | 0000h ...9600h |
| 最小循环时间 | 2,3 ms |
| 过程数据位宽 | 过程数据输入：16 位 过程数据输出：无 |
| SIO 模式支持 | 是 |
| 兼容主端口类型 | A |
| 输出类型 | 电流输出 4-20 mA 输出电压 0 - 5 V DC 0 ...10 V DC ， 可编程 |
| 负载电阻器 | 电流输出： ≤ 400 Ω 电压输出： ≥ 1000 Ω |
| 短路保护 | 电压输出： 电流限制 |
| 符合标准 | 符合标准 |
| 标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 EN 60947-5-7:2003 EN61131-9:2013 IEC 60947-5-7:2003 IEC 61131-9:2013 | 标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 EN 60947-5-7:2003 EN61131-9:2013 IEC 60947-5-7:2003 IEC 61131-9:2013 |
| 标准 | EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 EN 60947-5-7:2003 EN61131-9:2013 IEC 60947-5-7:2003 IEC 61131-9:2013 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC |
| 船舶认证 | DNVGL TAA00001V2 |
| 环境温度 | -25 ... 85 °C (-13 ... 185 °F) |

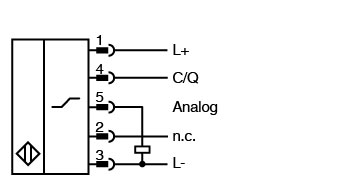

| 连接类型 | 5 针 M12 x 1 连接器 |
| 防护等级 | IP67 / IP69K |
| 材料 | 材料 |
| 外壳PBT，不锈钢 1.4571 ， 黄铜，镀镍目标软钢，如 1.0037、SR235JR（之前为 St37-2） | 外壳PBT，不锈钢 1.4571 ， 黄铜，镀镍目标软钢，如 1.0037、SR235JR（之前为 St37-2） |
| 质量 | 113 g |

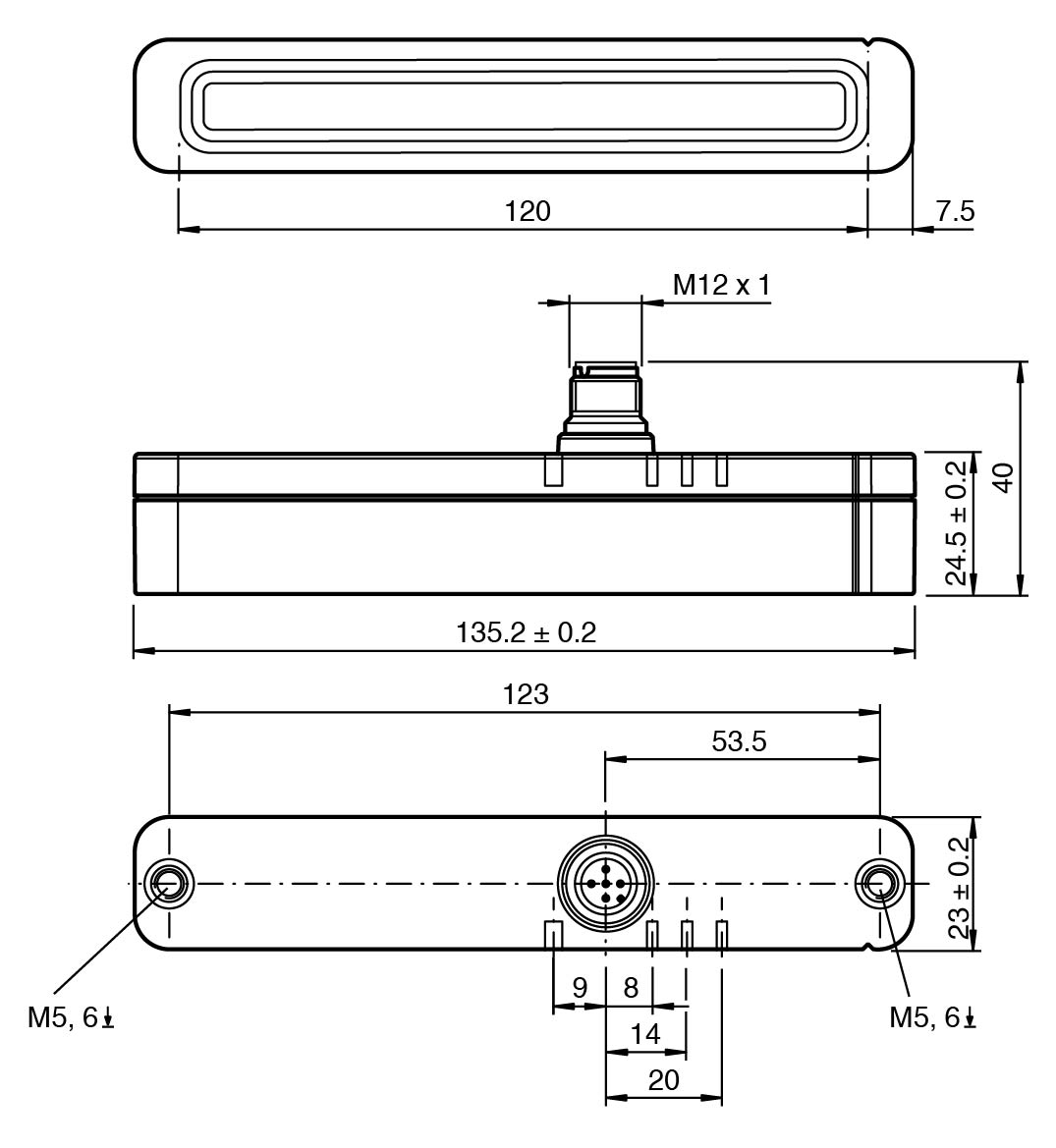

| 尺寸 | 尺寸 |
| 高度40 mm宽度23 mm长度135,2 mm | 高度40 mm宽度23 mm长度135,2 mm |
| 外壳 | PBT，不锈钢 1.4571 ， 黄铜，镀镍 |
| 目标 | 软钢，如 1.0037、SR235JR（之前为 St37-2） |
| 高度 | 40 mm |
| 宽度 | 23 mm |
| 长度 | 135,2 mm |
