倍加福

PMI120-F90-IU2EP-IO-V15

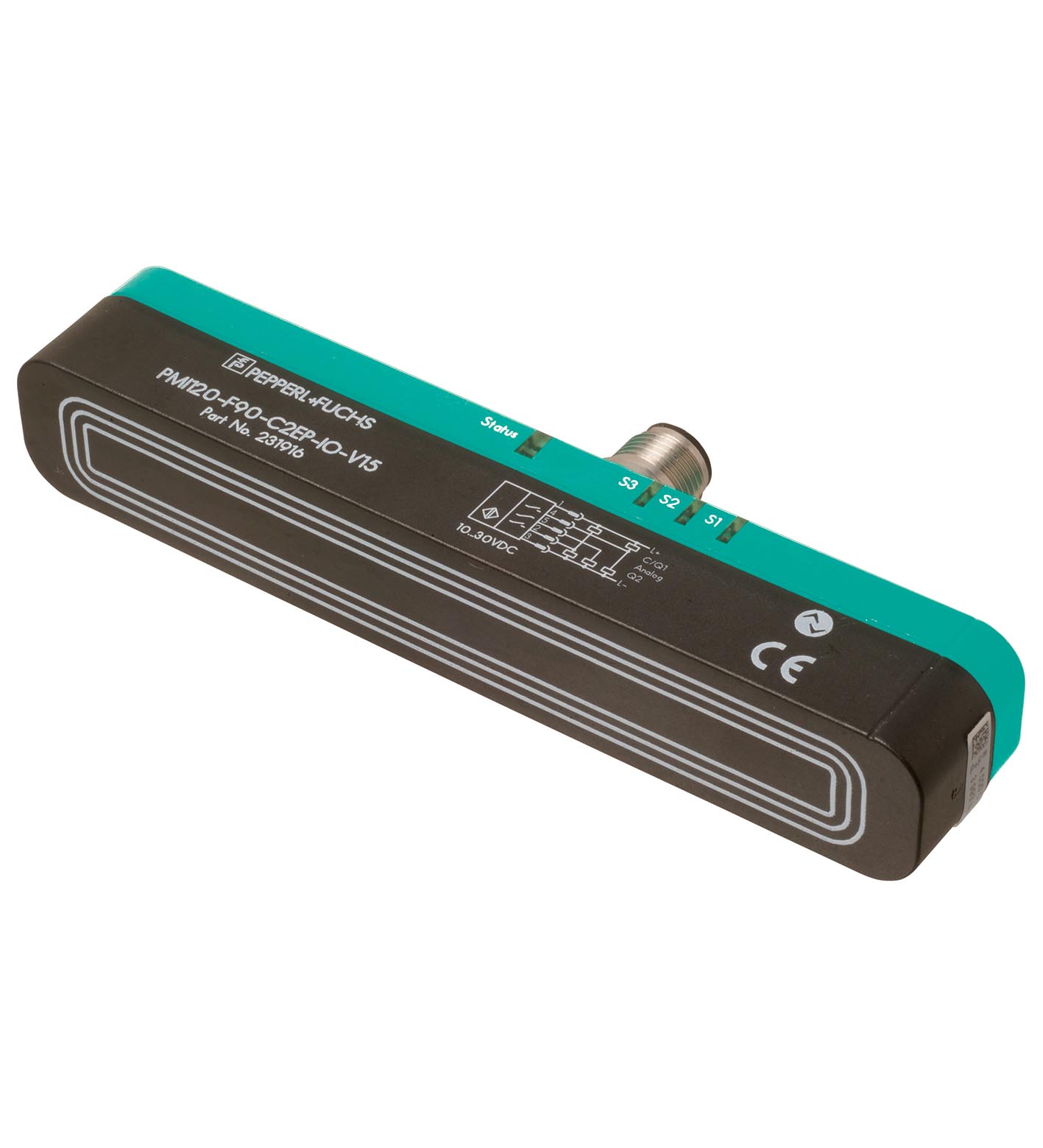

PMI120-F90-IU2EP-IO-V15 感应式定位系统

订货号: 315196
产品分类: 电感式位置测量系统

感应式定位系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关元件功能	模拟电流或电压输出，可编程 2 路开关输出，可编程
物距	0,5 ... 3 mm ，推荐： 1,5 mm
测量范围	0 ... 120 mm
线性度范围	1 ... 119 mm
工作电压	12 ... 30 V DC （13 ...30 V，当模拟电压输出被参数化时）
反极性保护	反极性保护
线性度误差	在测量范围内：± 0,8 mm 在线性度范围内：± 0,4 mm
重复精度	± 0,1 mm
分辨率	50 µm
温度漂移	±0.5 mm (-25 °C ...70 °C)
空载电流	≤ 40 mA
工作电压指示灯	绿色 LED
MTTFd	271 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
LED S1	开关状态开关输出 1
LED S2	开关状态开关输出 2
LED S3	已配置的模拟测量范围中的阻尼块
状态 LED	状态显示 LED，绿色/红色（通电、通信/错误、阻尼块缺失）
接口类型	IO-Link （通过 C/Q = 针脚 4）
IO-Link 修正	1.1
设备配置文件	智能传感器
设备 ID	0x200403 (2098179)
传输速率	COM 2 (38.4 kb/s)
值域	0000h ...9600h
最小循环时间	2,3 ms
过程数据位宽	过程数据输入：16 位过程数据输出：无
SIO 模式支持	是
兼容主端口类型	A
输出类型	2 路推挽输出（可参数化），短路保护，反极性保护，浪涌保护
工作电流	≤ 100 mA / 输出
开关窗口	± 1 mm
开关迟滞	0,2 mm
电压降	≤ 3 V
短路保护	脉冲式
输出类型	1 电流输出： 4 ... 20 mA 或 1 电压输出： 0 ... 10 V ，可编程
负载电阻器	电流输出： ≤ 400 Ω 电压输出： ≥ 1000 Ω
短路保护	电压输出：电流限制
符合标准	符合标准
标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 EN 60947-5-7:2003 EN61131-9:2013 IEC 60947-5-7:2003 IEC 61131-9:2013	标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 EN 60947-5-7:2003 EN61131-9:2013 IEC 60947-5-7:2003 IEC 61131-9:2013
标准	EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 EN 60947-5-7:2003 EN61131-9:2013 IEC 60947-5-7:2003 IEC 61131-9:2013
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC
船舶认证	DNVGL TAA00001V2
环境温度	-25 ... 85 °C (-13 ... 185 °F)

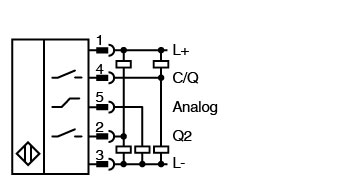

连接类型	5 针 M12 x 1 连接器
防护等级	IP67 / IP69K
材料	材料
外壳PBT，不锈钢 1.4571 ，黄铜，镀镍目标软钢，如 1.0037、SR235JR（之前为 St37-2）	外壳PBT，不锈钢 1.4571 ，黄铜，镀镍目标软钢，如 1.0037、SR235JR（之前为 St37-2）
质量	113 g

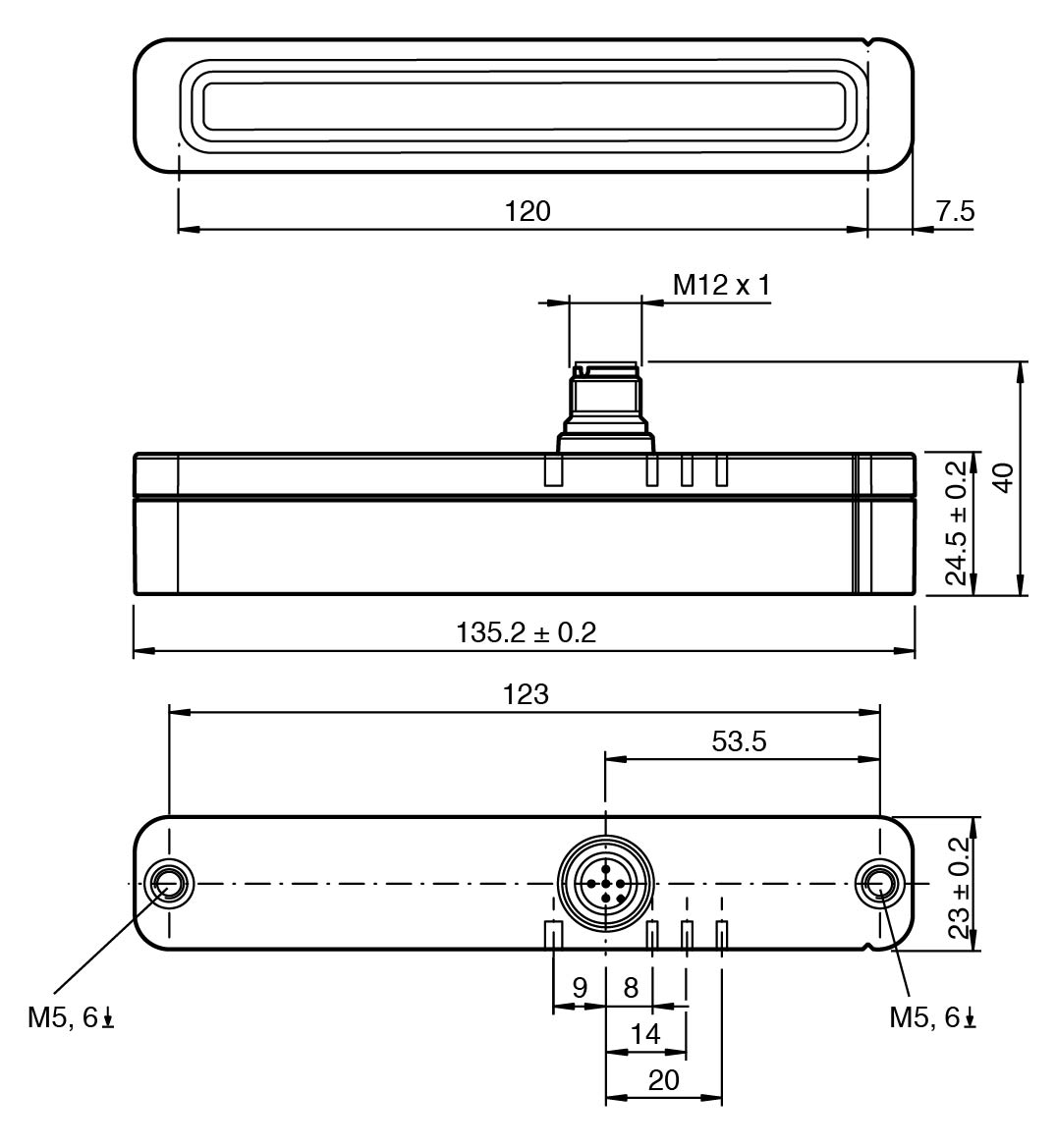

尺寸	尺寸
高度40 mm宽度23 mm长度135,2 mm	高度40 mm宽度23 mm长度135,2 mm
外壳	PBT，不锈钢 1.4571 ，黄铜，镀镍
目标	软钢，如 1.0037、SR235JR（之前为 St37-2）
高度	40 mm
宽度	23 mm
长度	135,2 mm
