倍加福

PMI14V-F112-2EPE2-IO-Y70104219

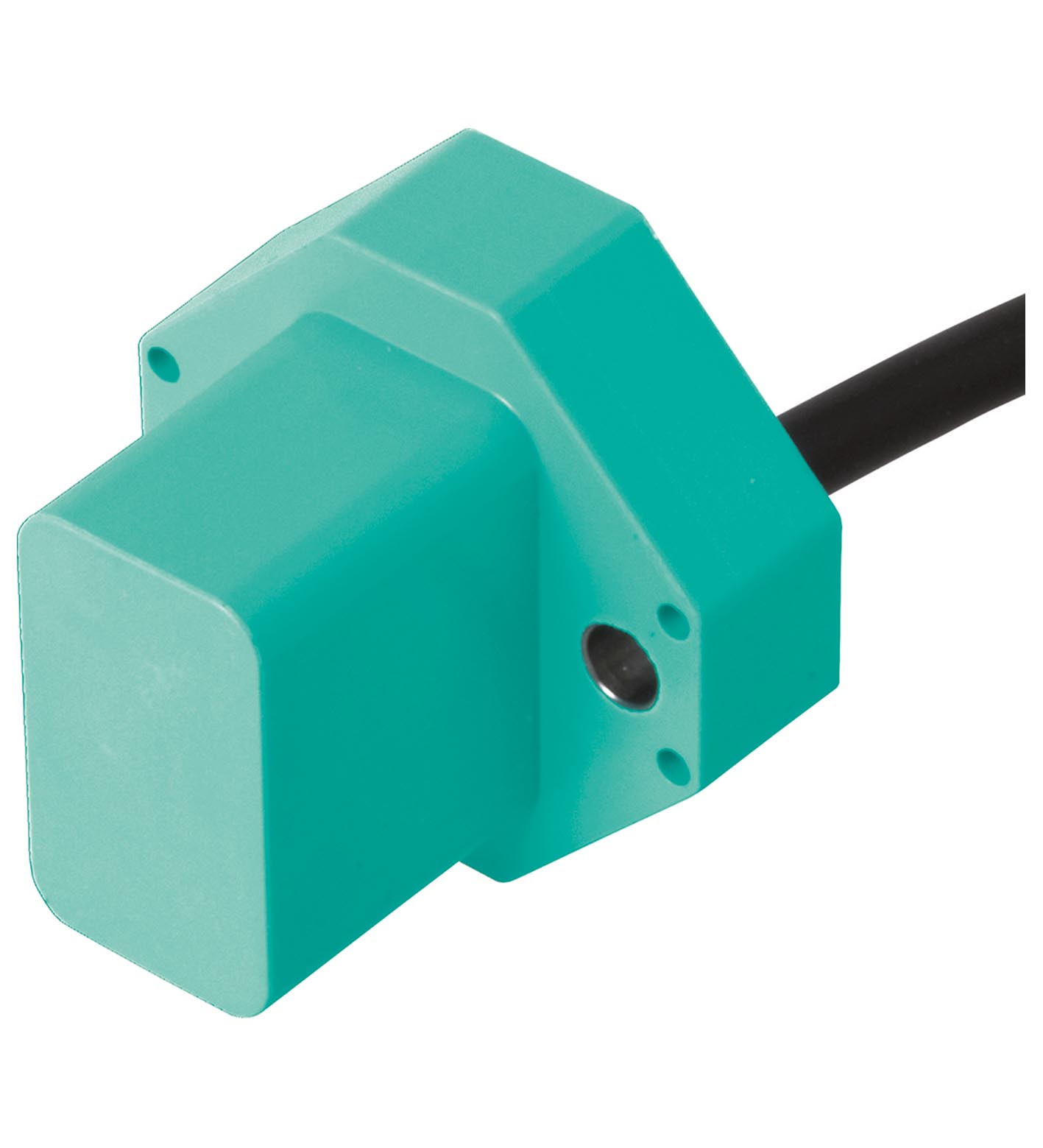

PMI14V-F112-2EPE2-IO-Y70104219 感应式定位系统

订货号: 70104219
产品分类: 电感式位置测量系统

感应式定位系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

安装	齐平
物距	最大 2,5 mm
测量范围	0 ... 14 mm
工作电压	10 ... 30 V
反极性保护	反极性保护
线性度误差	± 0,3 mm
重复精度	± 0,05 mm
分辨率	33 µm
温度漂移	± 0,5 mm
空载电流	≤ 20 mA
工作电压指示灯	绿色 LED
MTTFd	490 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
接口类型	IO-Link
模式	COM 2 (38.4 kb/s)
值域	0000h ...7000h

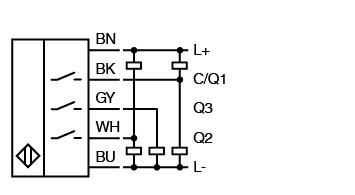

输出类型	2 推挽（4 合 1）输出， 1 路开关输出，PNP ，短路保护，反极性保护，过电压保护，可编程
工作电流	≤ 100 mA / 输出
开关迟滞	3 档，可调 0.2 m ...0.8 mm
电压降	≤ 3 V
短路保护	脉冲式
符合标准	符合标准
标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 IEC 61131-9:2013	标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 IEC 61131-9:2013
标准	EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 IEC 61131-9:2013
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	2 m PUR 缆线，带屏蔽
外壳材料	PA 66
防护等级	IP67
材料	材料
目标软钢，如 1.0037、SR235JR（之前为 St37-2）	目标软钢，如 1.0037、SR235JR（之前为 St37-2）

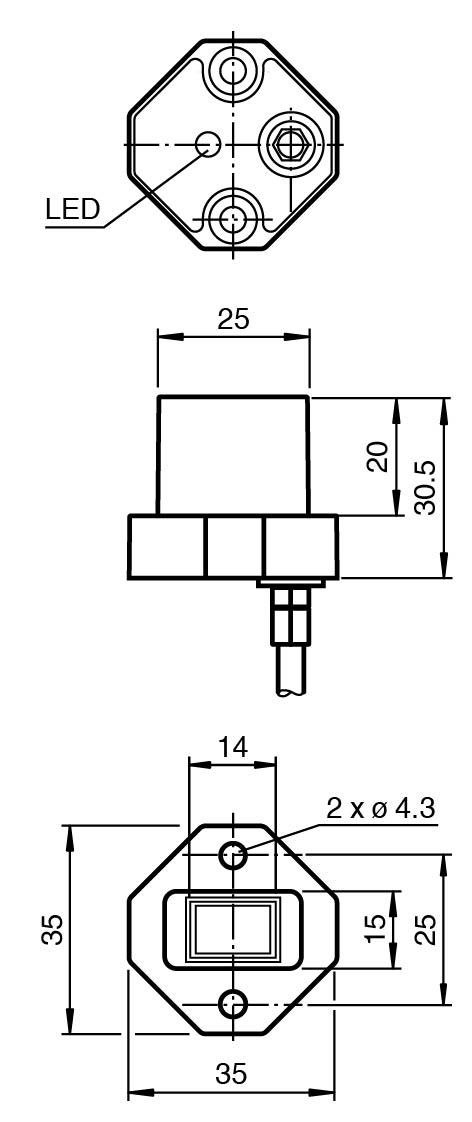

尺寸	尺寸
高度30,5 mm宽度35 mm长度35 mm	高度30,5 mm宽度35 mm长度35 mm
注意	有关精度的数据仅适用于当与待检测物体的距离处于以下范围内时：1 ... 2.5 mm。
目标	软钢，如 1.0037、SR235JR（之前为 St37-2）
高度	30,5 mm
宽度	35 mm
长度	35 mm
气密性	实心：最小 0.5 bar（在整个工作温度下） 1 分钟内：最小 3 bar（室温下）
