倍加福

PMI14V-F166-2E2-1M-V15

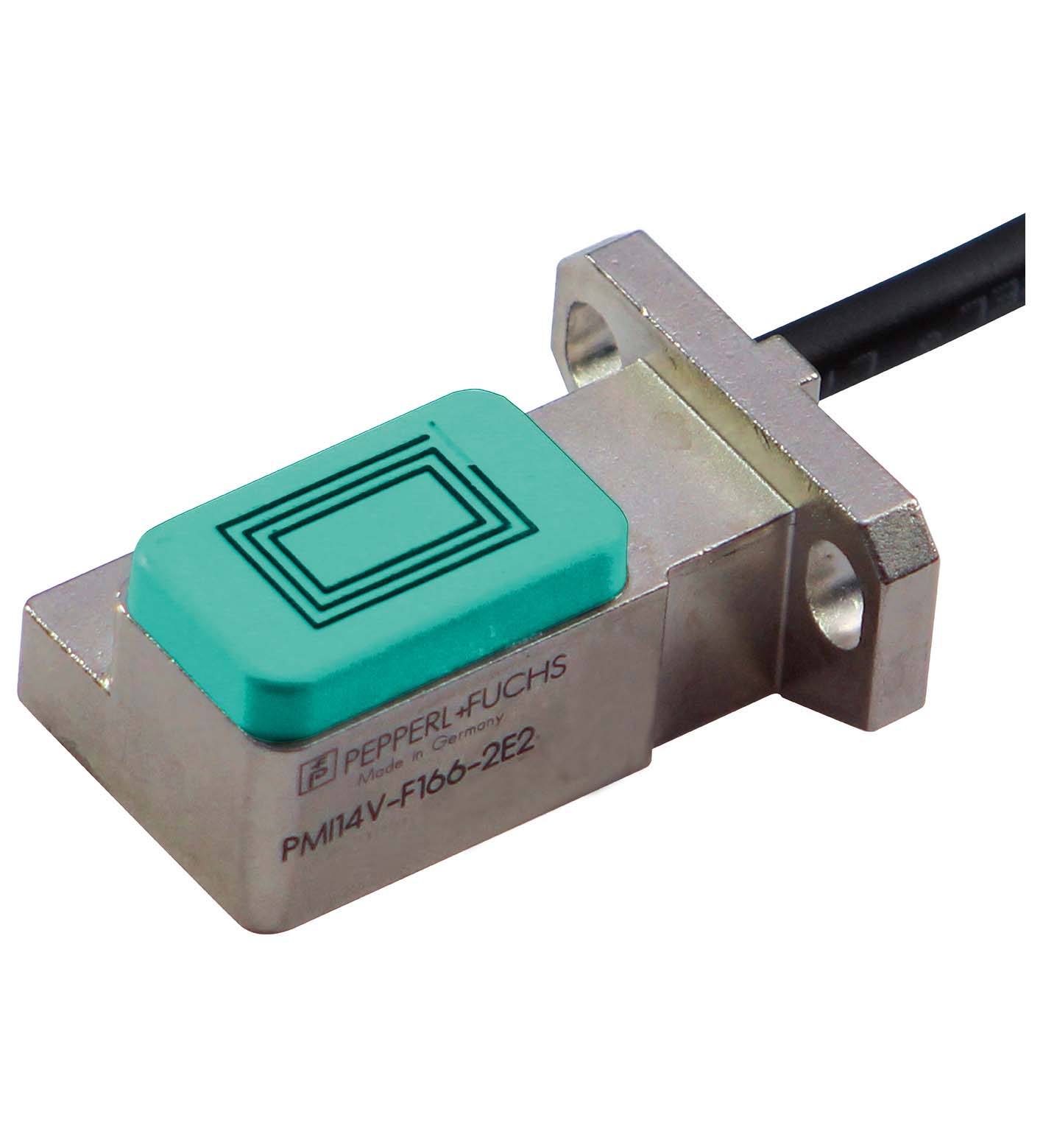

PMI14V-F166-2E2-1M-V15 感应式定位系统

订货号: 263348
产品分类: 电感式位置测量系统

感应式定位系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关元件功能	PNP 双常开
物距	0,5 ... 2 mm
测量范围	0 ... 14 mm
工作电压	18 ... 30 V DC
反极性保护	反极性保护
电压降	≤ 3 V
线性度误差	± 0,3 mm
重复精度	± 0,05 mm
分辨率	33 µm
温度漂移	± 0,3 mm （目标距离为 0.5 mm）
空载电流	≤ 20 mA
MTTFd	880 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
输出类型	PNP （2 个通道）
工作电流	每个通道 50 mA ，组合最大值 80 mA
开关窗口	位置可编程，宽度 2 mm
开关迟滞	0,4 mm
短路保护	脉冲式
符合标准	符合标准
标准EN 60947-5-2:2007 IEC 60947-5-2:2007 EN 60947-5-7:2003	标准EN 60947-5-2:2007 IEC 60947-5-2:2007 EN 60947-5-7:2003
标准	EN 60947-5-2:2007 IEC 60947-5-2:2007 EN 60947-5-7:2003
环境温度	-10 ... 70 °C (14 ... 158 °F)
存储温度	-20 ... 70 °C (-4 ... 158 °F)
防护等级	IP65
材料	材料
外壳锌压铸件，镀镍盖子， PBT目标软钢，如 1.0037、SR235JR（之前为 St37-2）	外壳锌压铸件，镀镍盖子， PBT目标软钢，如 1.0037、SR235JR（之前为 St37-2）

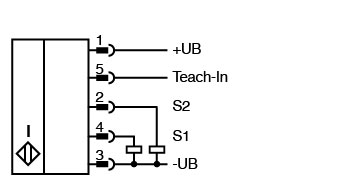

连接器	连接器
螺纹M12 x 1拧紧扭矩0,6 Nm针脚数5	螺纹M12 x 1拧紧扭矩0,6 Nm针脚数5
电缆	电缆
电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR ，带屏蔽颜色黑色芯数5线芯横截面积0,14 mm2长度L1 m	电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR ，带屏蔽颜色黑色芯数5线芯横截面积0,14 mm2长度L1 m
质量	76 g

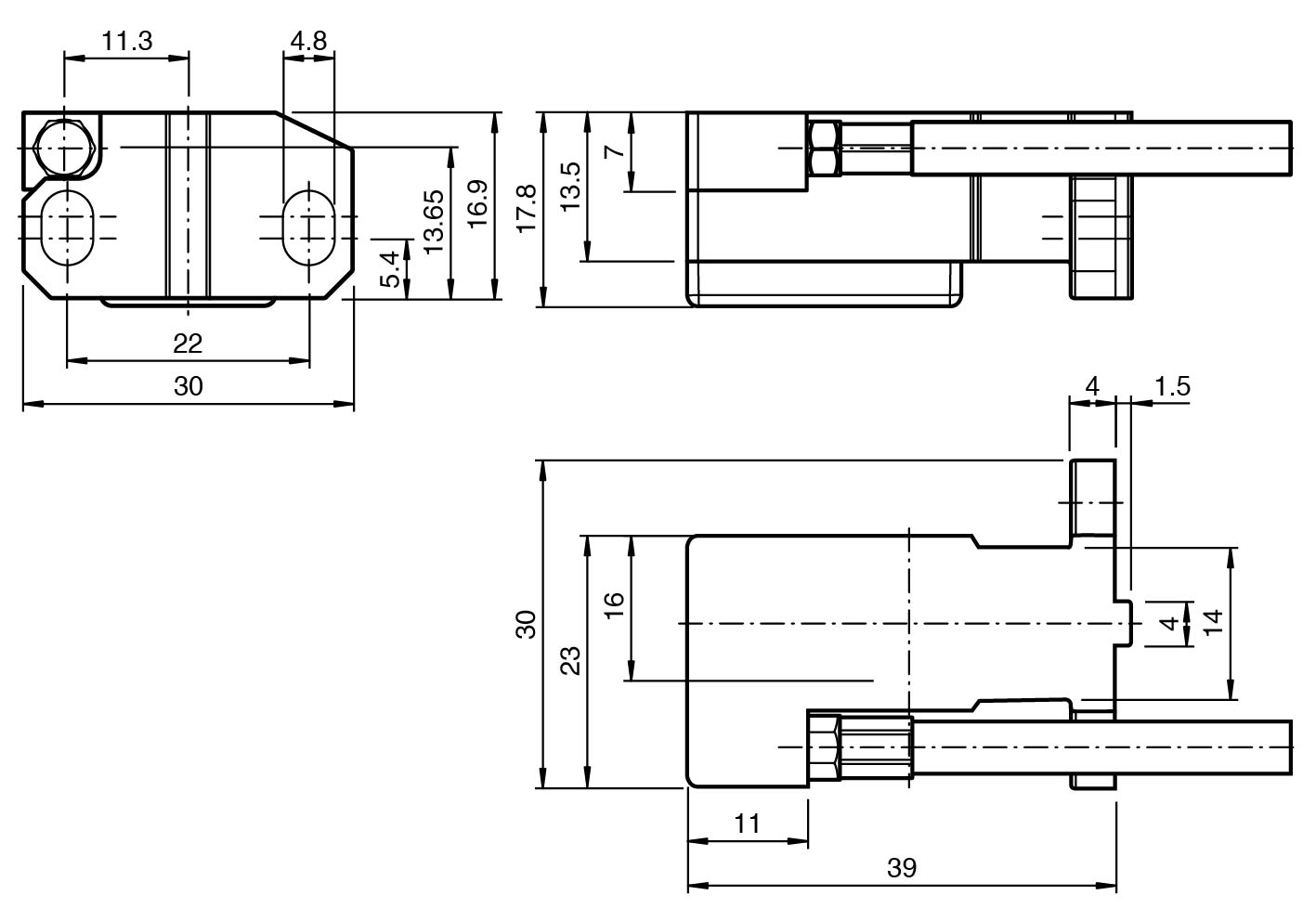

尺寸	尺寸
高度17,7 mm宽度30 mm长度39 mm	高度17,7 mm宽度30 mm长度39 mm
外壳	锌压铸件，镀镍盖子， PBT
目标	软钢，如 1.0037、SR235JR（之前为 St37-2）
螺纹	M12 x 1
拧紧扭矩	0,6 Nm
针脚数	5
电缆直径	4,8 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PUR ，带屏蔽
颜色	黑色
芯数	5
线芯横截面积	0,14 mm2
长度	1 m
高度	17,7 mm
宽度	30 mm
长度	39 mm
