倍加福

PMI14V-F166-U

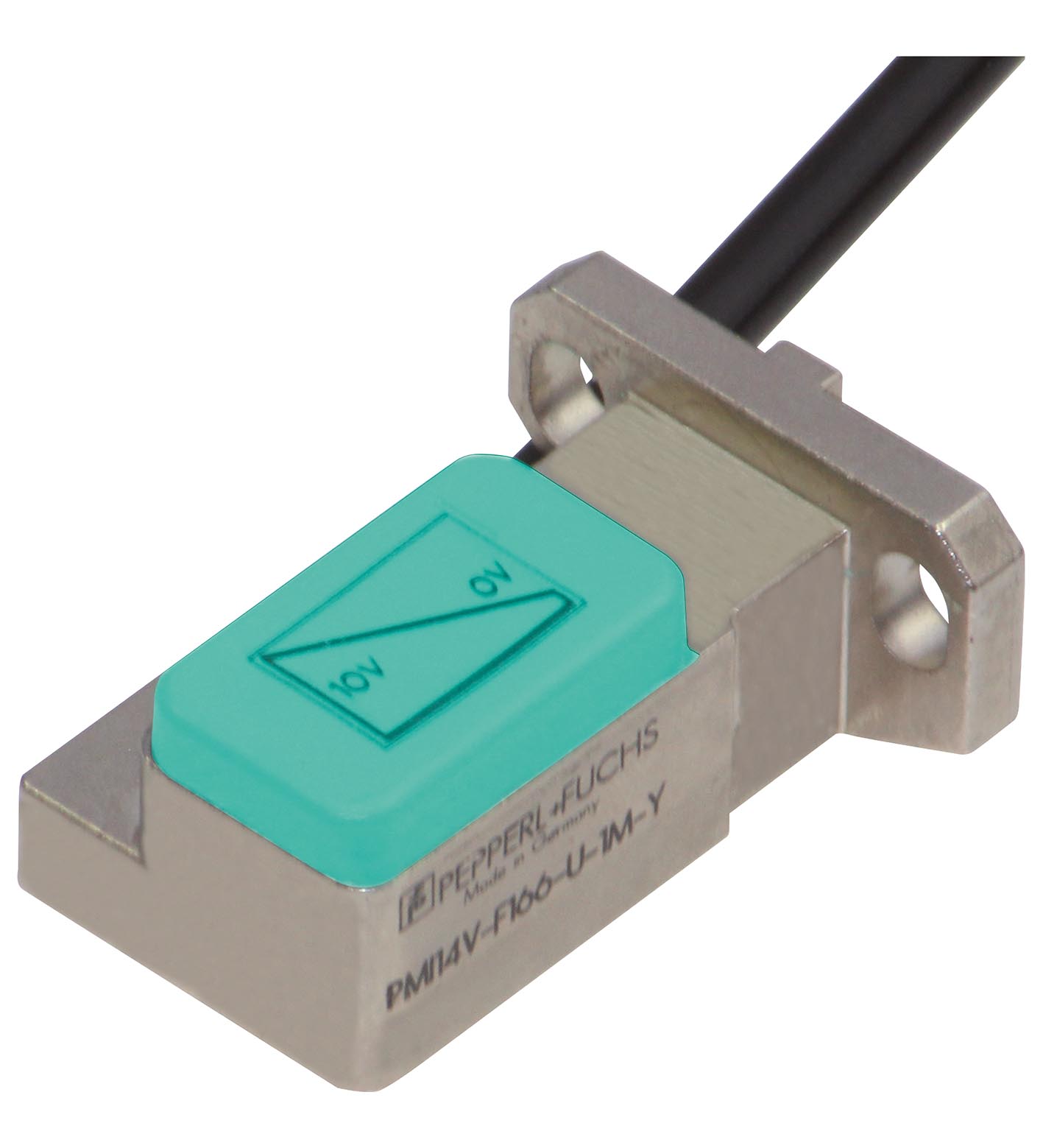

PMI14V-F166-U 感应式定位系统

感应式定位系统

TECHNICAL DATA

规格参数

通用规格

开关元件功能	模拟电压输出
物距	0,5 ... 2 mm
测量范围	0 ... 14 mm
工作电压	18 ... 30 V DC
反极性保护	反极性保护
线性度误差	± 0,3 mm
重复精度	± 0,05 mm
分辨率	33 µm
温度漂移	± 0,3 mm （目标距离为 0.5 mm）
空载电流	≤ 20 mA
MTTFd	830 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %

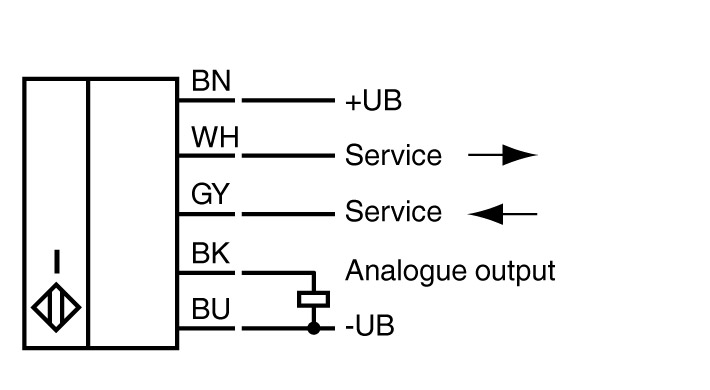

输出类型	1 电压输出： 0 ... 10 V
负载电阻器	≥ 1000 Ω
短路保护	电流限制
符合标准	符合标准
标准EN 60947-5-2:2007 IEC 60947-5-2:2007 EN 60947-5-7:2003	标准EN 60947-5-2:2007 IEC 60947-5-2:2007 EN 60947-5-7:2003
标准	EN 60947-5-2:2007 IEC 60947-5-2:2007 EN 60947-5-7:2003
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC
环境温度	-10 ... 70 °C (14 ... 158 °F)
存储温度	-20 ... 70 °C (-4 ... 158 °F)
连接类型	5 x 0.14 mm2 ，带屏蔽 2 m PUR 缆线
防护等级	IP65
材料	材料
外壳锌压铸件，镀镍盖子， PBT目标软钢，如 1.0037、SR235JR（之前为 St37-2）	外壳锌压铸件，镀镍盖子， PBT目标软钢，如 1.0037、SR235JR（之前为 St37-2）
电缆	电缆
电缆直径4,8 mm弯曲半径> 10 x 缆线直径	电缆直径4,8 mm弯曲半径> 10 x 缆线直径
质量	95 g

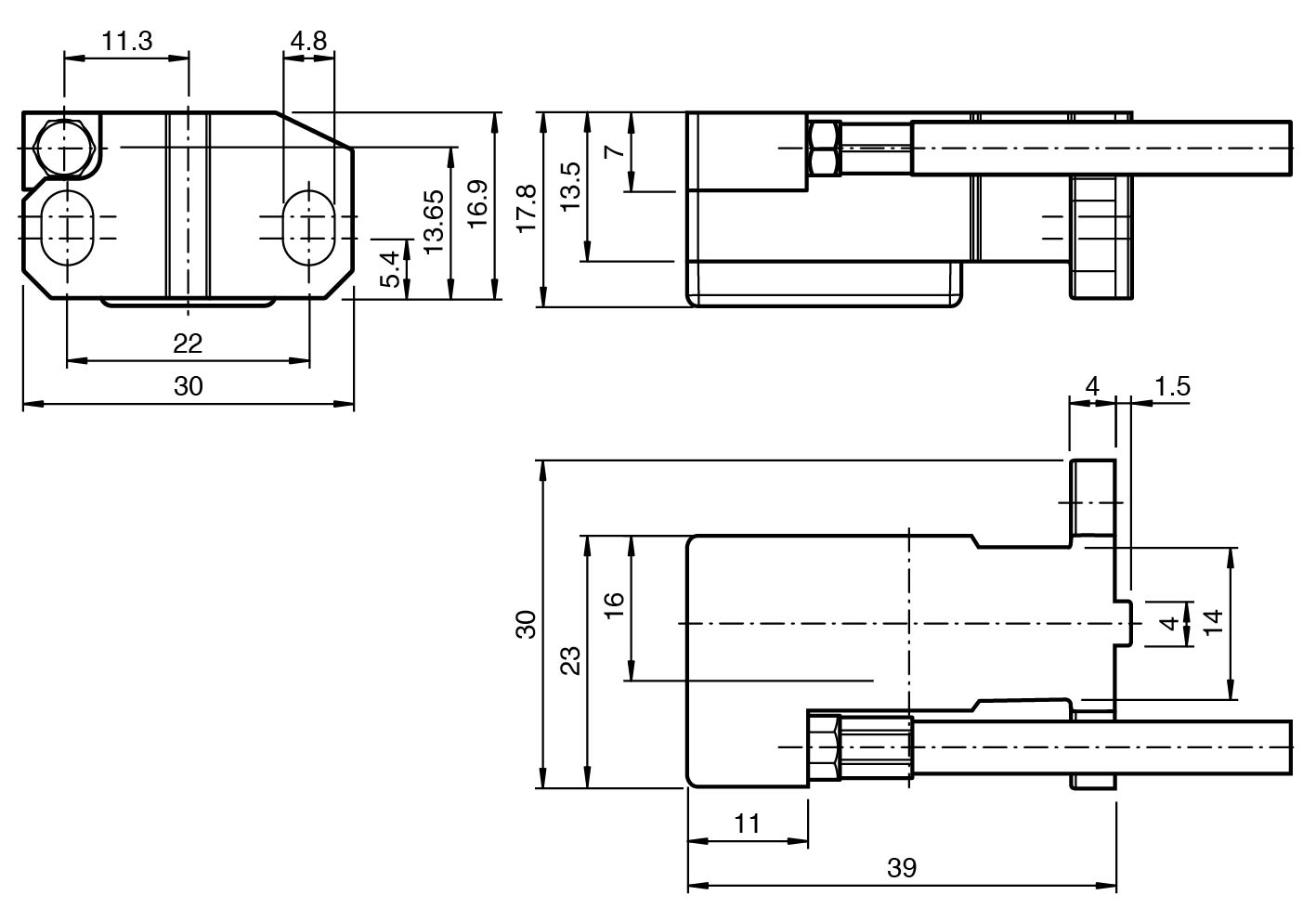

尺寸	尺寸
高度17,7 mm宽度30 mm长度39 mm	高度17,7 mm宽度30 mm长度39 mm
外壳	锌压铸件，镀镍盖子， PBT
目标	软钢，如 1.0037、SR235JR（之前为 St37-2）
电缆直径	4,8 mm
弯曲半径	> 10 x 缆线直径
高度	17,7 mm
宽度	30 mm
长度	39 mm
