倍加福

PMI14V-F166-U-1M-V15-Y215628

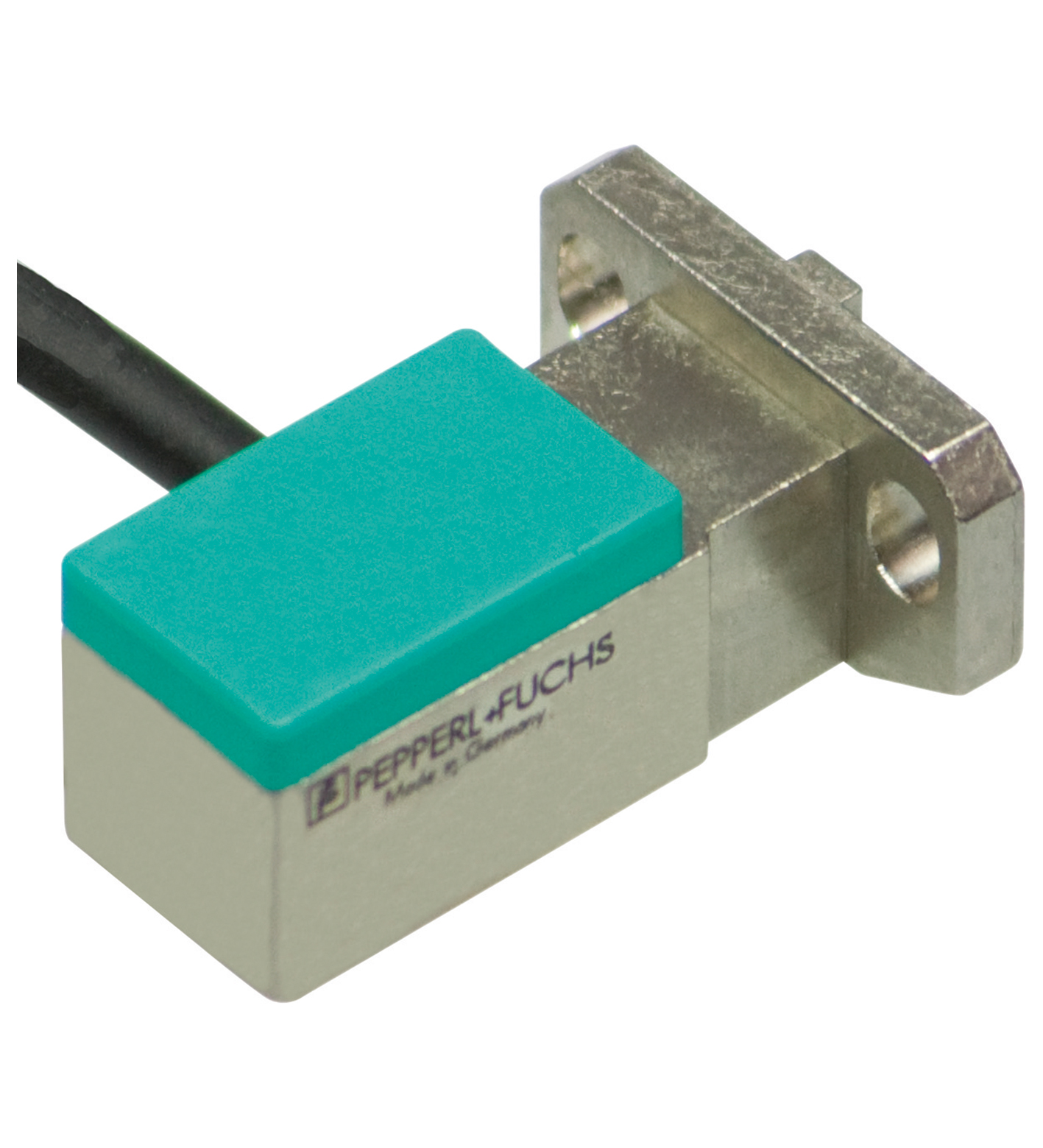

PMI14V-F166-U-1M-V15-Y215628 感应式定位系统

订货号: 215628
产品分类: 电感式位置测量系统

感应式定位系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关元件功能	模拟电压输出
物距	0,5 ... 2 mm
测量范围	0 ... 14 mm
工作电压	18 ... 30 V
反极性保护	反极性保护
线性度误差	± 0,3 mm
重复精度	± 0,05 mm
分辨率	33 µm
温度漂移	± 0,4 mm
空载电流	≤ 20 mA
输出类型	1 电压输出： 0 ... 10 V
负载电阻器	≥ 1000 Ω
短路保护	脉冲式
符合标准	符合标准
标准EN 60947-5-2:2007 IEC 60947-5-2:2007	标准EN 60947-5-2:2007 IEC 60947-5-2:2007
标准	EN 60947-5-2:2007 IEC 60947-5-2:2007
UL 认证	通过 cULus 认证电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC
环境温度	-10 ... 70 °C (14 ... 158 °F)
连接类型	连接类型
材料	材料
外壳锌压铸件，镀镍盖子， PBT目标软钢，如 1.0037、SR235JR（之前为 St37-2）	外壳锌压铸件，镀镍盖子， PBT目标软钢，如 1.0037、SR235JR（之前为 St37-2）
连接器	连接器
螺纹M12 x 1拧紧扭矩0,6 Nm针脚数5	螺纹M12 x 1拧紧扭矩0,6 Nm针脚数5
电缆	电缆
电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 电缆直径材料PUR颜色黑色芯数5线芯横截面积0,25 mm2长度L1 m	电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 电缆直径材料PUR颜色黑色芯数5线芯横截面积0,25 mm2长度L1 m
质量	74 g

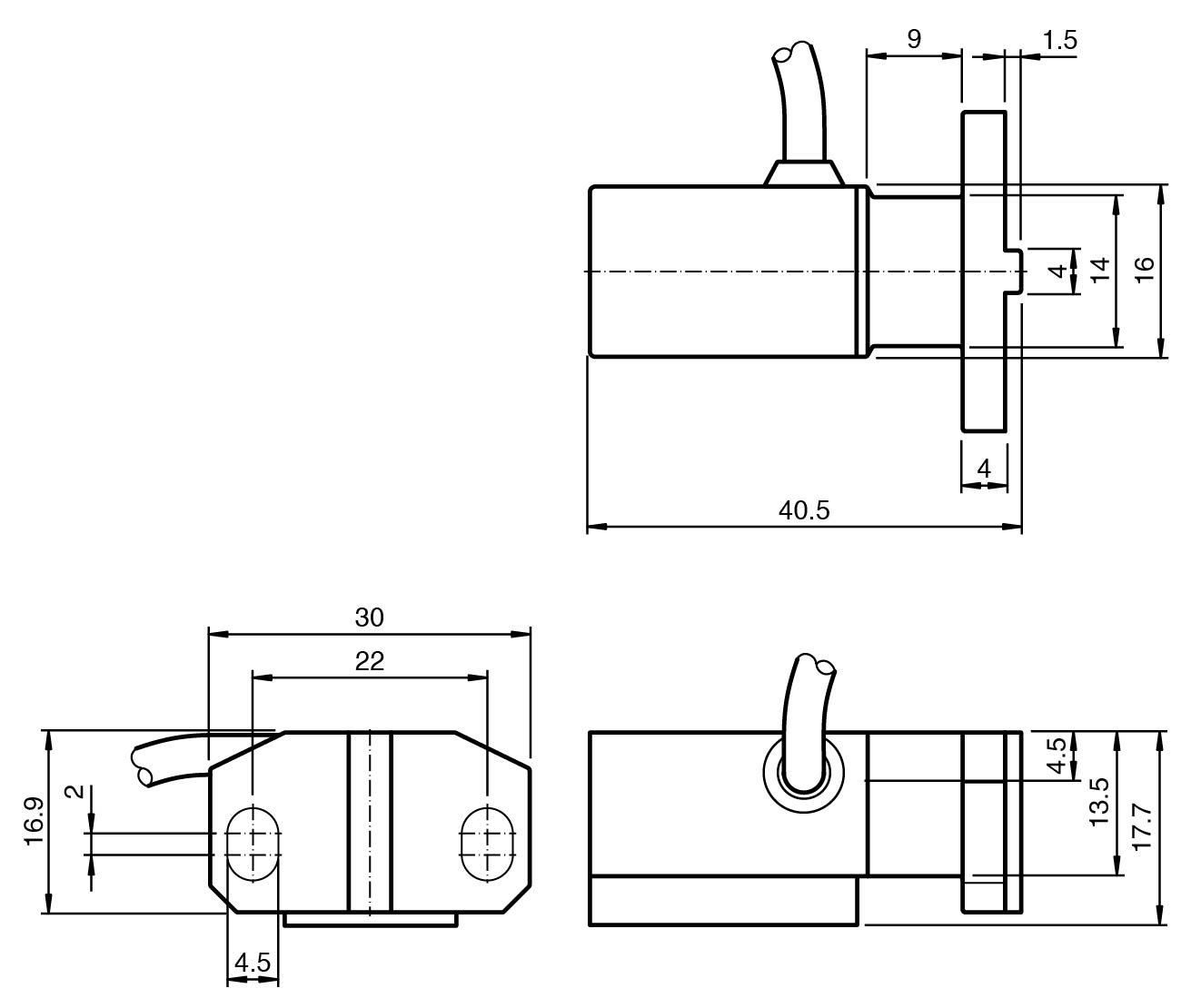

尺寸	尺寸
高度17 mm宽度30 mm长度40 mm	高度17 mm宽度30 mm长度40 mm
外壳	锌压铸件，镀镍盖子， PBT
目标	软钢，如 1.0037、SR235JR（之前为 St37-2）
螺纹	M12 x 1
拧紧扭矩	0,6 Nm
针脚数	5
电缆直径	4,8 mm ± 0,2 mm
弯曲半径	> 10 x 电缆直径
材料	PUR
颜色	黑色
芯数	5
线芯横截面积	0,25 mm2
长度	1 m
高度	17 mm
宽度	30 mm
长度	40 mm

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

STP 三维图纸 3-D

已就绪 · 可下载下载文件
