倍加福

PMI14V-F166-U-1M-Y215627

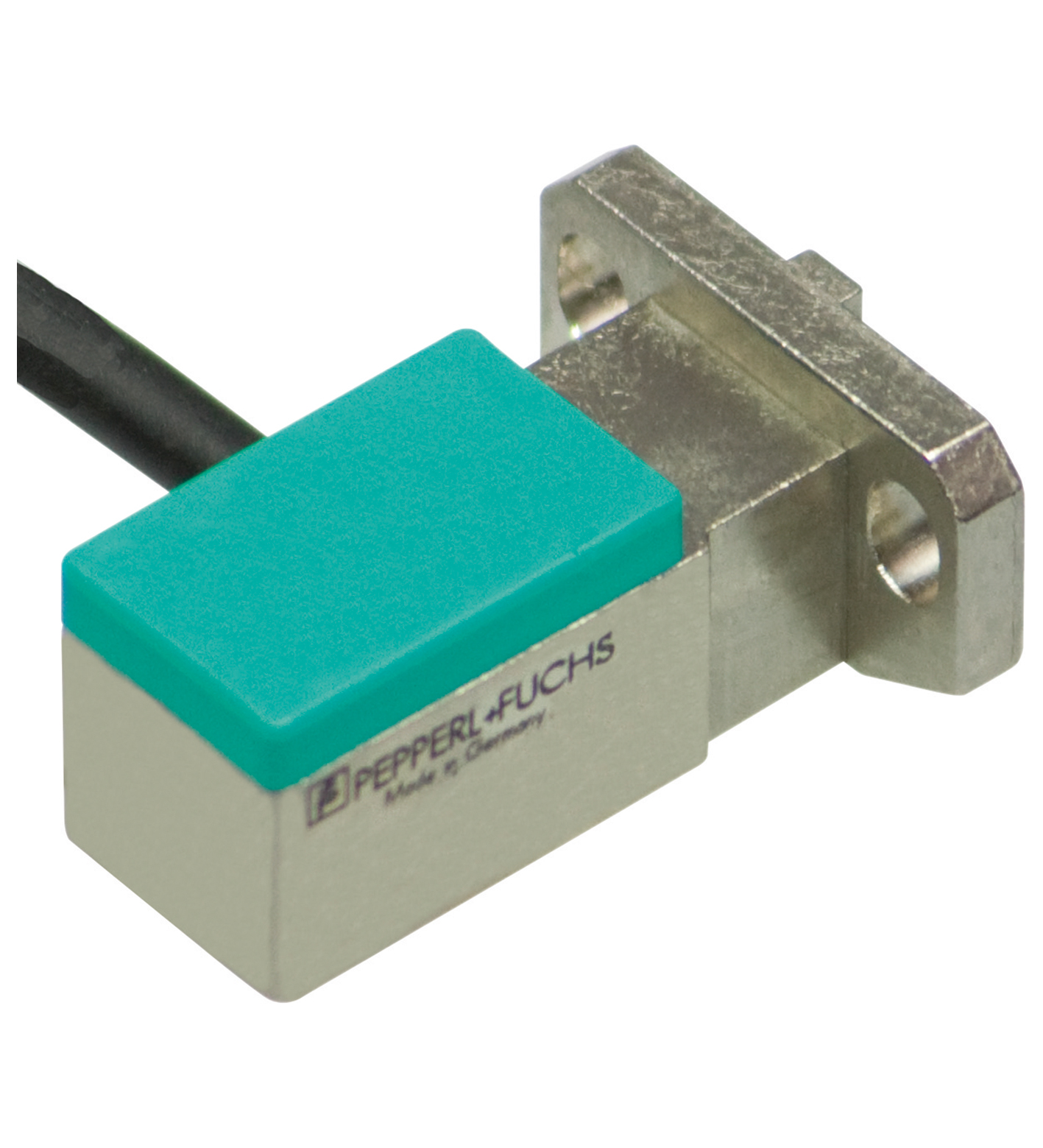

PMI14V-F166-U-1M-Y215627 感应式定位系统

感应式定位系统

TECHNICAL DATA

规格参数

通用规格

开关元件功能	模拟电压输出
物距	0,5 ... 2 mm
测量范围	0 ... 14 mm
工作电压	18 ... 30 V
反极性保护	反极性保护
线性度误差	± 0,3 mm
重复精度	± 0,05 mm
分辨率	33 µm
温度漂移	± 0,4 mm
空载电流	≤ 20 mA

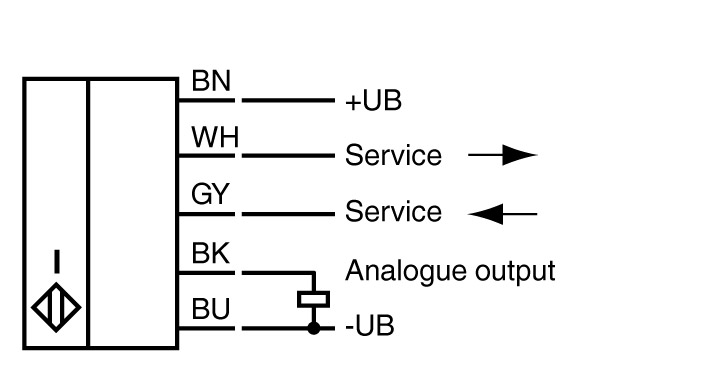

输出类型	1 电压输出： 0 ... 10 V
负载电阻器	≥ 1000 Ω
短路保护	脉冲式
符合标准	符合标准
标准EN 60947-5-2:2007 IEC 60947-5-2:2007	标准EN 60947-5-2:2007 IEC 60947-5-2:2007
标准	EN 60947-5-2:2007 IEC 60947-5-2:2007
UL 认证	通过 cULus 认证电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC
环境温度	-10 ... 70 °C (14 ... 158 °F)
连接类型	1 m，PUR 缆线
线芯横截面积	5 x 0,25 mm2
材料	材料
外壳锌压铸件，镀镍盖子， PBT目标软钢，如 1.0037、SR235JR（之前为 St37-2）	外壳锌压铸件，镀镍盖子， PBT目标软钢，如 1.0037、SR235JR（之前为 St37-2）
质量	65 g

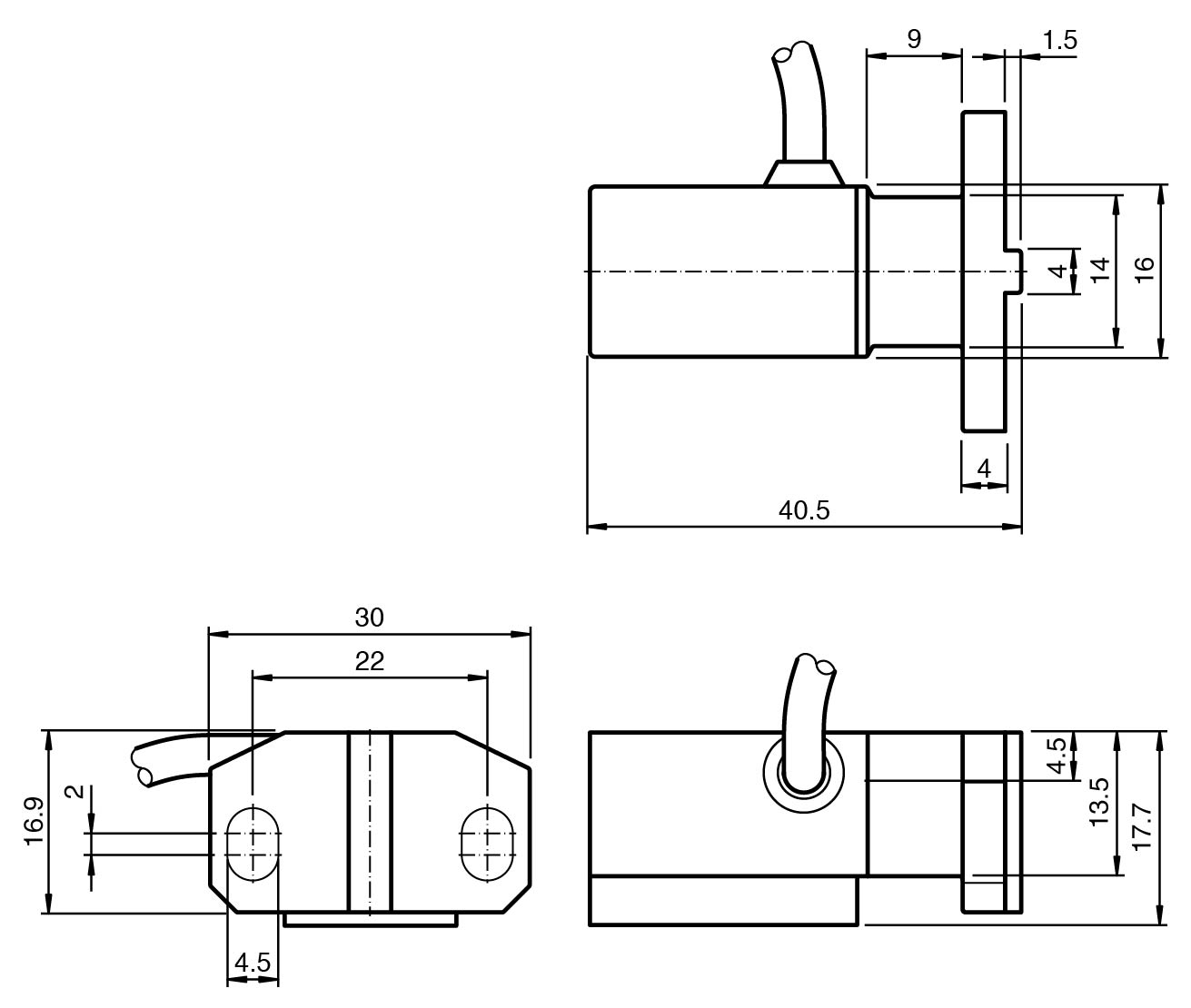

尺寸	尺寸
高度17 mm宽度30 mm长度40 mm	高度17 mm宽度30 mm长度40 mm
外壳	锌压铸件，镀镍盖子， PBT
目标	软钢，如 1.0037、SR235JR（之前为 St37-2）
高度	17 mm
宽度	30 mm
长度	40 mm
