TECHNICAL DATA
规格参数
通用规格
| 物距 | 0,5 ... 2 mm |
|---|---|
| 测量范围 | 0 ... 15 mm |
| 工作电压 | 18 ... 30 V DC |
| 反极性保护 | 反极性保护 |
| 线性度误差 | ± 0,3 mm |
| 重复精度 | ± 0,5 mm |
| 分辨率 | 10 µm |
| 温度漂移 | ± 0,4 mm 在 0.5 毫米范围内...14.5 毫米（1 毫米物距） |
| 空载电流 | ≤ 22 mA |
| MTTFd | 830 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 接口类型 | IO-Link （通过 C/Q = 针脚 4） |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断 - I&D 智能传感器 - SSP 0 智能传感器 - SSP 3.1 |
| 过程数据 | 输入 4 字节- 测量值 16 位- 量程 8 位- 信号质量指示器 2 位- 开关信号 1 1 位- 开关信号 2 1 位 |
| 供应商 ID | 1 (0x0001) |
| 设备 ID | 2097413 (0x200105) |
| 传输速率 | COM 2 (38.4 kb/s) |
| 最小循环时间 | 3 ms |
| SIO 模式支持 | 是 |
| 兼容主端口类型 | A 类 B 类 |
| 输出类型 | 1 路推挽（4 合 1）输出，短路保护，反极性保护，过电压保护 |
| 工作电流 | ≤ 100 mA / 输出 |
| 电压降 | ≤ 3 V |
| 短路保护 | 脉冲式 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2通信接口IEC 61131-9 / IO-Link V1.1.3 | 标准EN IEC 60947-5-2通信接口IEC 61131-9 / IO-Link V1.1.3 |
| 标准 | EN IEC 60947-5-2 |
| 通信接口 | IEC 61131-9 / IO-Link V1.1.3 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |

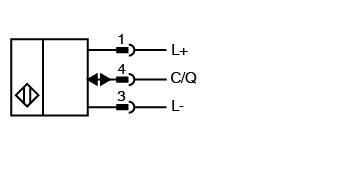

| 连接类型 | 5 针 M12 x 1 连接器 |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 外壳锌压铸件，镀镍 盖子 PA 感应面 PBT目标软钢，如 1.0037、SR235JR（之前为 St37-2） | 外壳锌压铸件，镀镍 盖子 PA 感应面 PBT目标软钢，如 1.0037、SR235JR（之前为 St37-2） |

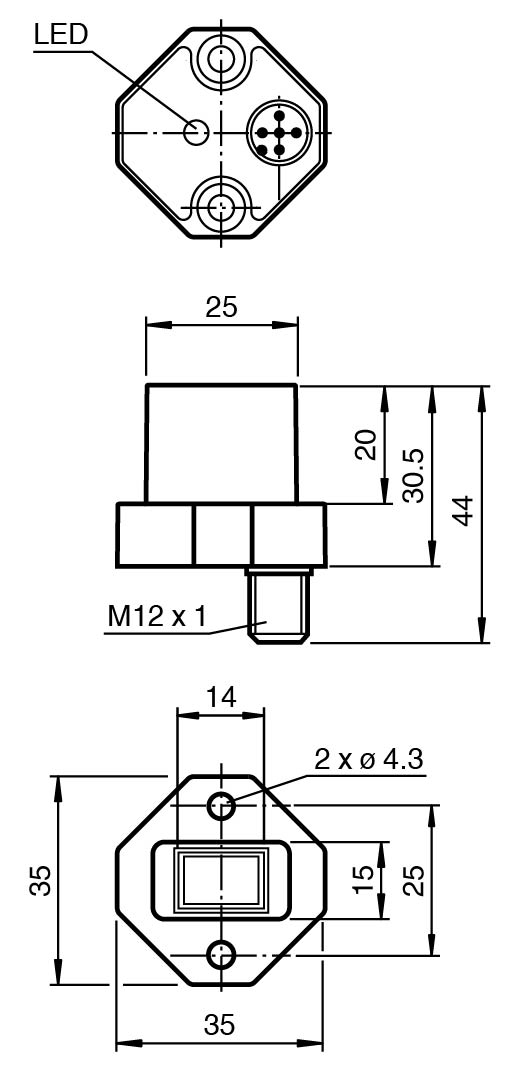

| 尺寸 | 尺寸 |
| 高度30,5 mm宽度35 mm长度35 mm | 高度30,5 mm宽度35 mm长度35 mm |
| 外壳 | 锌压铸件，镀镍 盖子 PA 感应面 PBT |
| 目标 | 软钢，如 1.0037、SR235JR（之前为 St37-2） |
| 高度 | 30,5 mm |
| 宽度 | 35 mm |
| 长度 | 35 mm |
