倍加福

PMI210-F110-IU-V1

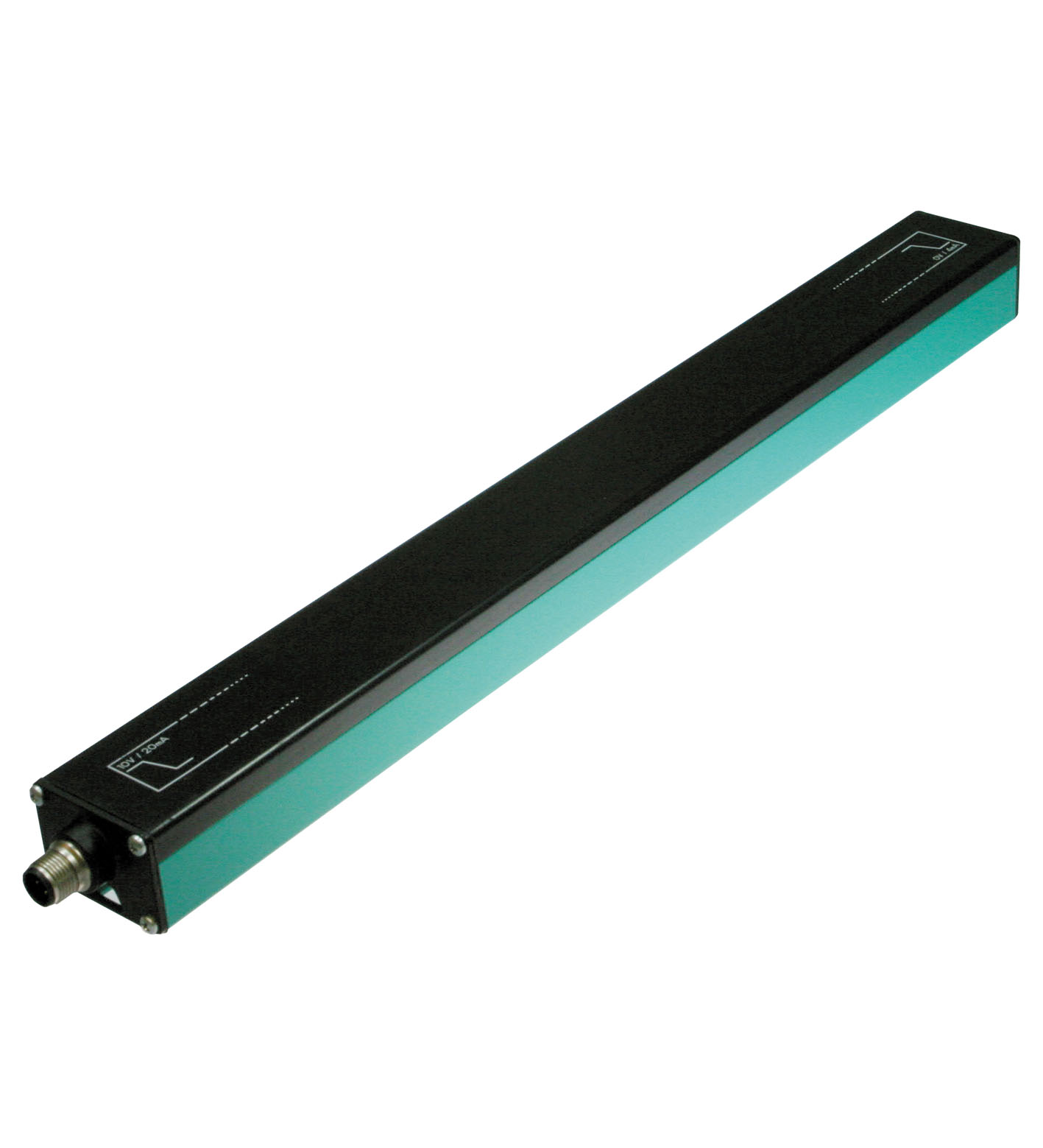

PMI210-F110-IU-V1 感应式定位系统

订货号: 191142
产品分类: 电感式位置测量系统

感应式定位系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关元件功能	模拟、电流或电压输出
物距	最大 6 mm
测量范围	0 ... 210 mm
工作电压	18 ... 30 V DC
反极性保护	反极性保护
线性度误差	± 0,4 mm
重复精度	± 0,2 mm
分辨率	210 µm
温度漂移	±0.5 mm (-25 °C ...70 °C)
空载电流	≤ 40 mA
工作电压指示灯	绿色 LED
MTTFd	337 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
输出类型	1 电流输出： 4 ... 20 mA 1 电压输出： 0 ... 10 V
负载电阻器	电流输出： ≤ 400 Ω 电压输出： ≥ 1000 Ω
短路保护	电压输出：脉冲式
符合标准	符合标准
标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012	标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012
标准	EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)

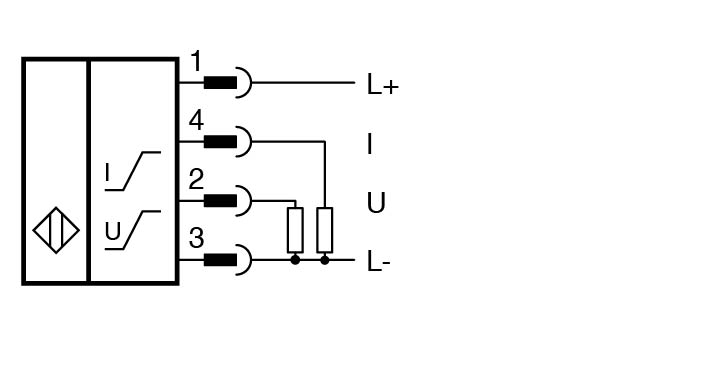

连接类型	4 针 M12 x 1 连接器
外壳长度 L	250 mm
防护等级	IP65
材料	材料
外壳PA 6 / AL目标软钢，如 1.0037、SR235JR（之前为 St37-2）	外壳PA 6 / AL目标软钢，如 1.0037、SR235JR（之前为 St37-2）

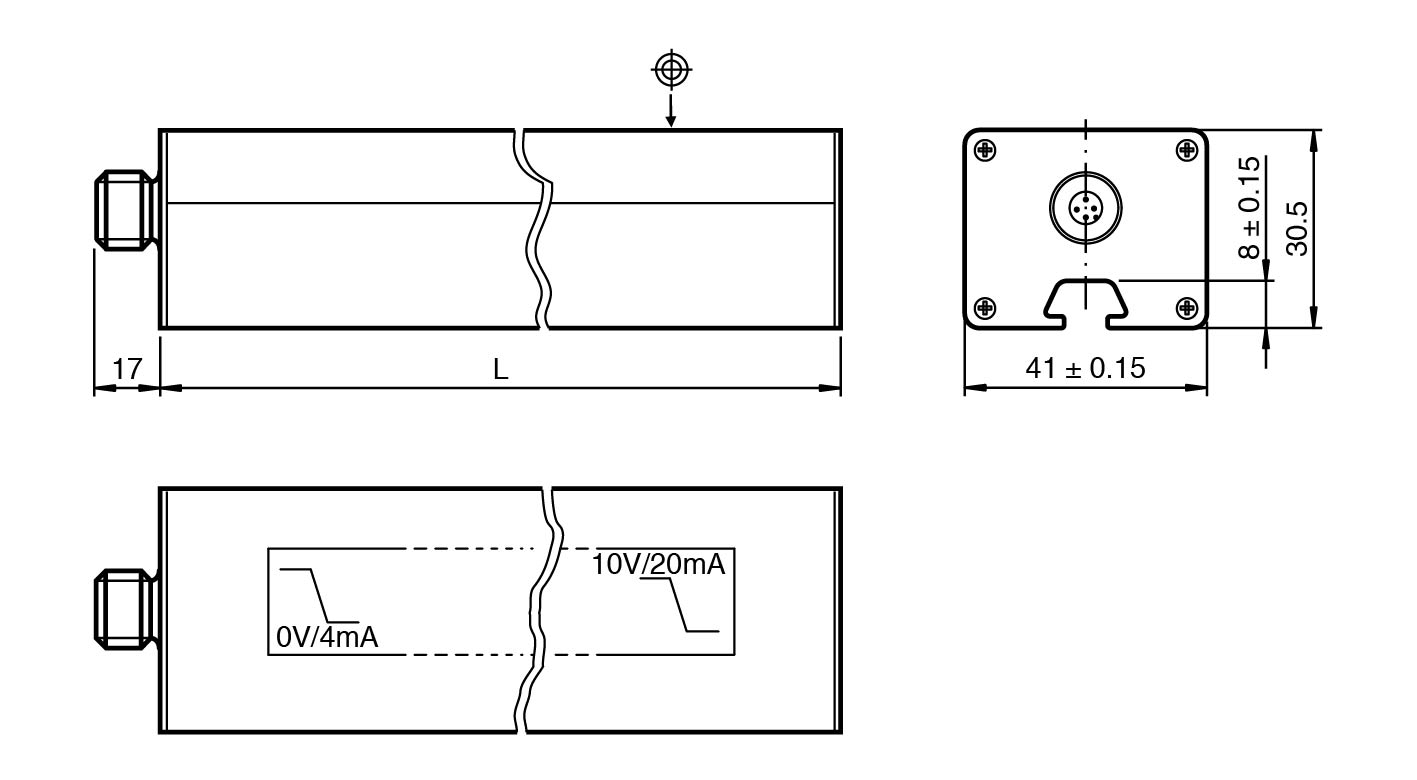

尺寸	尺寸
高度30 mm宽度41 mm长度267 mm	高度30 mm宽度41 mm长度267 mm
注意	有关精度的数据仅适用于当与待检测物体的距离处于以下范围内时：1 ... 6 mm。
外壳	PA 6 / AL
目标	软钢，如 1.0037、SR235JR（之前为 St37-2）
高度	30 mm
宽度	41 mm
长度	267 mm
