产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 安装 | 非齐平 |
|---|---|
| 测量范围 | 360° |
| 旋转速度 | max. 100 min-1 |
| 工作电压 | 18 ... 30 V |
| 反极性保护 | 反极性保护 |
| 重复精度 | ± 0,25 ° |
| 分辨率 | 0.4° |
| 温度漂移 | 0,02 ° / °C (-25 °C ...70 °C) |
| 空载电流 | ≤ 45 mA |
| 工作电压指示灯 | 绿色 LED |
| MTTFd | 265 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 输出类型 | 2 路开关输出，PNP，常开 ， 反极性保护 ， 短路保护 |
| 工作电流 | ≤ 100 mA |
| 电压降 | ≤ 3 V |
| 短路保护 | 脉冲式 |
| 输出类型 | 1 电流输出： 4 ... 20 mA |
| 线性度误差 | ± 0,6 ° ，（带原装执行器） |
| 负载电阻器 | ≤ 400 Ω |
| 符合标准 | 符合标准 |
| 标准EN 60947-5-2:2007 IEC 60947-5-2:2007 | 标准EN 60947-5-2:2007 IEC 60947-5-2:2007 |
| 标准 | EN 60947-5-2:2007 IEC 60947-5-2:2007 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 100 °C (-40 ... 212 °F) |

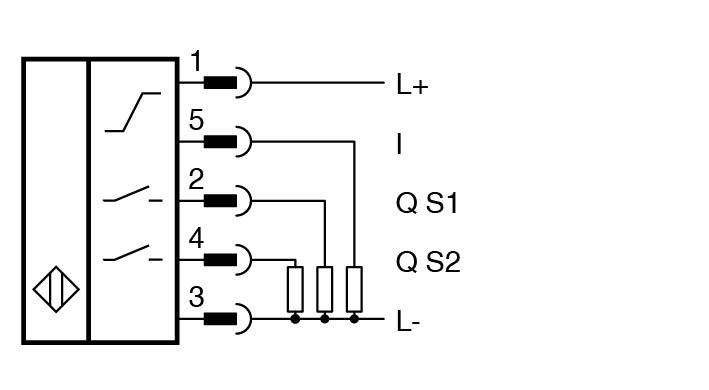

| 连接类型 | 5 针 M12 x 1 连接器 |
| 外壳材料 | PBT |
| 轴直径 | max. 27,5 mm 钢 |
| 防护等级 | IP67 |
| 质量 | 180 g |

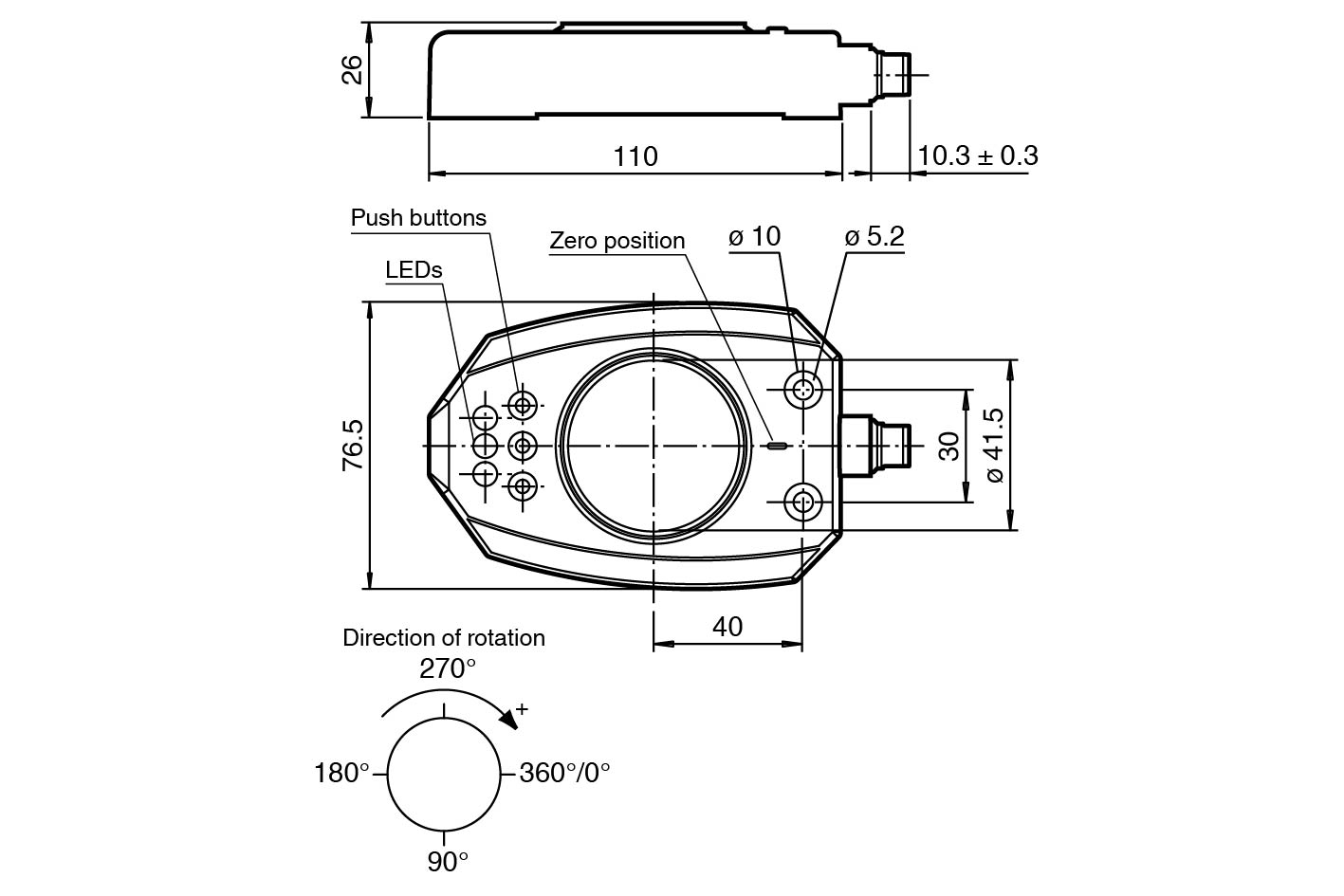

| 尺寸 | 尺寸 |
| 高度22 mm宽度76,5 mm长度120 mm | 高度22 mm宽度76,5 mm长度120 mm |
| 高度 | 22 mm |
| 宽度 | 76,5 mm |
| 长度 | 120 mm |
