倍加福

PMI40-F90-U-V15

PMI40-F90-U-V15 感应式定位系统

订货号: 70103268
产品分类: 电感式位置测量系统

感应式定位系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关元件功能	模拟电压输出
物距	0,5 ... 3 mm ，推荐： 1,5 mm
测量范围	0 ... 40 mm
线性度范围	1 ... 39 mm
工作电压	12 ... 30 V DC
反极性保护	反极性保护
线性度误差	在测量范围内：± 0,8 mm 在线性度范围内：± 0,4 mm
重复精度	± 0,1 mm
分辨率	50 µm
温度漂移	±0.5 mm (-25 °C ...70 °C)
空载电流	≤ 40 mA
工作电压指示灯	绿色 LED
MTTFd	365 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
LED S3	已配置的模拟测量范围中的阻尼块
状态 LED	绿色/红色 LED
输出类型	输出电压 0 ...10 V DC
负载电阻器	输出电压 ≥ 1000 Ω
短路保护	电压输出：电流限制
符合标准	符合标准
标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 EN 60947-5-7:2003 IEC 60947-5-7:2003	标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 EN 60947-5-7:2003 IEC 60947-5-7:2003
标准	EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 EN 60947-5-7:2003 IEC 60947-5-7:2003
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC
环境温度	-25 ... 85 °C (-13 ... 185 °F)

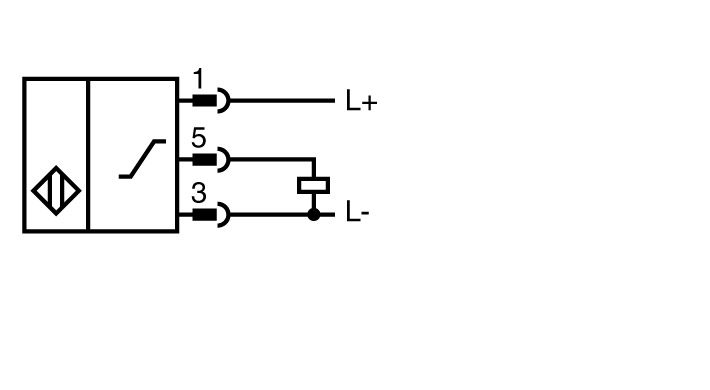

连接类型	5 针 M12 x 1 连接器
防护等级	IP67 / IP69K
材料	材料
外壳PBT，不锈钢 1.4571 ，黄铜，镀镍目标软钢，如 1.0037、SR235JR（之前为 St37-2）	外壳PBT，不锈钢 1.4571 ，黄铜，镀镍目标软钢，如 1.0037、SR235JR（之前为 St37-2）
质量	56 g

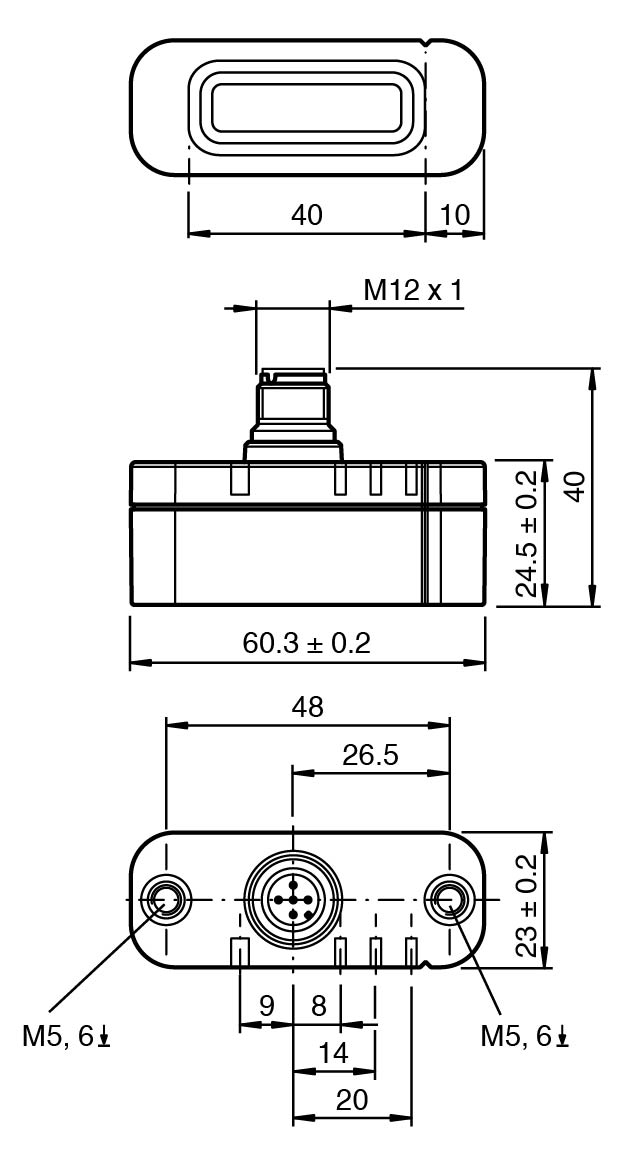

尺寸	尺寸
高度40 mm宽度23 mm长度60,3 mm	高度40 mm宽度23 mm长度60,3 mm
外壳	PBT，不锈钢 1.4571 ，黄铜，镀镍
目标	软钢，如 1.0037、SR235JR（之前为 St37-2）
高度	40 mm
宽度	23 mm
长度	60,3 mm
