倍加福

PMI80-F90-IU-V1

PMI80-F90-IU-V1 感应式定位系统

订货号: 191134
产品分类: 电感式位置测量系统

感应式定位系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关元件功能	模拟、电流或电压输出
物距	0,5 ... 3 mm ，推荐： 2 mm
测量范围	0 ... 80 mm
线性度范围	1 ... 79 mm
工作电压	18 ... 30 V DC
反极性保护	反极性保护
线性度误差	在测量范围内：± 0,8 mm 在线性度范围内：± 0,4 mm
重复精度	± 0,1 mm
分辨率	125 µm
温度漂移	±0.5 mm (-25 °C ...70 °C)
空载电流	≤ 40 mA
工作电压指示灯	绿色 LED
MTTFd	419 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %

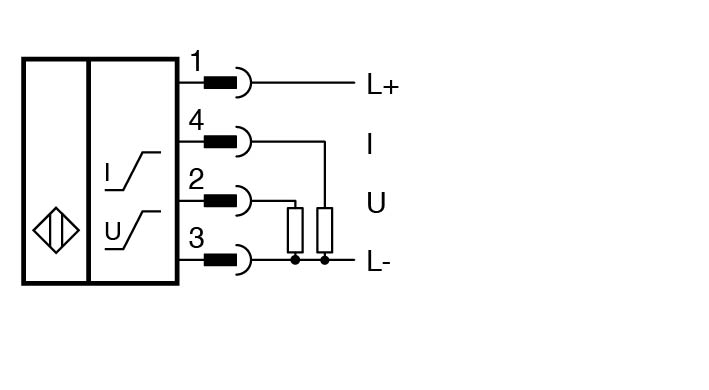

输出类型	1 电流输出： 4 ... 20 mA 1 电压输出： 0 ... 10 V
负载电阻器	电流输出： ≤ 400 Ω 电压输出： ≥ 1000 Ω
短路保护	电压输出：脉冲式
符合标准	符合标准
标准EN 60947-5-2:2007 IEC 60947-5-2:2007 EN 60947-5-7:2003 IEC 60947-5-7:2003	标准EN 60947-5-2:2007 IEC 60947-5-2:2007 EN 60947-5-7:2003 IEC 60947-5-7:2003
标准	EN 60947-5-2:2007 IEC 60947-5-2:2007 EN 60947-5-7:2003 IEC 60947-5-7:2003
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	4 针 M12 x 1 连接器
防护等级	IP67
材料	材料
外壳ABS目标软钢，如 1.0037、SR235JR（之前为 St37-2）	外壳ABS目标软钢，如 1.0037、SR235JR（之前为 St37-2）

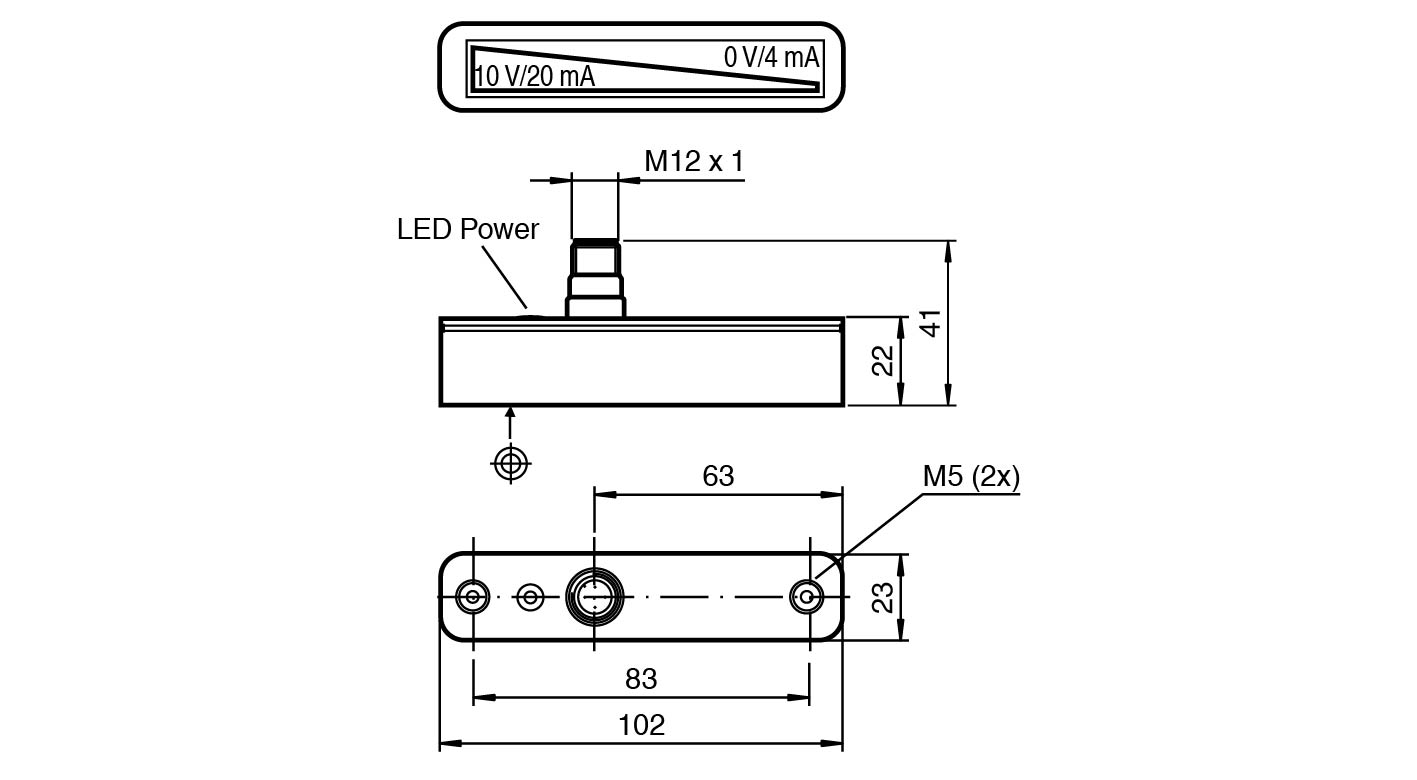

尺寸	尺寸
高度41 mm宽度23 mm长度102 mm	高度41 mm宽度23 mm长度102 mm
外壳	ABS
目标	软钢，如 1.0037、SR235JR（之前为 St37-2）
高度	41 mm
宽度	23 mm
长度	102 mm
