倍加福

PMI90DV-F130-I2E2-V15

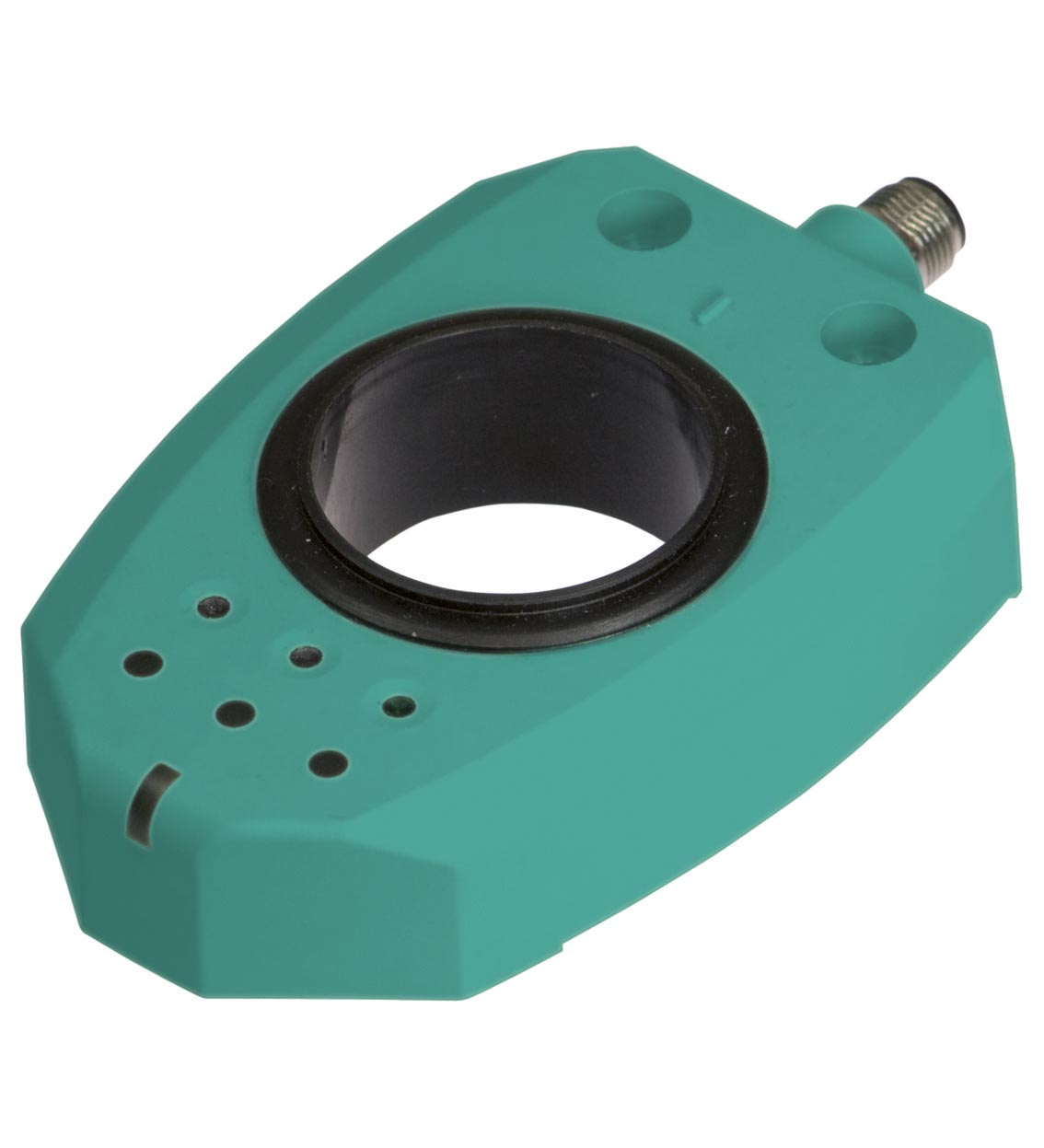

PMI90DV-F130-I2E2-V15 感应测角系统

订货号: 239077
产品分类: 电感式位置测量系统

感应测角系统

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

测量范围	最大 180° 最小 90°
调整范围	180° ， 2 开关框架可编程
工作电压	18 ... 30 V DC
反极性保护	反极性保护
重复精度	± 0,25 °
分辨率	0,2 °
温度漂移	0,02 ° / °C (-25 °C ...70 °C)
空载电流	≤ 45 mA
MTTFd	234 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
黄色 LED 1	开关状态，开关输出 1
黄色 LED 2	开关状态，开关输出 2
电源/错误 LED	状态显示 LED，绿色/红色（通电/缺少执行器/键锁）
LED I	执行器在测量范围内
输出类型	2 路开关输出，PNP，常开，反极性保护，短路保护，可编程
工作电流	≤ 100 mA
开关迟滞	1 °
电压降	≤ 3 V
短路保护	脉冲式
输出类型	电流输出 3,8 ... 20,5 mA (RL < 400 Ω)
线性度误差	± 1,5 ° ，（带原装执行器）
内部测量循环	30 ms
符合标准	符合标准
标准EN 60947-5-2:2007 IEC 60947-5-2:2007	标准EN 60947-5-2:2007 IEC 60947-5-2:2007
标准	EN 60947-5-2:2007 IEC 60947-5-2:2007
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 2 x 100 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)

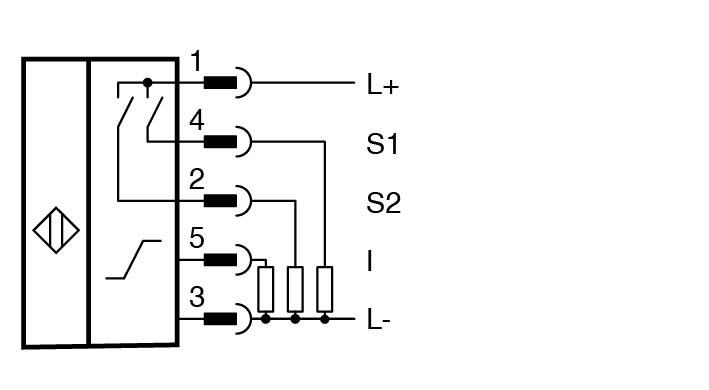

连接类型	5 针 M12 x 1 连接器
防护等级	IP67
材料	材料
外壳PBT目标软钢，如 1.0037、SR235JR（之前为 St37-2）	外壳PBT目标软钢，如 1.0037、SR235JR（之前为 St37-2）
质量	180 g

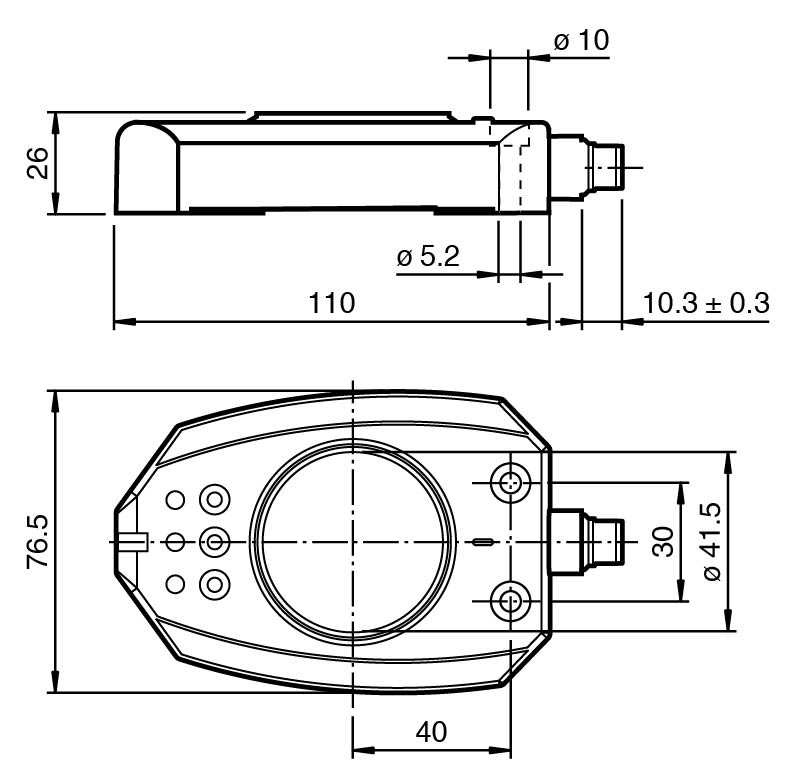

尺寸	尺寸
高度26,5 mm宽度76,5 mm长度120 mm	高度26,5 mm宽度76,5 mm长度120 mm
外壳	PBT
目标	软钢，如 1.0037、SR235JR（之前为 St37-2）
高度	26,5 mm
宽度	76,5 mm
长度	120 mm
