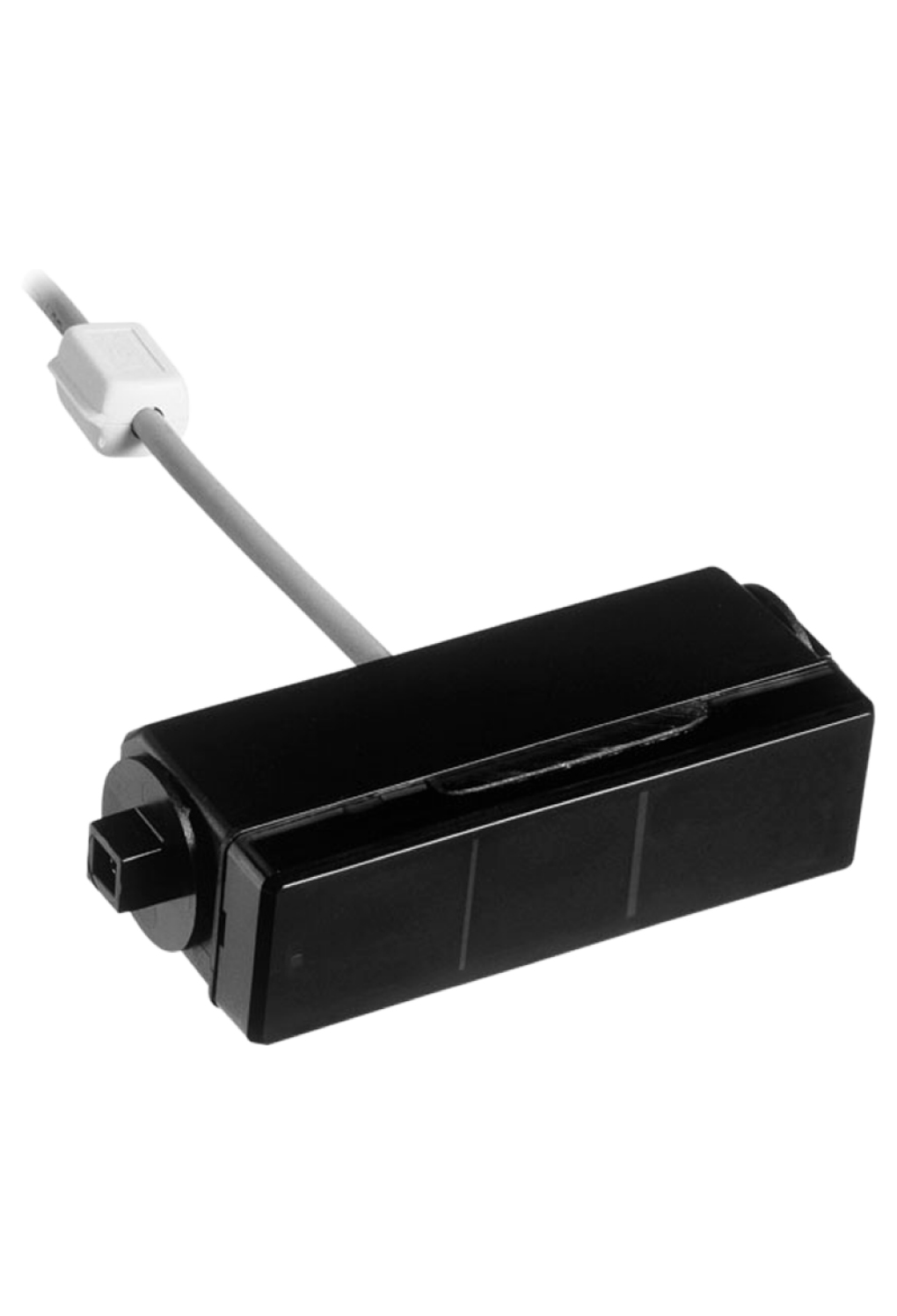

TECHNICAL DATA
规格参数
通用规格
| 检测区域 | 总场：2300 mm x 80 mm左/右字段：1150 mm x 80 mm中心区域：1000 mm x 80 mm || （安装高度：2 m） |
|---|---|
| 光源 | 12 x IRED |
| 光源类型 | 调制红外光 |
| 示教时间 | 大约 4 s |
| 打开时间 | 3 s / 10 s，可编程 |
| MTTFd | 630 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 60 % |
| 功能指示灯 | 红色 LED：检测到物体时亮起，在示教期间闪烁 |
| 控制元件 | 开关类型、打开时间和检测区域的可编程开关 |
| 出厂设置 | 右侧检测区域 6 光束 |
| 工作电压 | 12 ... 36 V DC |
| 纹波 | 10 % |
| 空载电流 | 100 mA |
| 开关类型 | 输出激活/禁用可编程 |
| 信号输出 | 1 路 PNP，短路保护，反极性保护，集电极开路 |
| 开关电压 | 38 V DC |
| 开关电流 | 200 mA |
| 响应时间 | < 50 ms |
| 断电延时 | 200 ms |
| 符合标准 | 符合标准 |
| 产品标准EN 60947-5-2标准EN 50155 第 12.2.3 / 12.2.5 / 12.2.7 / 12.2.8 / 12.2.11 / 12.2.14 节 详细信息请参见测试报告易燃性阻燃性符合 UN/ECE-R118 或 ISO 14572 标准 | 产品标准EN 60947-5-2标准EN 50155 第 12.2.3 / 12.2.5 / 12.2.7 / 12.2.8 / 12.2.11 / 12.2.14 节 详细信息请参见测试报告易燃性阻燃性符合 UN/ECE-R118 或 ISO 14572 标准 |
| 产品标准 | EN 60947-5-2 |
| 标准 | EN 50155 第 12.2.3 / 12.2.5 / 12.2.7 / 12.2.8 / 12.2.11 / 12.2.14 节 详细信息请参见测试报告 |
| 易燃性 | 阻燃性符合 UN/ECE-R118 或 ISO 14572 标准 |
| UN/ECE 法规第 10 (E1) 号 | 型式批准号： 046982 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 安装高度 | 1000 ... 2500 mm |
| 防护等级 | IP52 |
| 连接 | AMP 连接器 6 针 ， 2 m 固定缆线 |
| 材料 | 材料 |
| 外壳PC/ABS光学端面PMMA | 外壳PC/ABS光学端面PMMA |
| 质量 | 大约 100 g |

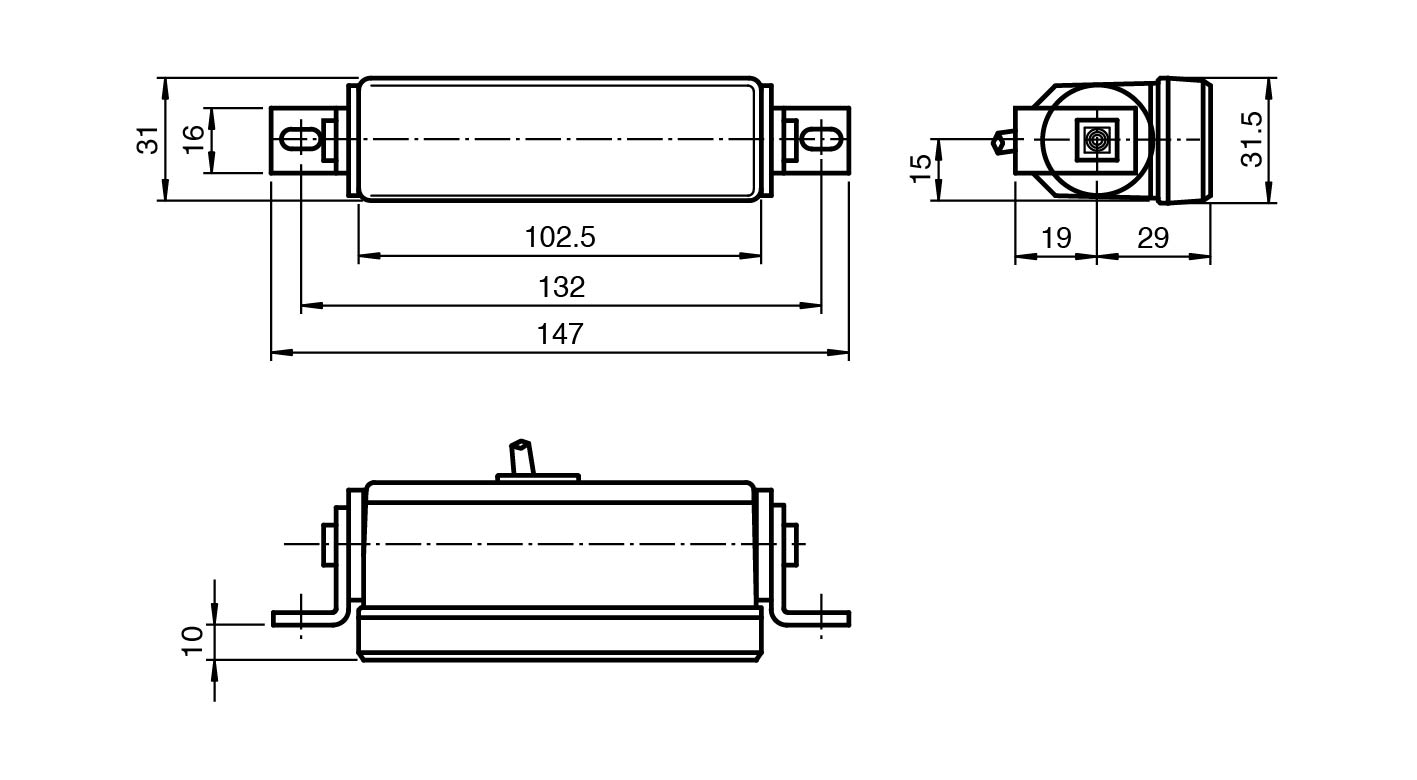

| 尺寸 | 尺寸 |
| 高度45 mm宽度102 mm深度32 mm | 高度45 mm宽度102 mm深度32 mm |
| 外壳 | PC/ABS |
| 光学端面 | PMMA |
| 高度 | 45 mm |
| 宽度 | 102 mm |
| 深度 | 32 mm |
