产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 通过速度 | ≤ 8 m/s |
|---|---|
| 测量范围 | 最大 100000 m |
| 光源类型 | 内置 LED 灯 （红/蓝） |
| 读取距离 | 100 mm |
| 景深 | - 24 mm / + 40 mm |
| 视野 | 类型 60 mm x 35 mm |
| 环境光限制 | 30000 Lux |
| 准确度 | 准确度 |
| 非安全相关 X± 0,2 mm安全相关 X参见原始说明 | 非安全相关 X± 0,2 mm安全相关 X参见原始说明 |
| 非安全相关 X | ± 0,2 mm |
| 安全相关 X | 参见原始说明 |
| 摄像头 | 摄像头 |
| 类型CMOS ， 全局快门 | 类型CMOS ， 全局快门 |
| 处理器 | 处理器 |
| 时钟脉冲频率600 MHz计算速度4800 MIPS数字分辨率32 Bit | 时钟脉冲频率600 MHz计算速度4800 MIPS数字分辨率32 Bit |
| 类型 | CMOS ， 全局快门 |
| 时钟脉冲频率 | 600 MHz |
| 计算速度 | 4800 MIPS |
| 数字分辨率 | 32 Bit |
| 安全完整性级别 (SIL) | SIL 3 |
| 性能水平 (PL) | PL e |
| 类别 | 4 类 |
| 反应时间 | 165 ms |
| MTTF | 41 a |
| MTTFd | 104,74 a |
| 任务时间 (TM) | 20 a |
| PFH | 1,09 E-8 类型 |
| LED 指示 | 7 个 LED（通信，状态消息） |
| 工作电压 | 20 ... 30 V DC ， PELV |
| 空载电流 | 最大 300 mA |
| 功耗 | 6 W |
| 接口类型 | 100 BASE-TX |
| 协议 | PROFINET IO Real-Time (RT) 一致性类别 B |
| 传输速率 | 100 MBit/s |
| 现场总线标准 | PROFIsafe 符合 IEC 61784-3-3 标准；型材 2.4 |
| 功能安全 | EN ISO 13849-1:2023 EN 61508:2010 第 1-7 部分 |
| 耐冲击性 | EN 60068-2-27:2009 |
| 抗振性 | EN 60068-2-6:2008 |
| 发射干扰 | EN 61000-6-4:2007+A1:2011 |
| 抗扰度 | EN 61000-6-7:2015 EN 61326-3-1:2017 |
| 光生物安全性 | 风险组 1 根据 IEC 62471 |
| CE 符合性 | CE |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| TüV 认证 | TÜV Rheinland 01/205/5669.02/25 |
| 工作温度 | 0 ... 45 °C (32 ... 113 °F) ， -20 ... 45 °C (-4 ... 113 °F) （无冷凝；防止透镜上结冰！） |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 90 % ，无冷凝 |
| 海拔高度 | max. 2000 m 高于 MSL |

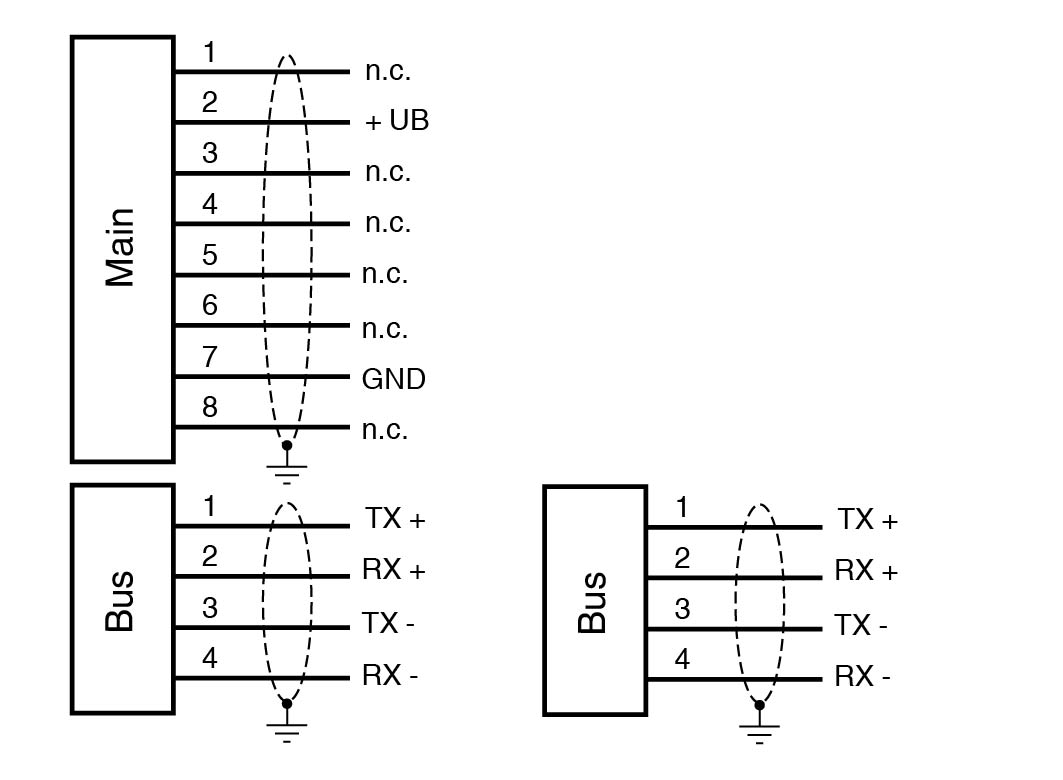

| 连接类型 | 8 针 M12x1 连接器，标准 4 针 M12x1 插座，D 码 (LAN) 4 针 M12x1 插座，D 码 (LAN) |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 外壳PC/ABS | 外壳PC/ABS |
| 质量 | 大约 200 g |

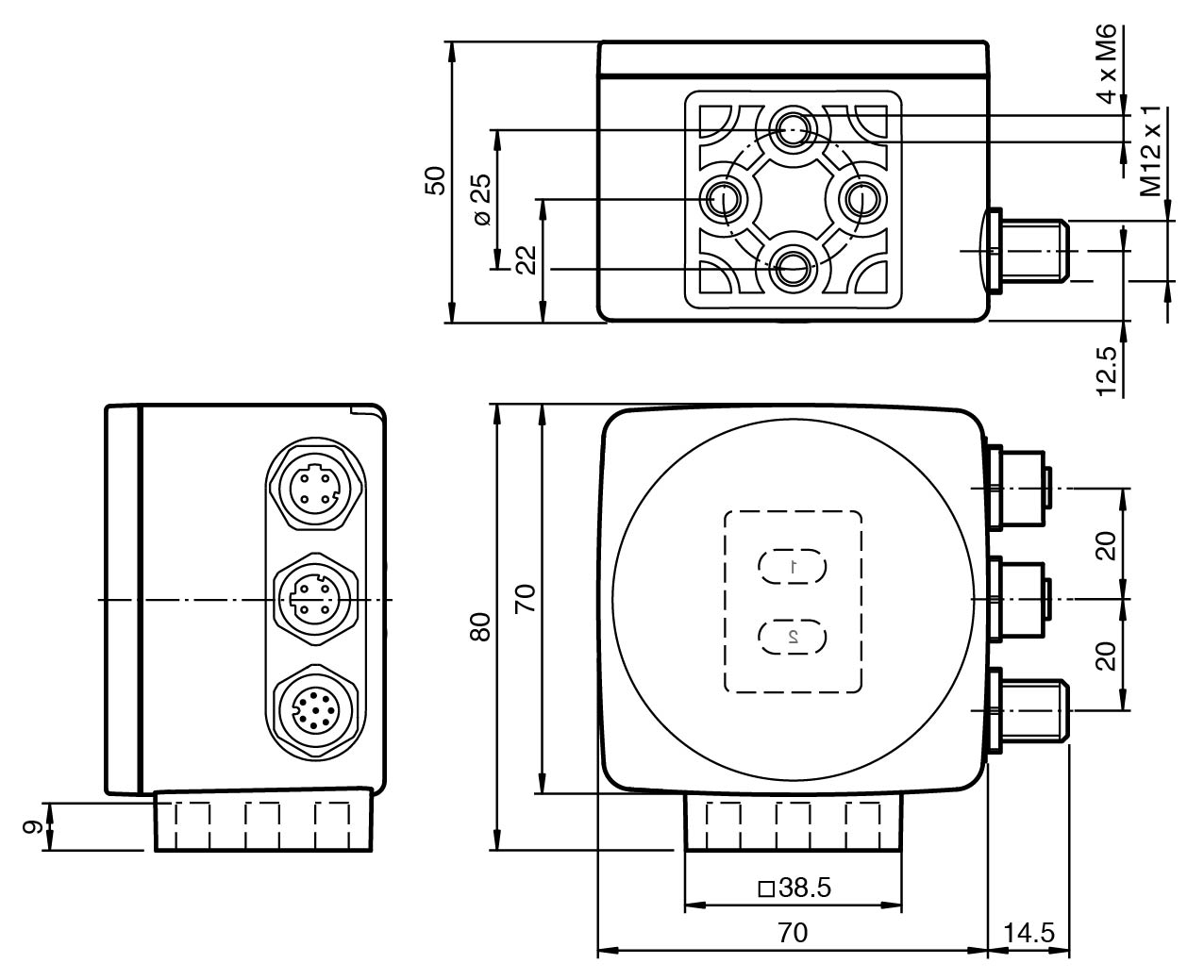

| 尺寸 | 尺寸 |
| 高度70 mm宽度70 mm深度50 mm | 高度70 mm宽度70 mm深度50 mm |
| 外壳 | PC/ABS |
| 高度 | 70 mm |
| 宽度 | 70 mm |
| 深度 | 50 mm |
