产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 通过速度 | ≤ 8 m/s |
|---|---|
| 测量范围 | 最大 10000 m |
| 光源类型 | 内置 LED 灯 （红） |
| 扫描速率 | 100 s-1 |
| 读取距离 | 100 mm |
| 景深 | + 30 mm / - 30 mm |
| 读取区域 | 60 mm x 35 mm |
| 环境光限制 | 100000 Lux |
| 准确度 | ± 0,2 mm |
| 摄像头 | 摄像头 |
| 类型CMOS ， 全局快门 | 类型CMOS ， 全局快门 |
| 处理器 | 处理器 |
| 时钟脉冲频率600 MHz计算速度4800 MIPS数字分辨率32 Bit | 时钟脉冲频率600 MHz计算速度4800 MIPS数字分辨率32 Bit |
| 类型 | CMOS ， 全局快门 |
| 时钟脉冲频率 | 600 MHz |
| 计算速度 | 4800 MIPS |
| 数字分辨率 | 32 Bit |
| MTTFd | 93 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| LED 指示 | 7 个 LED（通信、辅助对齐、状态信息） |
| 工作电压 | 15 ... 30 V DC ， PELV |
| 空载电流 | 最大 200 mA |
| 功耗 | 3 W |
| 接口类型 | SSI 接口 |
| 数据输出码 | 格雷码，二进制码 ，可编程 |
| 单稳态触发时间 | Tm = 10 µs |
| 时钟频率 | 100 ... 1000 kHz |
| 查询循环时间 | ≥ 3 ms |
| 暂停时间 | ≥ 20 µs 可进行双重请求，如果 tp≤ 10 µs |
| 接口类型 | USB （串行通信端口） |
| 协议 | 8E1 |
| 传输速率 | 38,4 ... 460,8 kBit/s |
| 输入类型 | 1 至 2 路功能输入 ， 可编程 |
| 输入阻抗 | ≥ 27 kΩ |
| 输出类型 | 1 至 2 路开关输出 ， PNP ， 可编程 ， 短路保护 |
| 开关电压 | 工作电压 |
| 开关电流 | 150 mA 每个输出 |
| 光生物安全性 | 免除组 根据 EN 62471:2008 |
| 发射干扰 | EN 61000-6-4:2007+A1:2011 |
| 抗扰度 | EN 61000-6-2:2005 |
| 耐冲击性 | EN 60068-2-27:2009 |
| 抗振性 | EN 60068-2-6:2008 |
| CE 符合性 | CE |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 工作温度 | 0 ... 60 °C (32 ... 140 °F) ， -20 ... 60 °C (-4 ... 140 °F) （无冷凝；防止透镜上结冰！） |
| 存储温度 | -20 ... 85 °C (-4 ... 185 °F) |
| 相对湿度 | 90 % ，无冷凝 |

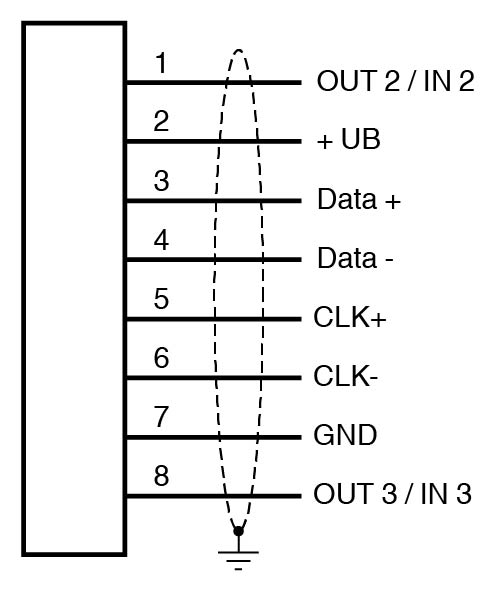

| 连接类型 | 8 针 M12 x 1 连接器 |
| 防护等级 | IP67 |
| 材料 | 材料 |
| 外壳PC/ABS | 外壳PC/ABS |
| 质量 | 大约 170 g |

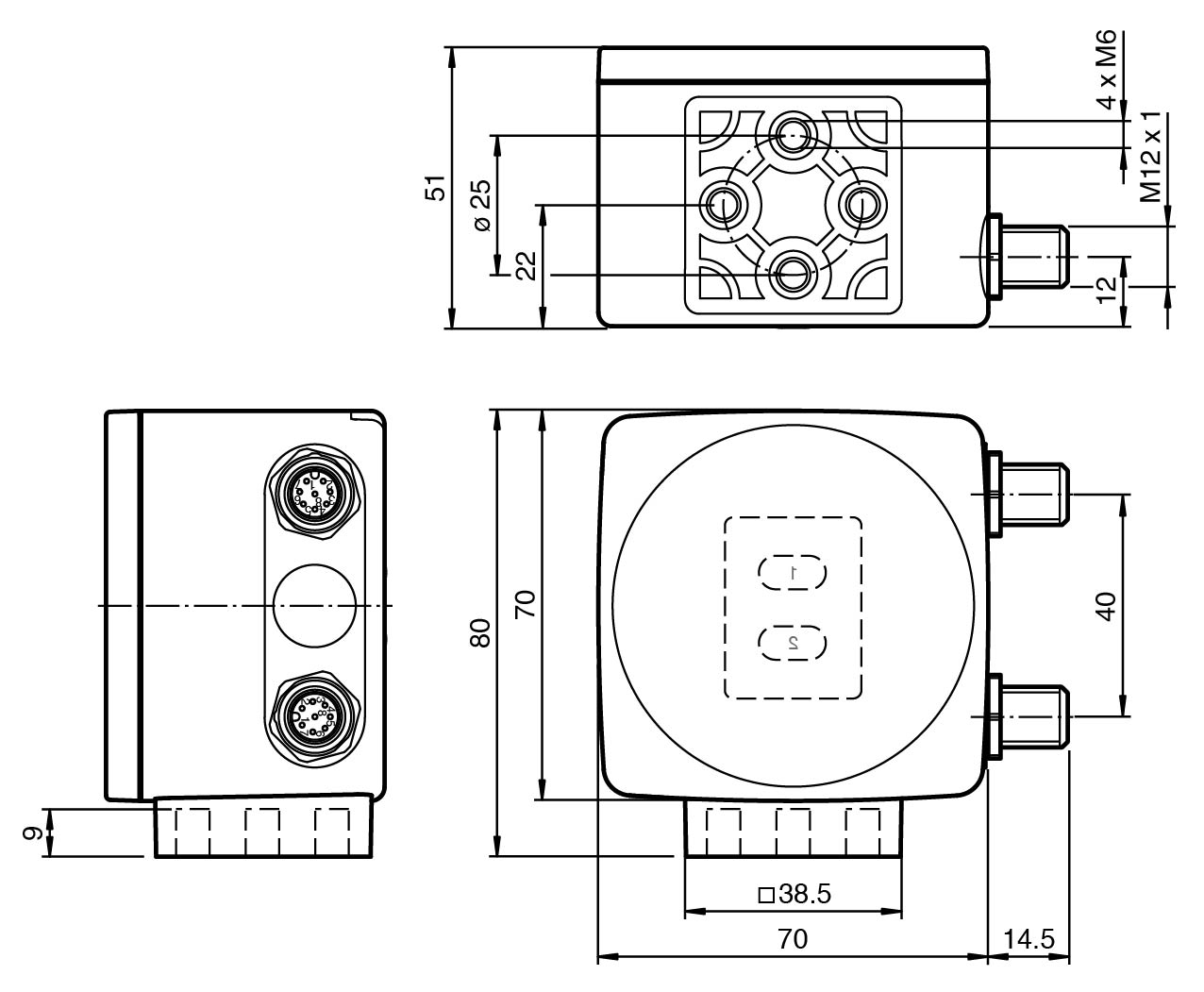

| 尺寸 | 尺寸 |
| 高度70 mm宽度70 mm深度50 mm | 高度70 mm宽度70 mm深度50 mm |
| 外壳 | PC/ABS |
| 高度 | 70 mm |
| 宽度 | 70 mm |
| 深度 | 50 mm |
| X 分辩率（协议） | 1 mm |
| Y 分辩率（协议） | 1 mm |
| 编码带方向 | 0 ° |
| “常开位置”X 值 | 0 |
| “常开位置”Y 值 | 0 |
| “常开位置”速度值 | 127 |
| 超速阈值（协议） | 12,5 m/s |
| 出现错误时的 X 值 | 错误编号 |
| 出现错误时的 Y 值 | 错误编号 |
| 出现错误时的速度值 | 错误编号 |
| SSI 编码 | 数字 |
| 编码带宽度 | 列成一排 |
| X 位置偏移 | 0 mm |
| 功能输入/输出 | 熄灭 |
| 数据内容 | X 位置 ， 状态 |
