TECHNICAL DATA
规格参数
通用规格
| 通过速度 | ≤ 12,5 m/s |
|---|---|
| 最大轨迹长度 | max. 100000 m |
| 光源类型 | 内置 LED 灯 （红） |
| 评估频率 | 40 s-1 |
| 延迟 | 50 ms |
| 读取距离 (z) | 100 mm |
| z 方向读取公差± 30 mm | z 方向读取公差± 30 mm |
| 视野 | 120 mm x 80 mm （当 z = 100 mm 时） |
| y 方向读取公差± 30 mm （当 z = 100 mm 时） | y 方向读取公差± 30 mm （当 z = 100 mm 时） |
| 环境光限制 | 100000 Lux |
| x 位置精度 | ± 0,2 mm （当 z = 100 mm 时） |
| y 位置精度 | ± 0,2 mm （当 z = 100 mm 时） |
| 角度精度 | ± 1 ° （当 z = 100 mm 时） |
| z 方向读取公差 | ± 30 mm |
| y 方向读取公差 | ± 30 mm （当 z = 100 mm 时） |
| 摄像头 | 摄像头 |
| 类型CMOS ， 全局快门 | 类型CMOS ， 全局快门 |
| 类型 | CMOS ， 全局快门 |
| MTTFd | 135 a |
| LED 指示 | 2 个 LED 指示灯（通信、状态） |
| 工作电压 | 18 ... 30 V DC ， PELV |
| 空载电流 | 最大 200 mA |
| 功耗 | 3 W （空载时） |
| 接口类型 | IO-Link |
| IO-Link 修正 | 1.1.5 |
| 设备配置文件 | 识别和诊断 - I&D 固件更新 |
| 过程数据 | 位置数据（x、y 坐标） ， Z 轴距离 ， 弯型支架 ， 速度（双向） ， 状态数据 ， 图像计数器 ， 质量指数 ， 警告 ， 事件标记号 ， 检测到的代码数量 |
| SIO 模式支持 | 无 |
| 兼容主端口类型 | A 类 |
| 编号 | 0 ... 2 ， 可编程 |
| 输入类型 | 0 信号：非交换式或 -UB ...+ 7 V1 信号： +13 V ... +UB |
| 输入阻抗 | ≥ 30 kΩ |
| 编号 | 0 ... 2 ， 可编程 |
| 输出类型 | 推挽式 ， PNP ， NPN ， 可编程 |
| 开关电压 | 工作电压 |
| 开关电流 | 100 mA 每个输出 |
| 耐冲击性 | EN 60068-2-27:2009 |
| 抗振性 | EN 60068-2-6:2008 |
| 发射干扰 | EN 61000-6-4:2007+A1:2011 |
| 抗扰度 | EN 61000-6-2:2005 |
| 光生物安全性 | 免除组 根据 EN 62471:2008 |
| CE 符合性 | CE |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 工作温度 | 0 ... 60 °C (32 ... 140 °F) ， -20 ... 60 °C (-4 ... 140 °F) （无冷凝；防止透镜上结冰！） |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 相对湿度 | 90 % ，无冷凝 |
| 连接类型 | 5 针 M12 x 1 连接器 |
| 防护等级 | IP54 |
| 材料 | 材料 |
| 外壳PC/ABS电缆PVC | 外壳PC/ABS电缆PVC |
| 电缆 | 电缆 |
| 护套直径4,8 mm弯曲半径48 mm应力消除60 N长度L0,3 m | 护套直径4,8 mm弯曲半径48 mm应力消除60 N长度L0,3 m |
| 质量 | 大约 125 g |

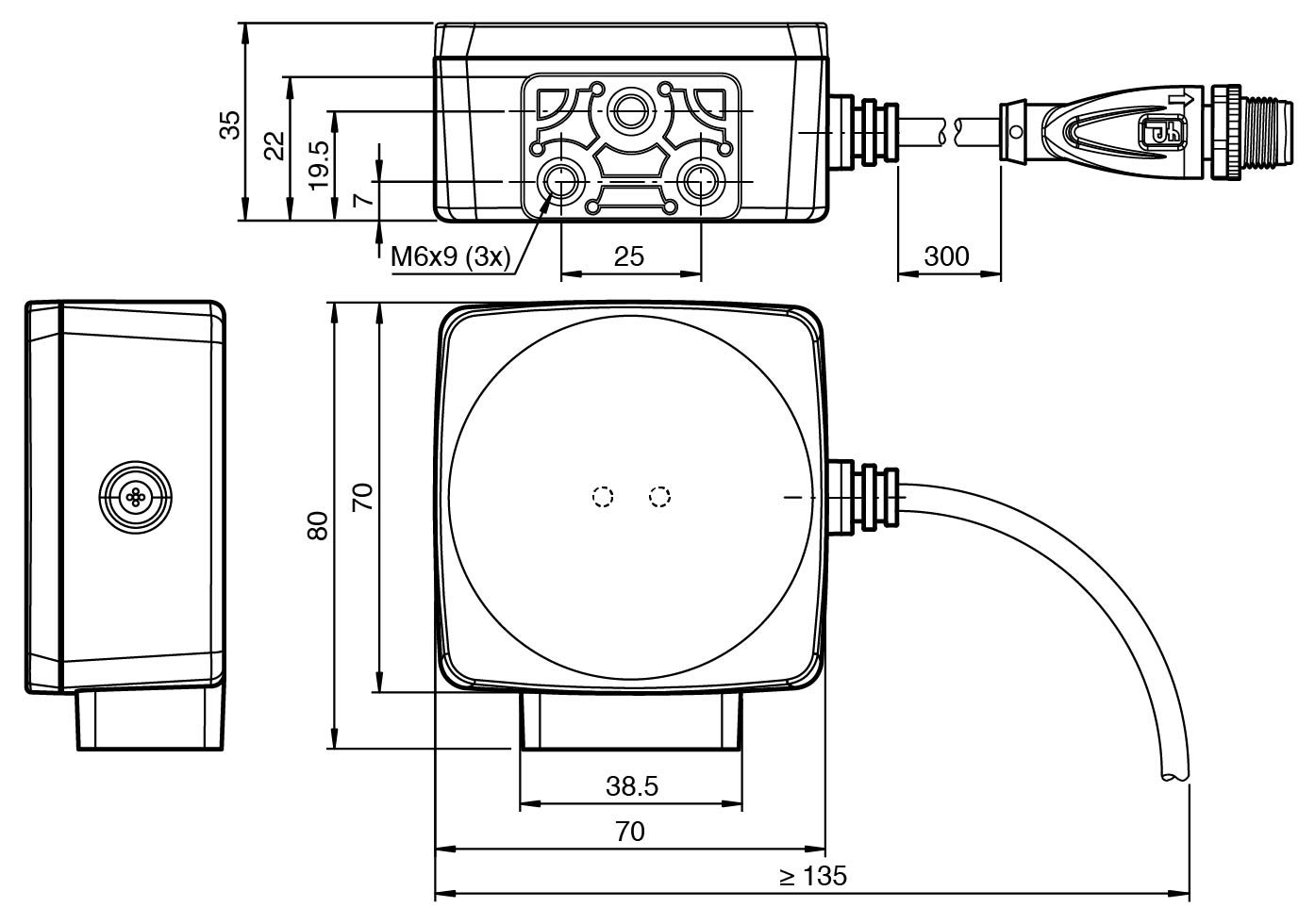

| 尺寸 | 尺寸 |
| 高度80 mm宽度70 mm深度35 mm | 高度80 mm宽度70 mm深度35 mm |
| 外壳 | PC/ABS |
| 电缆 | PVC |
| 护套直径 | 4,8 mm |
| 弯曲半径 | 48 mm |
| 应力消除 | 60 N |
| 长度 | 0,3 m |
| 高度 | 80 mm |
| 宽度 | 70 mm |
| 深度 | 35 mm |
| 方向 | 0 ° / 180 ° |
| x 位置分辨率 | 1 mm |
| y 位置分辨率 | 1 mm |
| 角分辨率 | 0,1 ° |
| 速度分辨率 | 0,01 m/s |
| 输入数据源 | 协议 |
| X 偏移量 | 0 mm |
| 角度偏移 | 0 ° |
| x 位置数据缺失时的行为 | 替代值 0 |
| y 位置数据缺失时的行为 | 替代值 0 |
| 角度数据缺失时的行为 | 替代值 0 |
| 速度数据缺失时的行为 | 替代值 0 |
| 外插法 | 线性外插法 |
| 标记位置 | 标记代替事件标记代替代码带 |
| Q2 | 无功能 ， 高阻抗 |
| Q3 | 无功能 ， 高阻抗 |
