倍加福

PXV100Q-F213-SSI-0.3M-V19

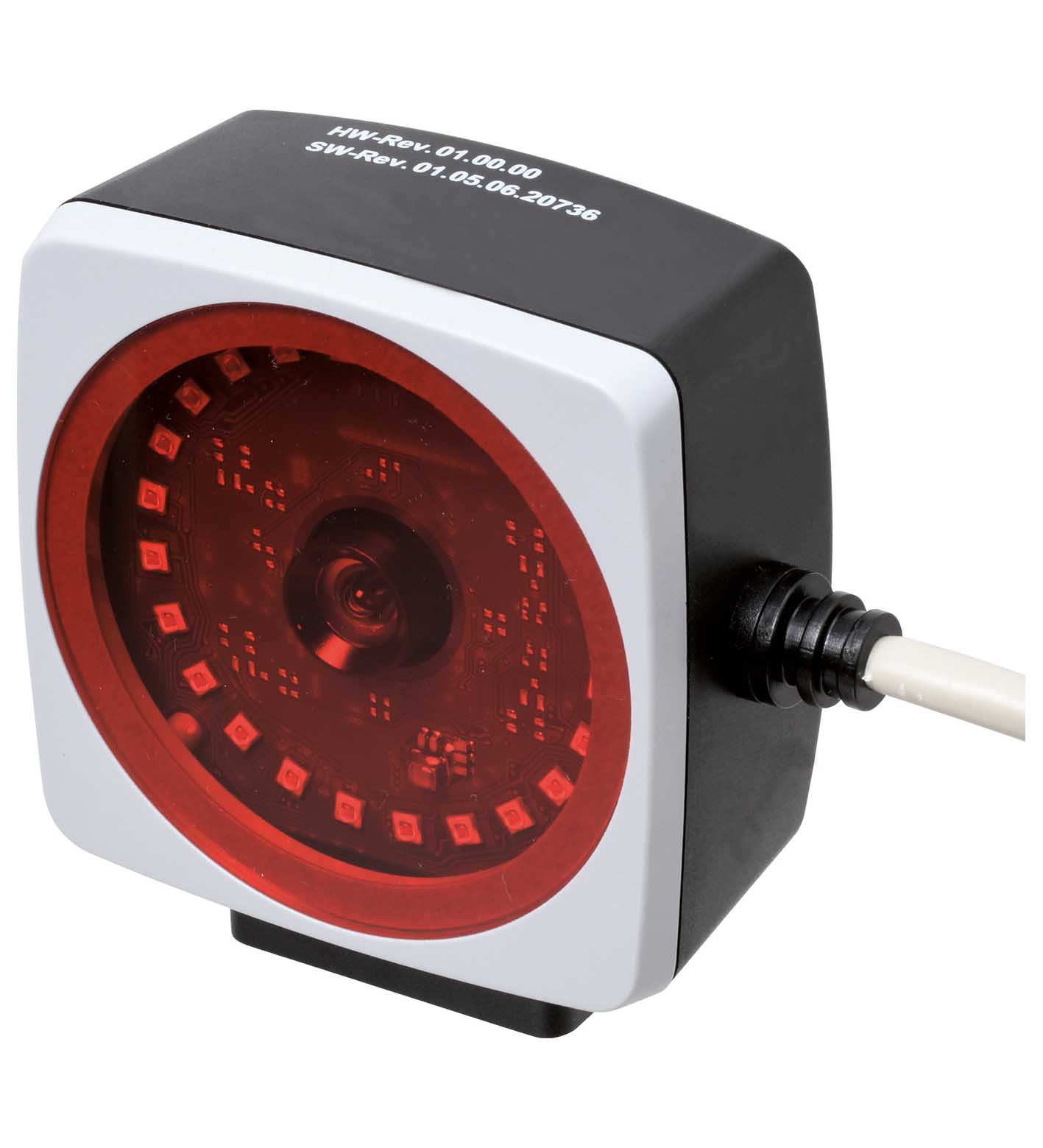

PXV100Q-F213-SSI-0.3M-V19 光学读头

订货号: 70122726-100013
产品分类: 基于视觉原理的线性定位

入射光定位系统读头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

通过速度	≤ 12,5 m/s
最大轨迹长度	max. 100000 m
光源类型	内置 LED 灯（红）
评估频率	40 s-1
延迟	50 ms
读取距离 (z)	100 mm
z 方向读取公差± 30 mm	z 方向读取公差± 30 mm
视野	120 mm x 80 mm （当 z = 100 mm 时）
y 方向读取公差± 30 mm （当 z = 100 mm 时）	y 方向读取公差± 30 mm （当 z = 100 mm 时）
环境光限制	100000 Lux
x 位置精度	± 0,2 mm （当 z = 100 mm 时）
y 位置精度	± 0,2 mm （当 z = 100 mm 时）
z 方向读取公差	± 30 mm
y 方向读取公差	± 30 mm （当 z = 100 mm 时）
摄像头	摄像头
类型CMOS ，全局快门	类型CMOS ，全局快门
类型	CMOS ，全局快门
MTTFd	97 a
LED 指示	2 个 LED 指示灯（通信、状态）
工作电压	15 ... 30 V DC ， PELV
空载电流	最大 200 mA
功耗	3 W （空载时）
接口类型	SSI 接口
数据输出码	格雷码，二进制码，可编程
过程数据	位置数据（x、y 坐标），速度（双向），状态数据，警告
查询循环时间	≥ 3 ms
时钟频率	100 ... 1000 kHz
单稳态触发时间	Tm = 10 µs
暂停时间	≥ 20 µs 可进行双重请求，如果 tp≤ 10 µs
接口	UART 115200 波特率
编号	0 ... 2 ，可编程
输入类型	0 信号：非交换式或 -UB ...+ 7 V1 信号： +13 V ... +UB
输入阻抗	≥ 30 kΩ
编号	0 ... 2 ，可编程
输出类型	推挽式， PNP ， NPN ，可编程
开关电压	工作电压
开关电流	100 mA 每个输出
耐冲击性	EN 60068-2-27:2009
抗振性	EN 60068-2-6:2008
发射干扰	EN 61000-6-4:2007+A1:2011
抗扰度	EN 61000-6-2:2005
光生物安全性	免除组根据 EN 62471:2008
CE 符合性	CE
UL 认证	cULus 认证，2 类电源，1 类外壳
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
工作温度	0 ... 60 °C (32 ... 140 °F) ， -20 ... 60 °C (-4 ... 140 °F) （无冷凝；防止透镜上结冰！）
存储温度	-40 ... 85 °C (-40 ... 185 °F)
相对湿度	90 % ，无冷凝

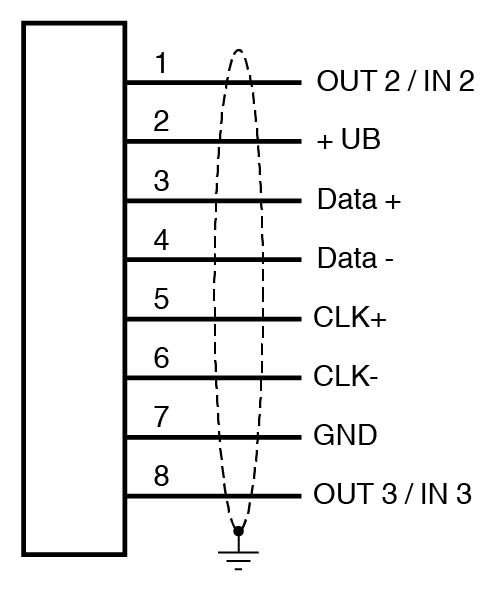

连接类型	8 针 M12 x 1 连接器
防护等级	IP54
材料	材料
外壳PC/ABS电缆PVC	外壳PC/ABS电缆PVC
电缆	电缆
护套直径6,2 mm弯曲半径37 mm应力消除60 N长度L0,3 m	护套直径6,2 mm弯曲半径37 mm应力消除60 N长度L0,3 m
质量	大约 200 g

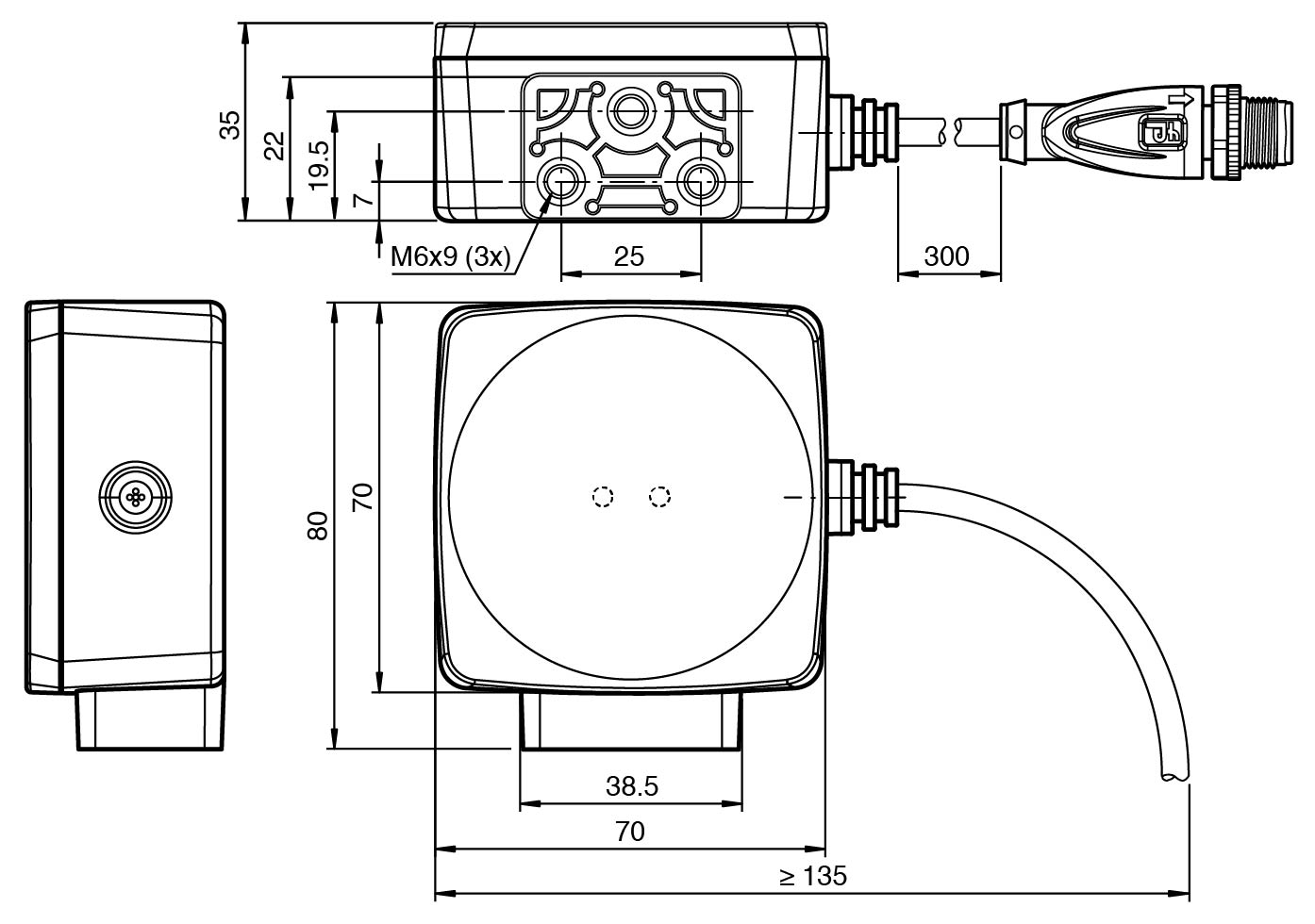

尺寸	尺寸
高度80 mm宽度70 mm深度35 mm	高度80 mm宽度70 mm深度35 mm
外壳	PC/ABS
电缆	PVC
护套直径	6,2 mm
弯曲半径	37 mm
应力消除	60 N
长度	0,3 m
高度	80 mm
宽度	70 mm
深度	35 mm
SSI 编码	数字
数据内容	X 位置（22 位），状态（3 位）
方向	0 ° / 180 °
x 位置分辨率	1 mm
y 位置分辨率	1 mm
速度分辨率	0,1 m/s
X 偏移量	0 mm
x 位置数据缺失时的行为	替代值 0
y 位置数据缺失时的行为	替代值 0
速度数据缺失时的行为	替代值 2147483647
外插法	线性外插法
标记位置	标记代替事件标记代替代码带
输出 2 (OUT2)	PP，质量值（阈值 4）
输出 3 (OUT3)	无功能
