TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 安装高度为 2200 mm、倾角为 60° 时为 2000 x 4500 mm (DxW) 安装高度为 2200 mm、倾角为 60° 时为 4000 x 2000 mm (DxW) |
|---|---|
| 功能原理 | 微波模块 |
| 检测速度 | 最小 0,05 m/s |
| 安装角 | 安装角 |
| 旋转角度-30 ... 30 ° 按照 5 ° 增量倾角0 ... 90 ° 按照 5 ° 增量 | 旋转角度-30 ... 30 ° 按照 5 ° 增量倾角0 ... 90 ° 按照 5 ° 增量 |
| 工作频率 | 24,15 ... 24,25 GHz K 频带 |
| 操作模式 | 雷达运动传感器 |
| 发射器辐射功率 (EIRP) | < 13 dBm |
| 旋转角度 | -30 ... 30 ° 按照 5 ° 增量 |
| 倾角 | 0 ... 90 ° 按照 5 ° 增量 |
| MTTFd | 520 a |
| 任务时间 (TM) | 15 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 检测 : 绿色 LED 按钮 指示 : 黄色/绿色 LED |
| 控制元件 | 用于选择操作模式的按钮 : 灵敏度 ， 方向检测 ， 背景流量抑制 ， 慢动作模式 ， 继电器开关类型、保持时间、抗扰度、弹簧门安装 |
| 控制元件 | 通过远程控制交替选择操作模式 （附件单独订购） |
| 工作电压 | 12 ... 24 V DC ， - 10 % / +30 % 12 ... 24 V AC ， 50 ... 60 Hz ， -10 % / +15 % |
| 空载电流 | ≤ 35 mA 在 24 V DC 时 |
| 功耗 | ≤ 0,85 W ≤ 1 VA |

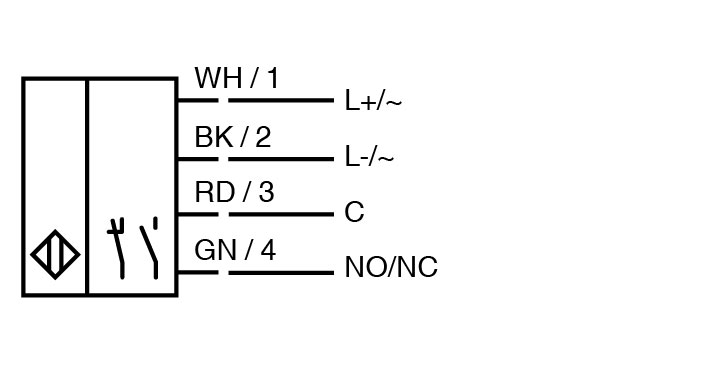

| 开关类型 | 常开/常闭 (NO/NC) |
| 信号输出 | 固态继电器 |
| 开关电压 | 最大 28 V AC / 36 V DC |
| 开关电流 | 最大 0,1 A AC / 0,1 A DC |
| 保持时间 | 最小 1,5 s 最大 20 s |
| CE 符合性 | 2014/53/EU 本设备可在所有欧盟国家和地区使用。 在其他国家和地区，必须遵守所有适用的国家/地区法规。 |
| 工作温度 | -25 ... 55 °C (-13 ... 131 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 相对湿度 | 最大 90 % 无凝露 |
| 安装高度 | 最大 4 m |
| 防护等级 | IP54 |
| 连接 | 连接缆线 2,5 m 包含在交货范围内 |
| 材料 | 材料 |
| 外壳PC（聚碳酸酯） | 外壳PC（聚碳酸酯） |
| 质量 | 大约 120 g |

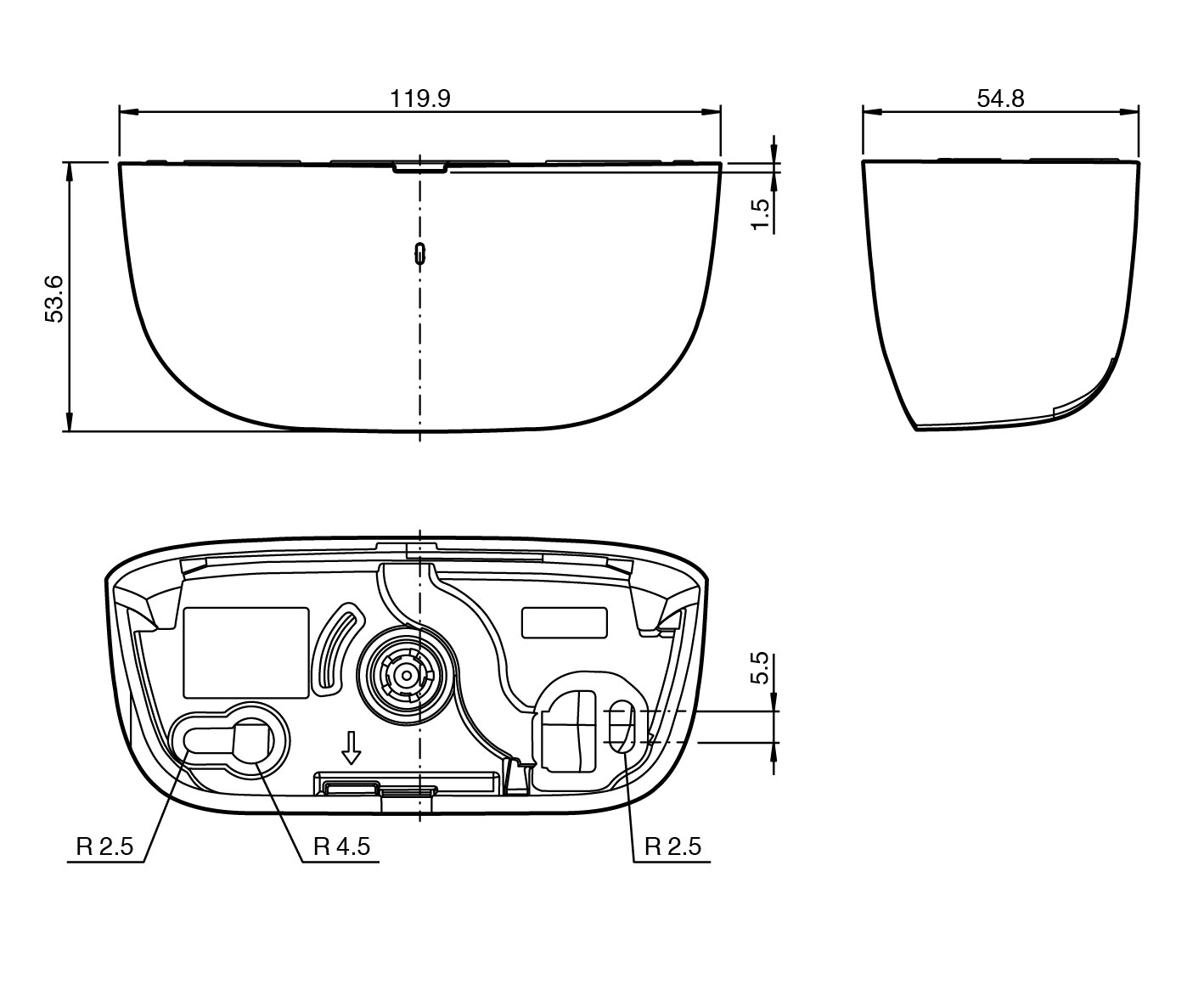

| 尺寸 | 120 mm x 55 mm x 54 mm |
| 高度55 mm宽度120 mm深度54 mm | 高度55 mm宽度120 mm深度54 mm |
| 外壳 | PC（聚碳酸酯） |
| 高度 | 55 mm |
| 宽度 | 120 mm |
| 深度 | 54 mm |
