TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 电路板：安装高度 2200 mm、倾斜角度 30° 时为 2000 x 4500 mm (DxW) 窄：安装高度 2200 mm、倾斜角度 30° 时为 4500 x 2000 mm (DxW) |
|---|---|
| 功能原理 | 微波模块 |
| 检测速度 | 最小 0,1 m/s |
| 安装角 | 0 ... 90 ° 按照 5 ° 增量 |
| 工作频率 | 24,075 ... 24,175 GHz K 频带 |
| 操作模式 | 雷达运动传感器 |
| 发射器辐射功率 (EIRP) | < 20 dBm |
| MTTFd | 300 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 红色 LED |
| 控制元件 | 电位器 ， 用于选择操作模式的 DIP 开关 |
| 控制元件 | 灵敏度调节 |
| 工作电压 | 12 ... 36 V DC ， 12 ... 28 V AC |
| 空载电流 | ≤ 50 mA 在 24 V DC 时 |
| 功耗 | ≤ 1,7 W |
| 开关类型 | 常开/常闭 |
| 信号输出 | 继电器，1 个常开触点/常闭触点 |
| 开关电压 | 最大 48 V AC / 48 V DC |
| 开关电流 | 最大 0,5 A AC / 1 A DC |
| 开关电源 | 最大 24 W / 60 VA |
| 断电延时 | 1 s |
| FCC 认证 | FCC 法规第 15 部分/此设备可在美国使用。 |
| IC 认证 | RSS210 8.0 版/该设备可以在加拿大使用。 |
| 认证 | 不允许在欧盟国家和地区使用。在其他国家和地区，必须遵守所有适用的国家/地区法规。 |
| 工作温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 相对湿度 | 最大 90 % 无凝露 |
| 安装高度 | 最大 4000 mm |
| 防护等级 | IP54 |
| 连接 | 连接缆线 2,5 m 包含在交货范围内 |
| 材料 | 材料 |
| 外壳PC/ABS 黑色 | 外壳PC/ABS 黑色 |
| 质量 | 130 g |

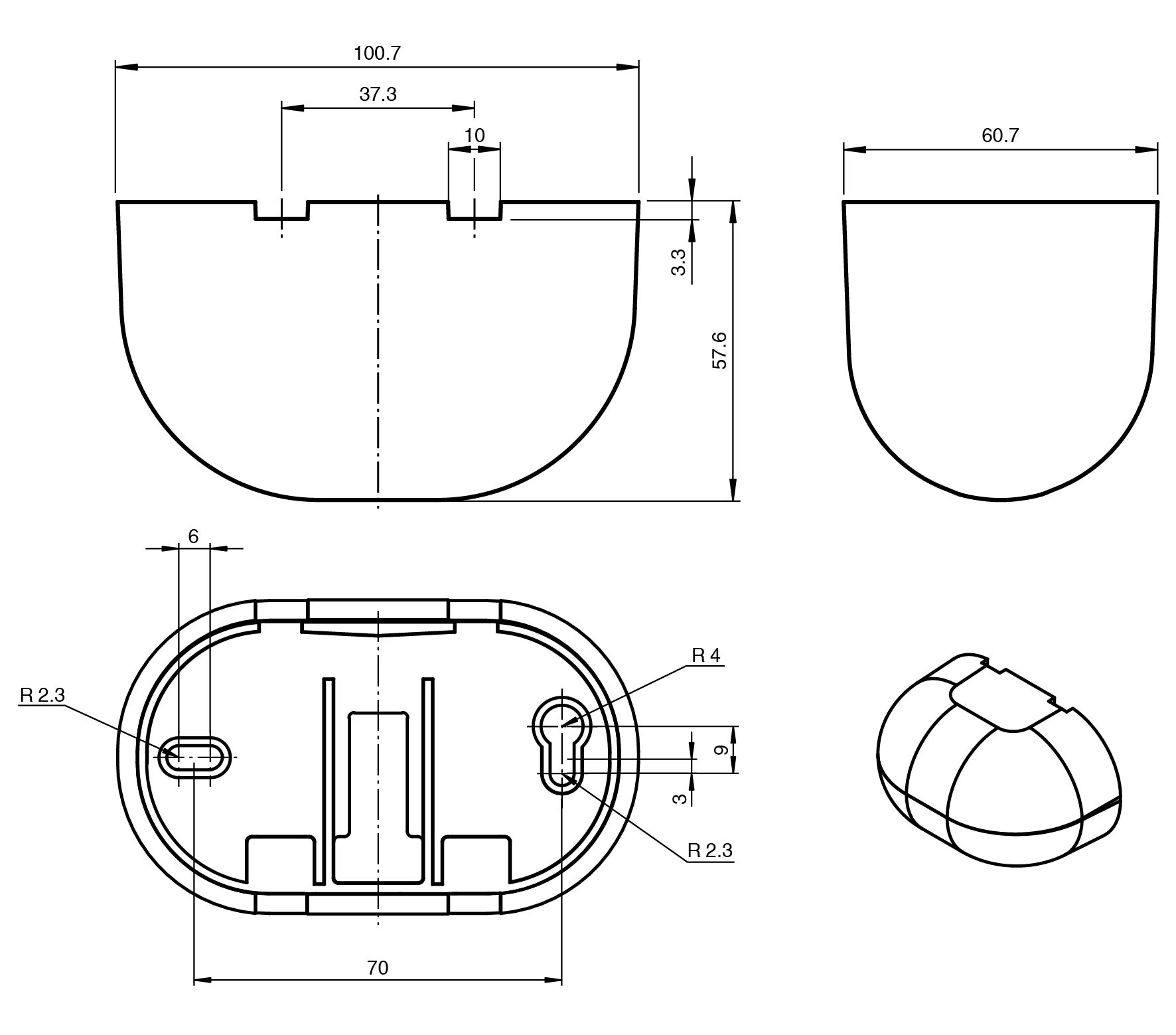

| 尺寸 | 101 mm x 60 mm x 59 mm |
| 高度60 mm宽度101 mm深度59 mm | 高度60 mm宽度101 mm深度59 mm |
| 外壳 | PC/ABS 黑色 |
| 高度 | 60 mm |
| 宽度 | 101 mm |
| 深度 | 59 mm |
| 系列 | RaDec |
