RaDec-M

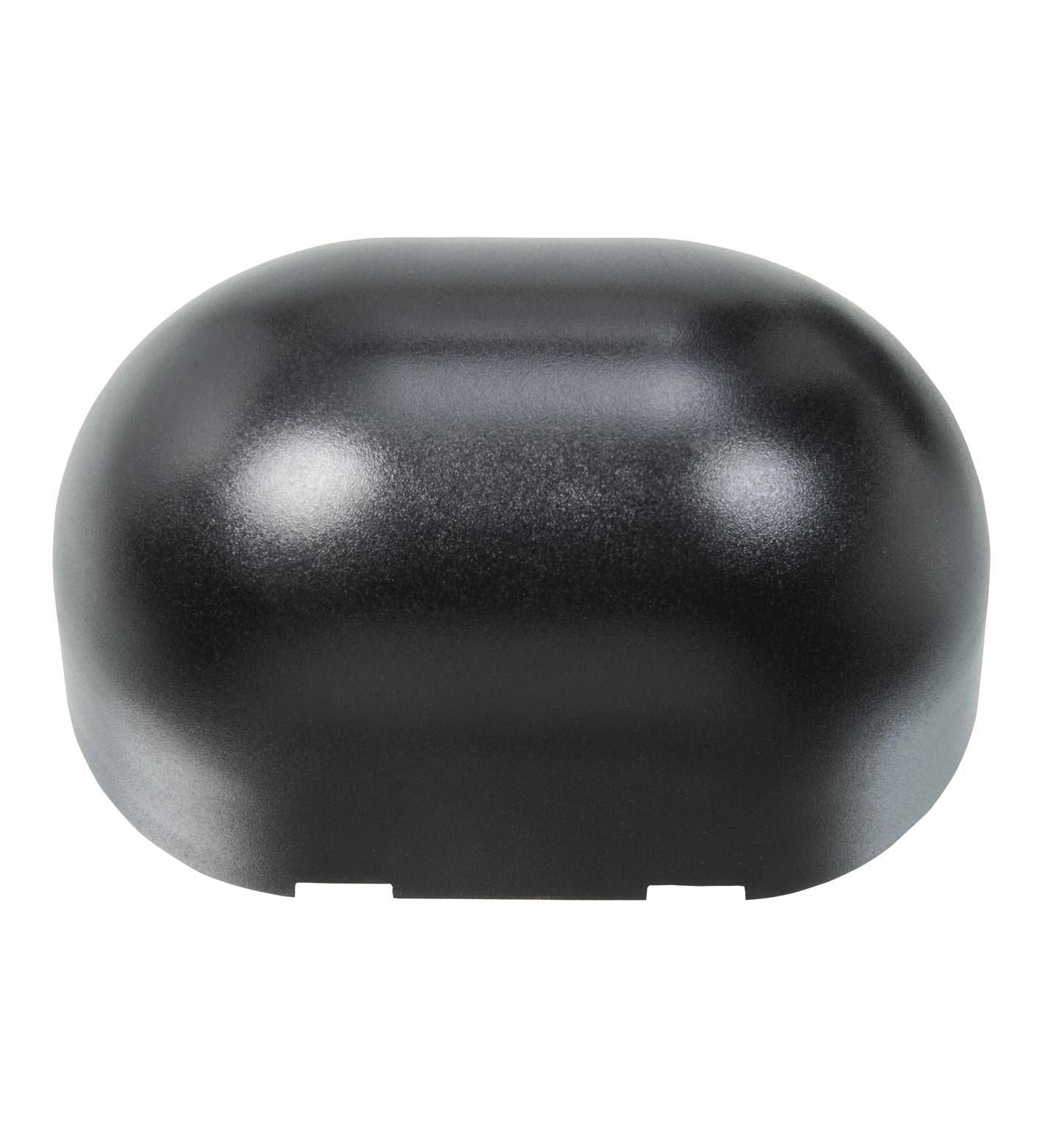

RaDec-M 雷达传感器

提供基本功能的标准雷达运动传感器，检测范围 2 m x 4.5 m，最大安装高度 4 m，黑色外壳，继电器触点输出，缆线连接

TECHNICAL DATA

规格参数

通用规格

感应范围	电路板：安装高度 2200 mm、倾斜角度 30° 时为 2000 x 4500 mm (DxW) 窄：安装高度 2200 mm、倾斜角度 30° 时为 4500 x 2000 mm (DxW)
功能原理	微波模块
检测速度	最小 0,1 m/s
安装角	0 ... 90 ° 按照 5 ° 增量
工作频率	24,15 ... 24,25 GHz K 频带
操作模式	雷达运动传感器
发射器辐射功率 (EIRP)	< 20 dBm
MTTFd	970 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
功能指示灯	红色 LED
控制元件	电位器
控制元件	灵敏度调节
工作电压	12 ... 36 V DC ， 12 ... 28 V AC
空载电流	≤ 50 mA 在 24 V DC 时
功耗	≤ 1,7 W
开关类型	常开/常闭
信号输出	继电器
开关电压	最大 48 V AC / 48 V DC
开关电流	最大 0,5 A AC / 1 A DC
开关电源	最大 24 W / 60 VA
断电延时	0,5 s
CE 符合性	2014/53/EU 本设备可在所有欧盟国家和地区使用。在其他国家和地区，必须遵守所有适用的国家/地区法规。
FCC 认证	否 - 不允许在北美地区使用。
工作温度	-20 ... 60 °C (-4 ... 140 °F)
存储温度	-30 ... 70 °C (-22 ... 158 °F)
相对湿度	最大 90 % 无凝露
安装高度	最大 4000 mm
防护等级	IP54
连接	连接缆线 2,5 m 包含在交货范围内
材料	材料
外壳黑色聚碳酸酯 (PC)	外壳黑色聚碳酸酯 (PC)
质量	130 g

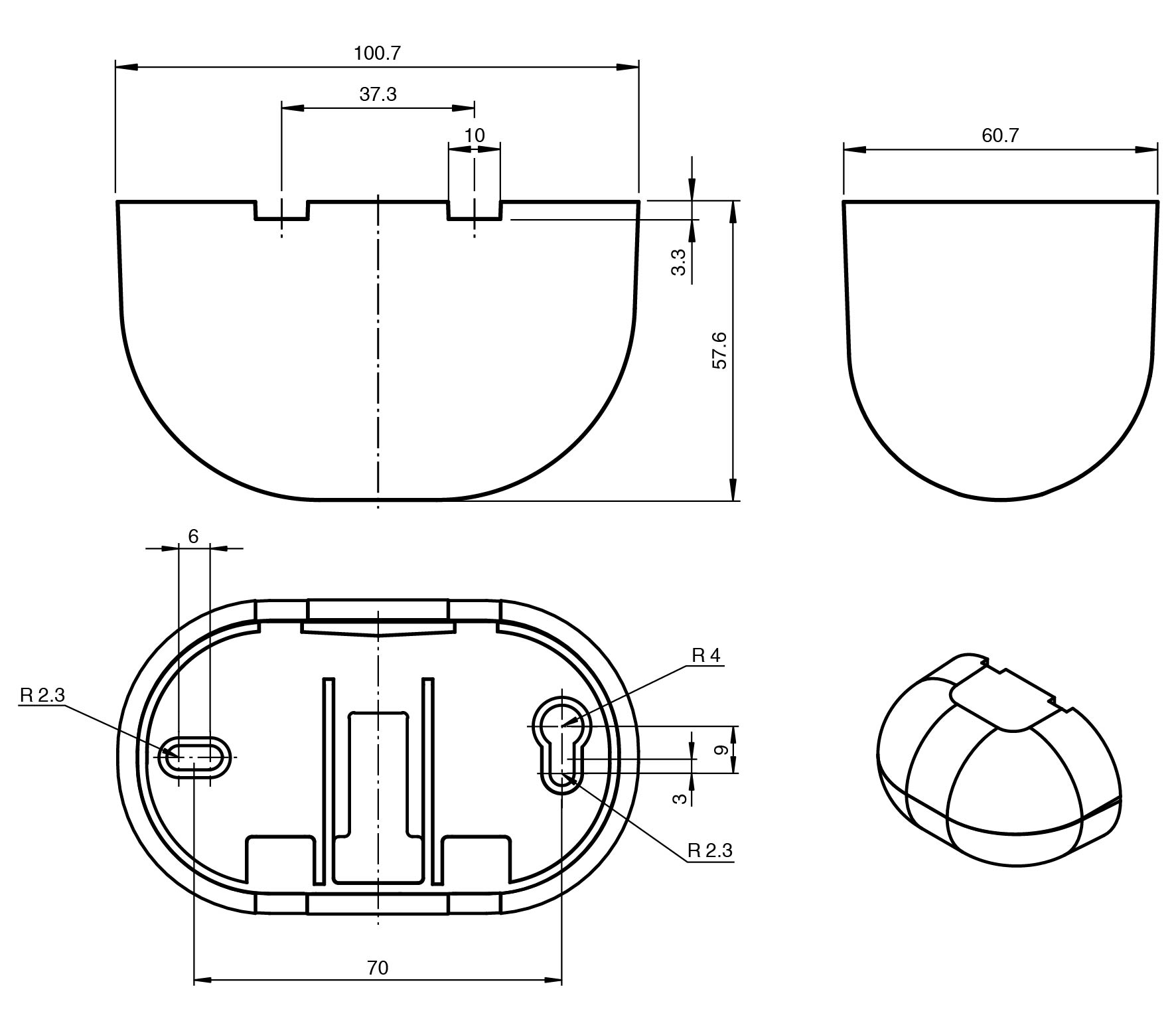

尺寸	101 mm x 60 mm x 59 mm
高度60 mm宽度101 mm深度59 mm	高度60 mm宽度101 mm深度59 mm
外壳	黑色聚碳酸酯 (PC)
高度	60 mm
宽度	101 mm
深度	59 mm
系列	RaDec
