RAL100-IR/32/98

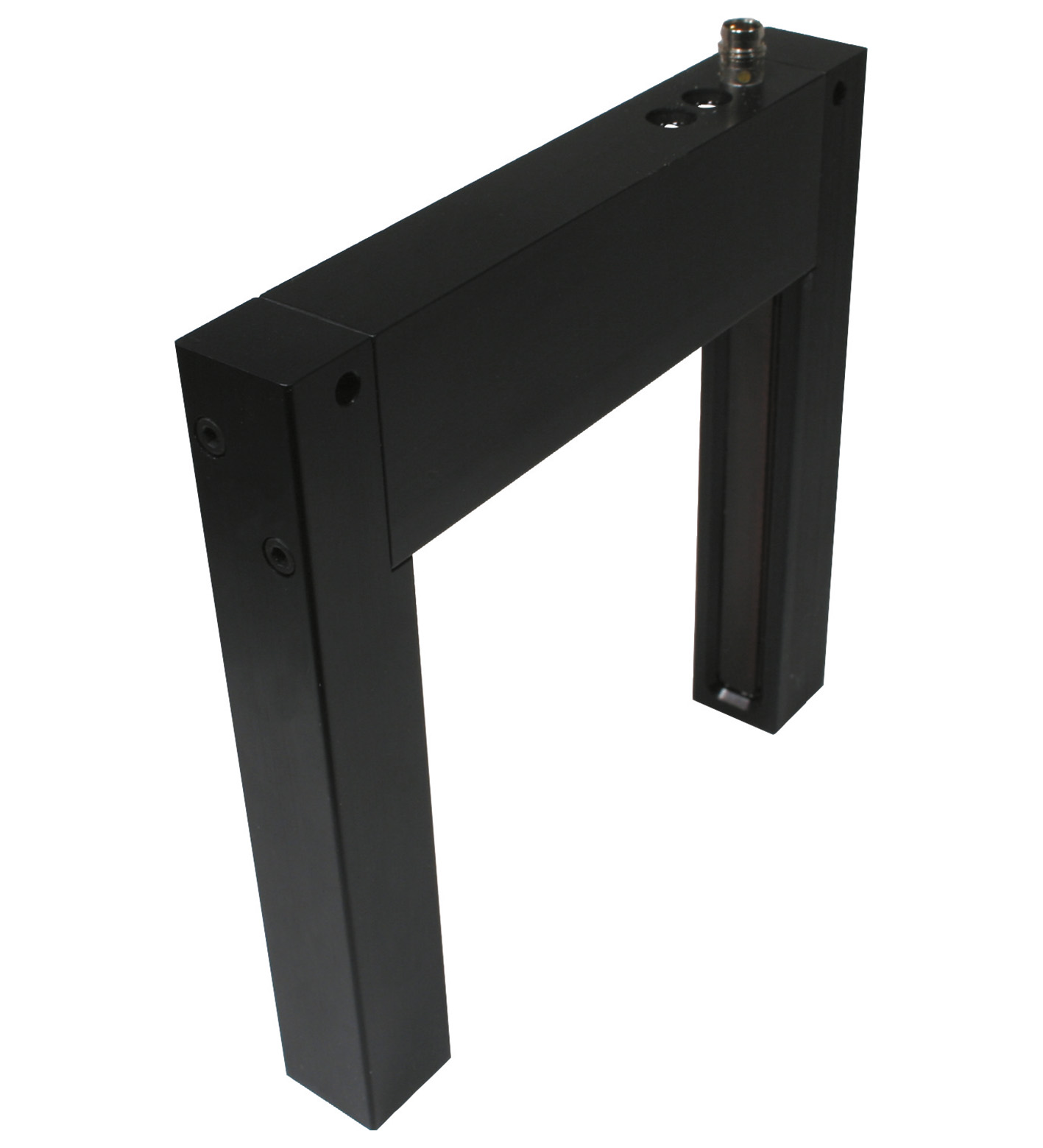

RAL100-IR/32/98 槽型光栅传感器

订货号: 190730
产品分类: 槽型光电式传感器和槽形光栅传感器

紧凑槽型光栅传感器，经优化适用于检测小尺寸零件，槽宽 100 mm，红外光，PNP 输出，M8 插头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

光源	红外发光二极管
光源类型	调制红外光
标记	CE
槽宽	100 mm
槽深	98 mm
环境光限制	10000 Lux
分辨率	2 mm
温度影响	< 10 %
激活区域	100 mm x 94 mm
功能指示灯	黄色 LED
控制元件	灵敏度调节
控制元件	时间调节器用于脉冲加宽和动态/静态操作
工作电压	24 V DC ±20%
空载电流	< 70 mA
开关类型	暗时接通
信号输出	1 路 PNP 输出，短路保护，反极性保护，集电极开路
开关电压	最大 30 V DC
开关电流	200 mA
电压降	< 2,5 V
开关频率	5000 Hz
重复精度	0,1 mm
脉冲扩展	0,1 ... 150 ms
产品标准	EN 60947-5-2
环境温度	-10 ... 60 °C (14 ... 140 °F)
防护等级	IP67
连接	M8 连接器，3 针
材料	材料
外壳黑色阳极氧化铝光学端面玻璃	外壳黑色阳极氧化铝光学端面玻璃
质量	400 g

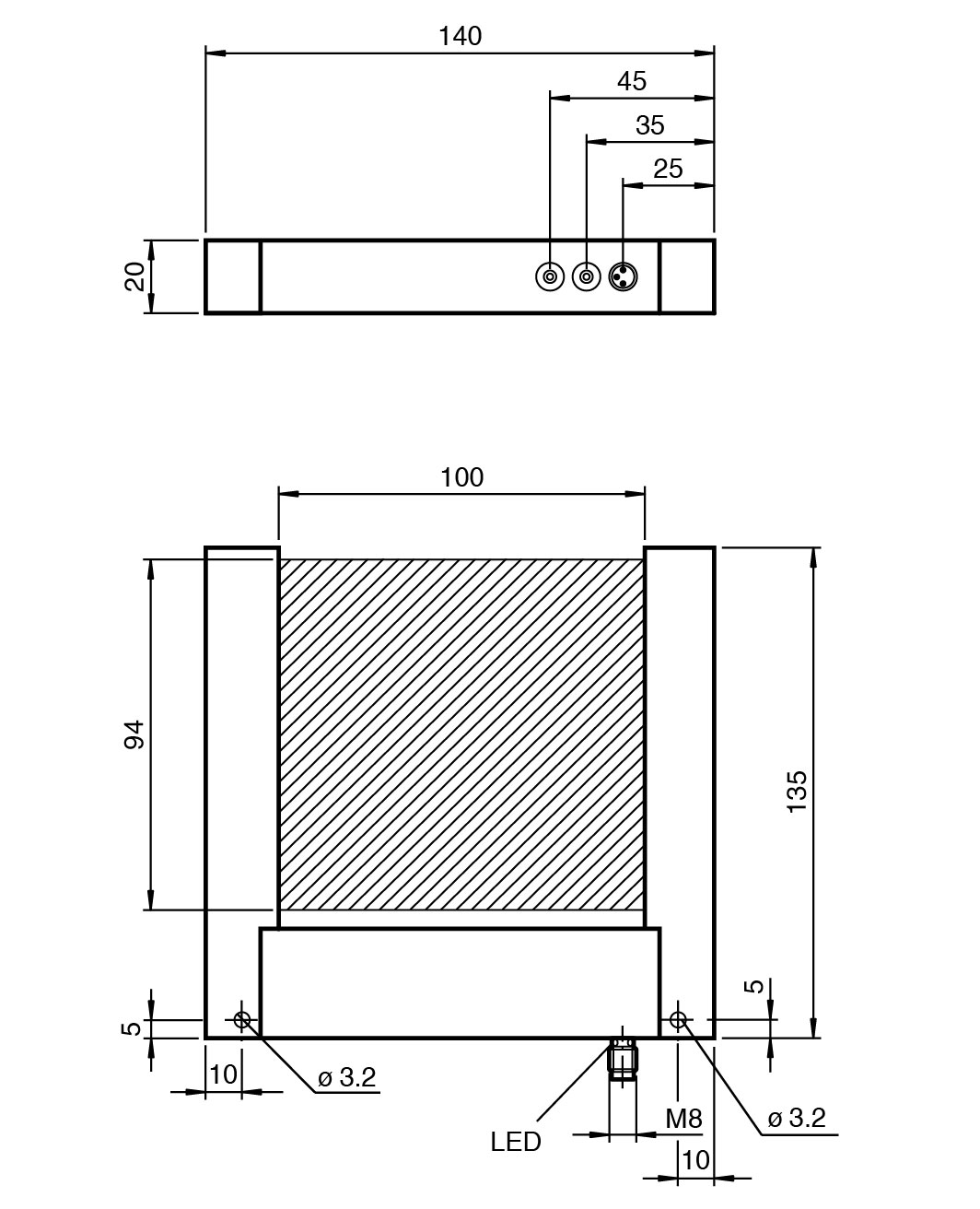

尺寸	尺寸
高度140 mm宽度20 mm长度135 mm	高度140 mm宽度20 mm长度135 mm
外壳	黑色阳极氧化铝
光学端面	玻璃
高度	140 mm
宽度	20 mm
长度	135 mm
