倍加福

RAVE-D

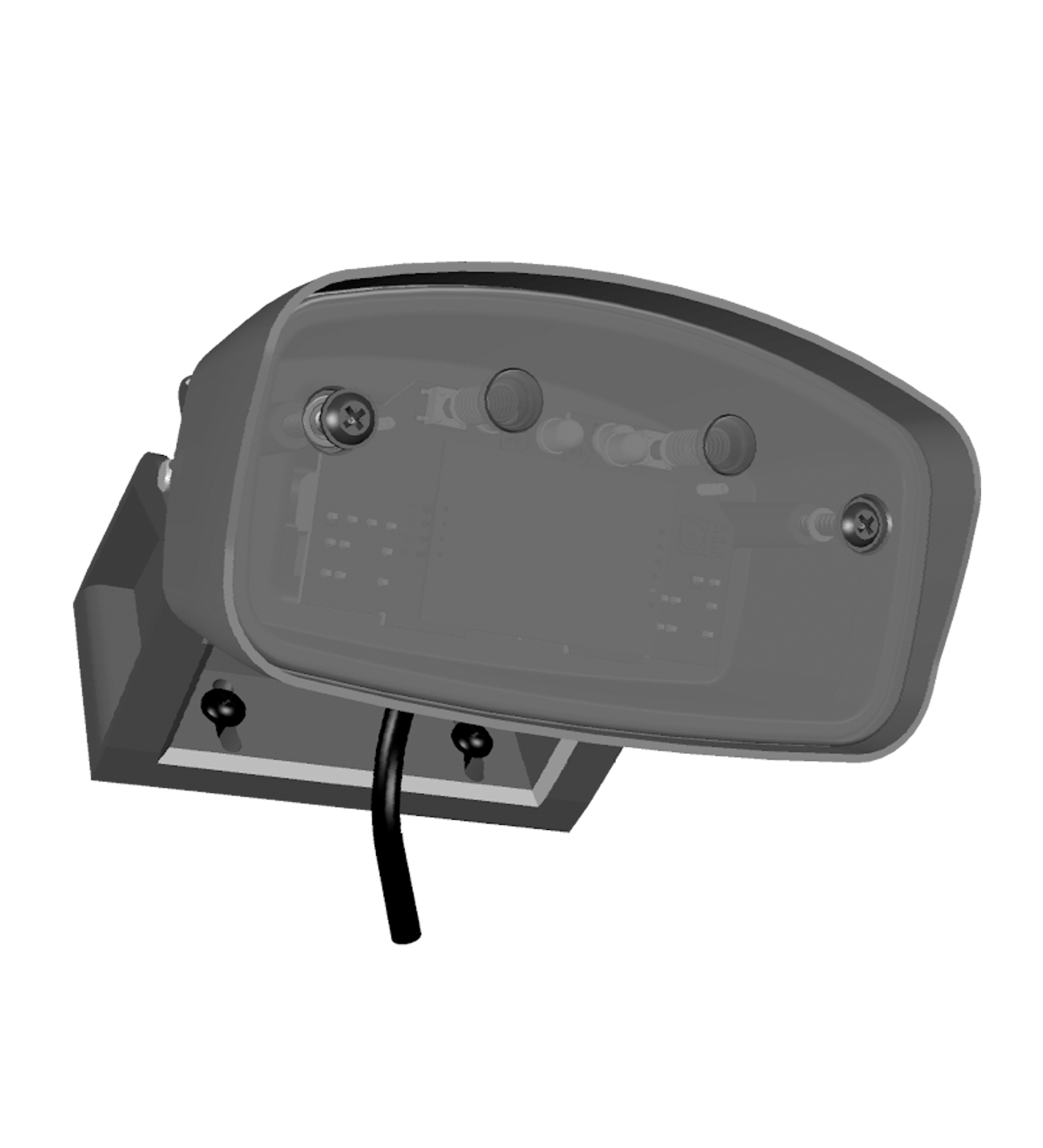

RAVE-D 雷达传感器

订货号: 260621
产品分类: 自动门和门禁系统

优质工业门开门器，可区分人和车辆，可远程操作，检测范围 9 m x 6.5 m，最大安装高度 7 m，黑色外壳，2 路继电器触点输出，缆线连接

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

感应范围	9000 x 6500 mm（深度 x 宽度，安装高度为 5000 mm、安装角度为 45°） 10000 x 5500 mm（深度 x 宽度，安装高度为 7000 mm、安装角度为 45°）
功能原理	微波模块
检测速度	最小 0,1 m/s
标记	CE
安装角	-90 ... 90 ° 按照 15 ° 增量
工作频率	24,15 ... 24,25 GHz K 频带
操作模式	雷达运动传感器
发射器辐射功率 (EIRP)	< 13 dBm
MTTFd	620 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
功能指示灯	红色/绿色 LED
控制元件	用于选择操作模式的编程按钮 : 方向检测，背景流量抑制，车辆检测，开关类型，继电器保持时间
控制元件	通过 2 个键编程，也可以通过远程控制（附件单独订购）
工作电压	12 ... 36 V DC ， 12 ... 28 V AC
空载电流	≤ 50 mA 在 24 V DC 时
功耗	≤ 1 W
开关类型	常开/常闭
信号输出	2 路继电器输出
开关电压	最大 48 V AC / 48 V DC
开关电流	最大 0,5 A AC / 1 A DC
开关电源	最大 24 W / 60 VA
断电延时	0,5 ... 300 s 可调
CE 符合性	2014/53/EU 本设备可在所有欧盟国家和地区（包括英国）使用。在其他国家和地区，必须遵守所有适用的国家/地区法规。
工作温度	-30 ... 60 °C (-22 ... 140 °F)
存储温度	-30 ... 60 °C (-22 ... 140 °F)
相对湿度	最大 90 % 无凝露
安装高度	2500 ... 7000 mm
防护等级	IP67
连接	插入式螺丝端子 4 针和 2 针，随附 8 m 连接缆线
材料	材料
外壳聚碳酸酯 (PC) ， anthracite	外壳聚碳酸酯 (PC) ， anthracite
质量	650 g

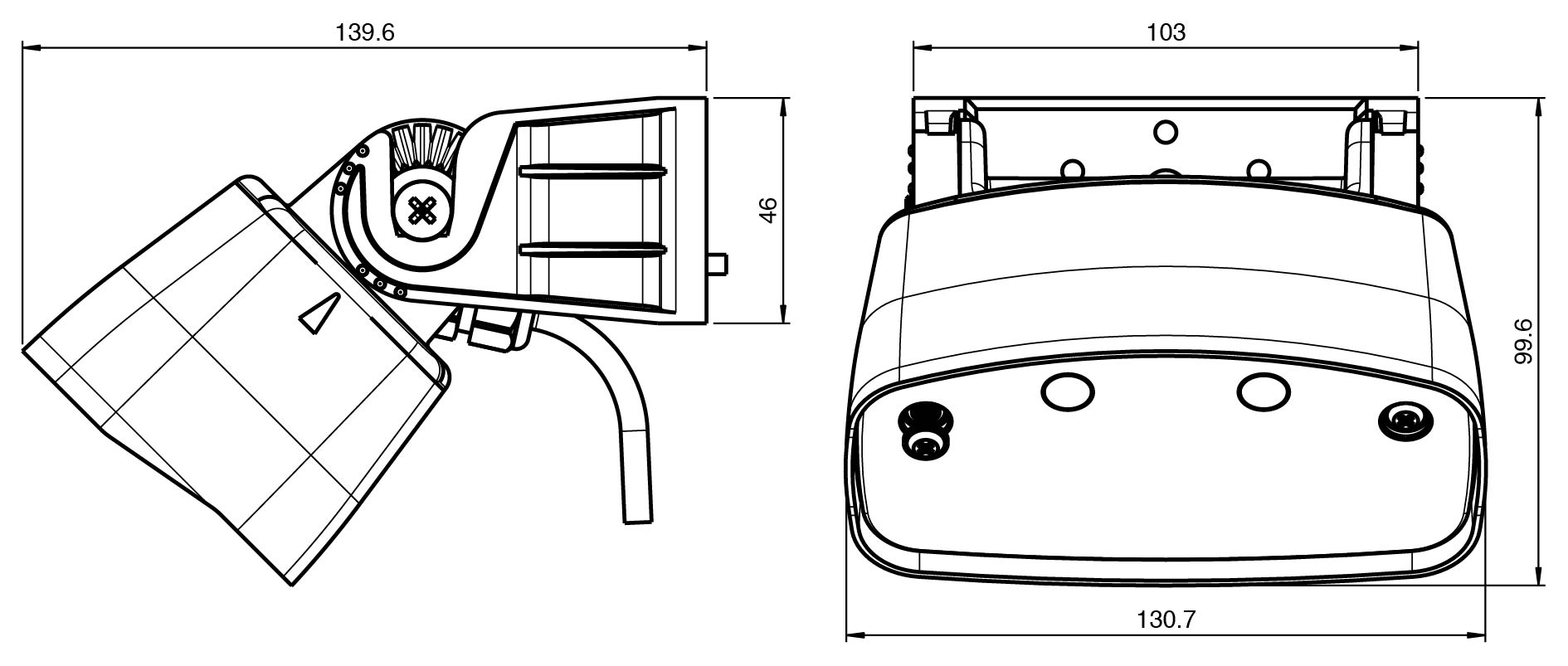

尺寸	有安装支架 : 131 mm x 73 mm x 136 mm
高度73 mm宽度131 mm深度98 mm	高度73 mm宽度131 mm深度98 mm
外壳	聚碳酸酯 (PC) ， anthracite
高度	73 mm
宽度	131 mm
深度	98 mm
系列	RAVE
