TECHNICAL DATA
规格参数
通用规格
| 感应范围 | 9000 x 6500 mm（深度 x 宽度，安装高度为 5000 mm、安装角度为 45°） 10000 x 5500 mm（深度 x 宽度，安装高度为 7000 mm、安装角度为 45°） |
|---|---|
| 功能原理 | 微波模块 |
| 检测速度 | 最小 0,1 m/s |
| 标记 | FCC |
| 安装角 | -90 ... 90 ° 按照 15 ° 增量 |
| 工作频率 | 24,15 ... 24,25 GHz K 频带 |
| 操作模式 | 雷达运动传感器 |
| 发射器辐射功率 (EIRP) | < 13 dBm |
| MTTFd | 620 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 功能指示灯 | 红色/绿色 LED |
| 控制元件 | 用于选择操作模式的编程按钮 : 方向检测 ， 背景流量抑制 ， 车辆检测 ， 开关类型 ， 继电器 保持时间 |
| 控制元件 | 通过 2 个键编程 ， 也可以通过远程控制 （附件单独订购） |
| 工作电压 | 12 ... 36 V DC ， 12 ... 28 V AC |
| 空载电流 | ≤ 50 mA 在 24 V DC 时 |
| 功耗 | ≤ 1 W |
| 开关类型 | 常开/常闭 |
| 信号输出 | 2 路继电器输出 |
| 开关电压 | 最大 48 V AC / 48 V DC |
| 开关电流 | 最大 0,5 A AC / 1 A DC |
| 开关电源 | 最大 24 W / 60 VA |
| 断电延时 | 0,5 ... 300 s 可调 |
| FCC 认证 | FCC 法规第 15 部分/此设备可在美国使用。 加拿大工业部的 RSS-310/该设备可以在加拿大使用。 |
| 认证 | 不允许在欧盟国家和地区使用。在其他国家和地区，必须遵守所有适用的国家/地区法规。 |
| 工作温度 | -30 ... 60 °C (-22 ... 140 °F) |
| 存储温度 | -30 ... 60 °C (-22 ... 140 °F) |
| 相对湿度 | 最大 90 % 无凝露 |
| 安装高度 | 2500 ... 7000 mm |
| 防护等级 | IP67 |
| 连接 | 插入式螺丝端子 4 针 和 2 针 ， 随附 8 m 连接缆线 |
| 材料 | 材料 |
| 外壳聚碳酸酯 (PC) ， anthracite | 外壳聚碳酸酯 (PC) ， anthracite |
| 质量 | 650 g |

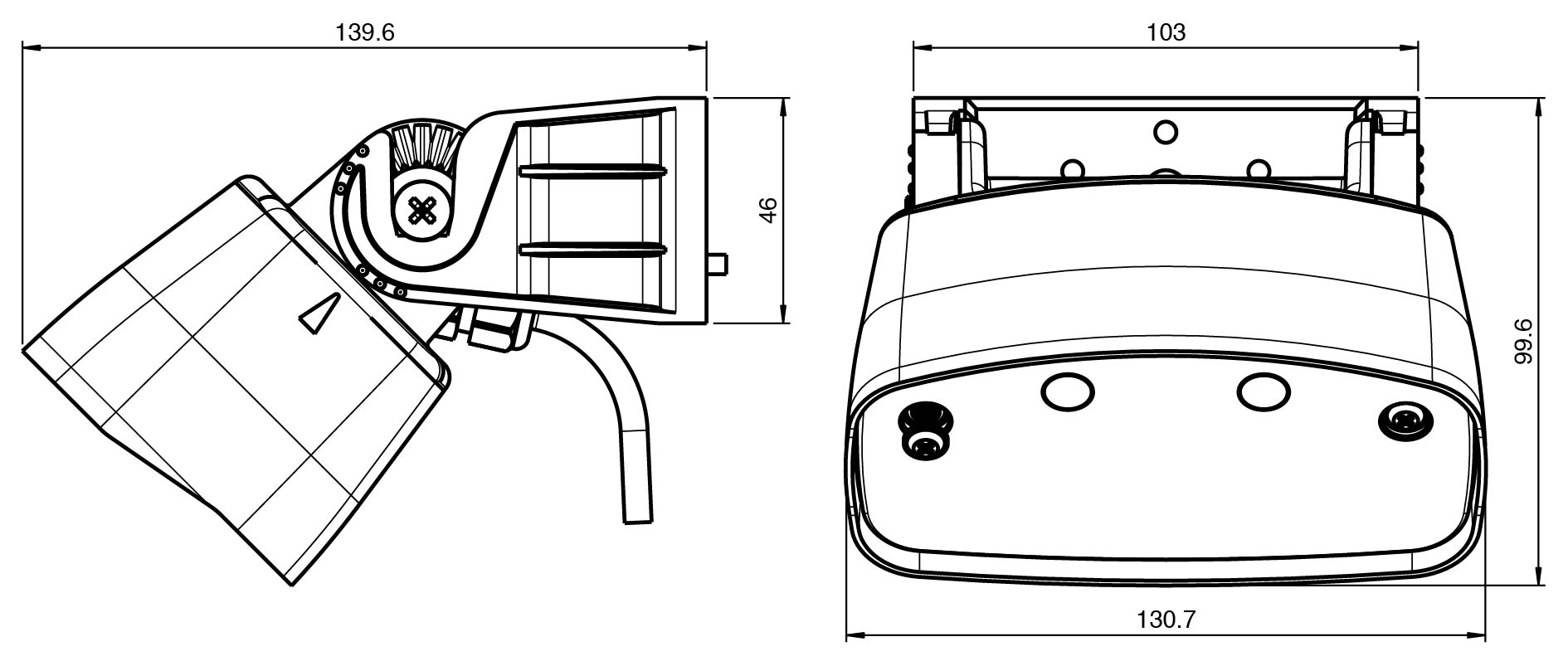

| 尺寸 | 有 安装支架 : 131 mm x 73 mm x 136 mm |
| 高度73 mm宽度131 mm深度98 mm | 高度73 mm宽度131 mm深度98 mm |
| 外壳 | 聚碳酸酯 (PC) ， anthracite |
| 高度 | 73 mm |
| 宽度 | 131 mm |
| 深度 | 98 mm |
| 系列 | RAVE |
