产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NAMUR |
| 内径 | 10 mm |
| 量筒 | 9S20K |
| 直径2,5 mm长度4 mm | 直径2,5 mm长度4 mm |
| 输出类型 | 2 线 |
| 直径 | 2,5 mm |
| 长度 | 4 mm |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 工作电压 | 5 ... 25 V |
| 开关频率 | 0 ... 2000 Hz |
| 适用于 2:1 技术 | 是 ， 无需反极性保护二极管 |
| 电流消耗 | 电流消耗 |
| 未检测到测量板min. 3 mA 当达到最大许可环境温度时，电流消耗可降至 1.6 mA检测到测量板≤ 1 mA | 未检测到测量板min. 3 mA 当达到最大许可环境温度时，电流消耗可降至 1.6 mA检测到测量板≤ 1 mA |
| 未检测到测量板 | min. 3 mA 当达到最大许可环境温度时，电流消耗可降至 1.6 mA |
| 检测到测量板 | ≤ 1 mA |
| MTTFd | 6150 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999电磁兼容性NE 21:2007标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 电磁兼容性 | NE 21:2007 |
| 标准 | EN IEC 60947-5-2 |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GbPTB 99 ATEX 2128 X | 设备保护级别 GbPTB 99 ATEX 2128 X |
| FM 认证 | FM 认证 |
| 控制图116-0165 | 控制图116-0165 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 8,2 V DC |
| 设备保护级别 Gb | PTB 99 ATEX 2128 X |
| 控制图 | 116-0165 |
| 环境温度 | -20 ... 65 °C (-4 ... 149 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径2,6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色蓝色芯数2线芯横截面积0,14 mm2长度L2 m | 导线端箍是电缆直径2,6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色蓝色芯数2线芯横截面积0,14 mm2长度L2 m |
| 质量 | 36 g |

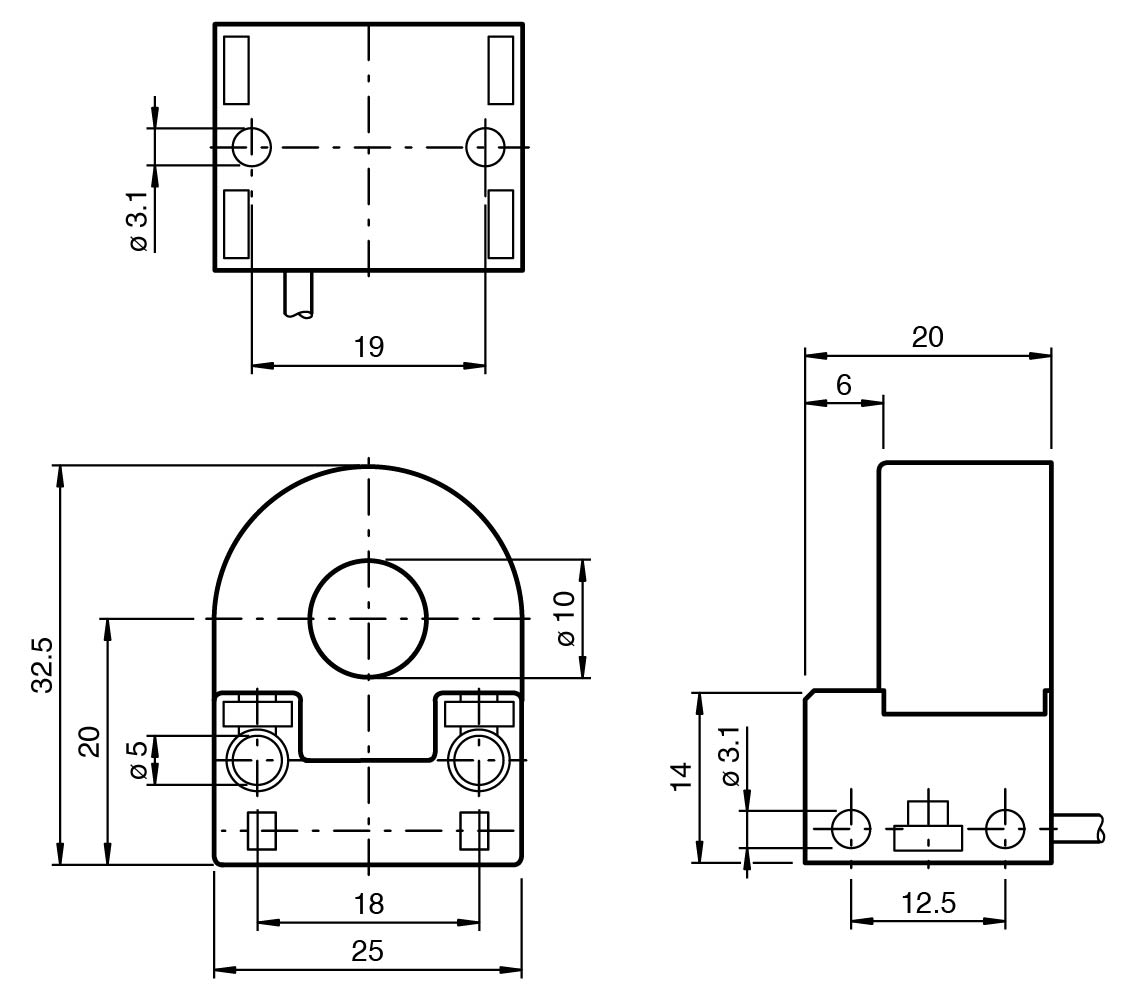

| 尺寸 | 尺寸 |
| 高度32,5 mm宽度25 mm长度20 mm | 高度32,5 mm宽度25 mm长度20 mm |
| 导线端箍 | 是 |
| 电缆直径 | 2,6 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 蓝色 |
| 芯数 | 2 |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 2 m |
| 高度 | 32,5 mm |
| 宽度 | 25 mm |
| 长度 | 20 mm |
| 在危险区域使用： | 参见使用说明书 |
