产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NAMUR，双稳态 |
| 内径 | 10 mm |
| 量筒 | 量筒 |
| 直径2,5 mm长度3 mm | 直径2,5 mm长度3 mm |
| 测量锥形 | 测量锥形 |
| 材料9S20K | 材料9S20K |
| 输出类型 | 2 线 |
| 直径 | 2,5 mm |
| 长度 | 3 mm |
| 材料 | 9S20K |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 迟滞 | 类型 1 % |
| 反极性保护 | 反极性保护 |
| 电流消耗 | 电流消耗 |
| 导线 B3 mA导线 A1 mA | 导线 B3 mA导线 A1 mA |
| 可用前的时间延迟 | ≤ 5 ms |
| 导线 B | 3 mA |
| 导线 A | 1 mA |
| MTTFd | 2144 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 标准 | EN IEC 60947-5-2 |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GbPTB 99 ATEX 2128 X | 设备保护级别 GbPTB 99 ATEX 2128 X |
| FM 认证 | FM 认证 |
| 控制图116-0165 | 控制图116-0165 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 8,2 V DC |
| 设备保护级别 Gb | PTB 99 ATEX 2128 X |
| 控制图 | 116-0165 |
| 环境温度 | -20 ... 100 °C (-4 ... 212 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径2,6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色蓝色芯数2线芯横截面积0,14 mm2长度L2 m | 导线端箍是电缆直径2,6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色蓝色芯数2线芯横截面积0,14 mm2长度L2 m |

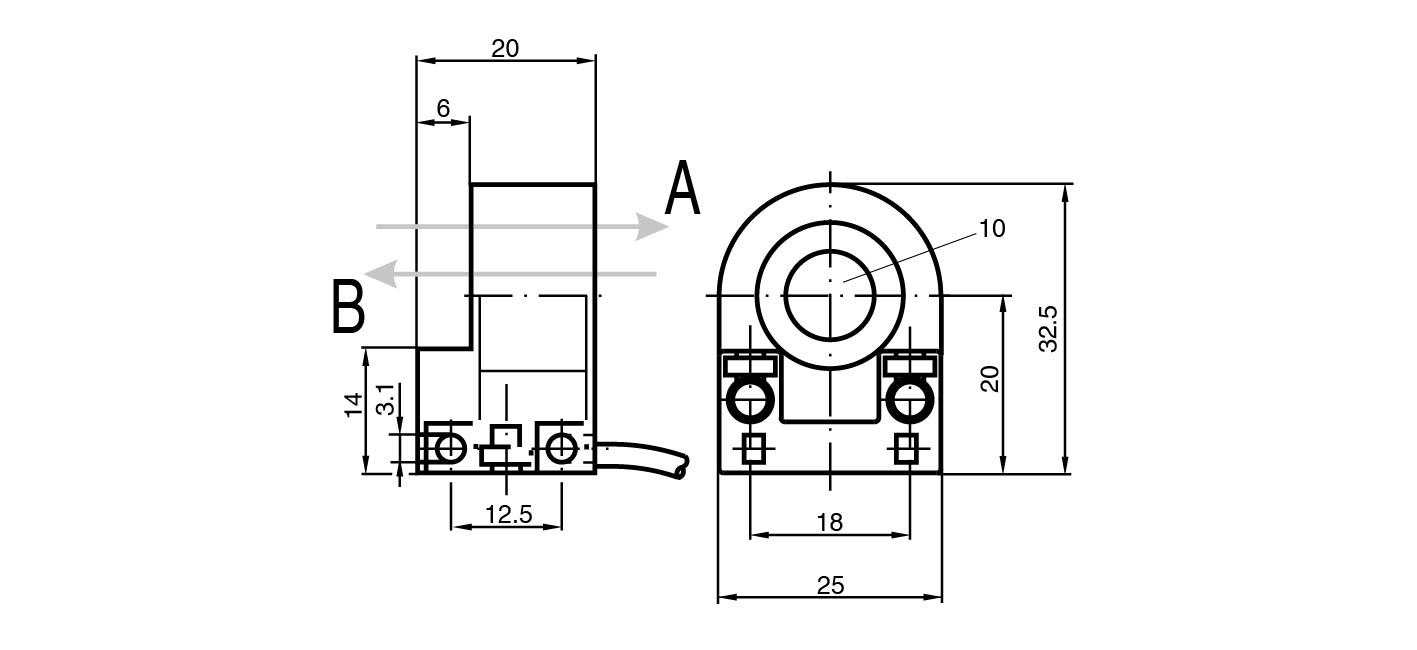

| 尺寸 | 尺寸 |
| 高度32,5 mm宽度25 mm长度20 mm | 高度32,5 mm宽度25 mm长度20 mm |
| 导线端箍 | 是 |
| 电缆直径 | 2,6 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 蓝色 |
| 芯数 | 2 |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 2 m |
| 高度 | 32,5 mm |
| 宽度 | 25 mm |
| 长度 | 20 mm |
| 在危险区域使用： | 参见使用说明书 |
