TECHNICAL DATA
规格参数
通用规格
| 检测类型 | 光电采样 |
|---|---|
| 脉冲计数 | 最大 2500 |
| MTTFd | 140 a |
| L10 | 50 E+9 转速为 1750 rpm 时 |
| 诊断覆盖率 (DC) | 0 % |
| 工作电压 | 10 ... 30 V DC 或 5 V DC ±5% （请参见订购信息中的“输出电路”） |
| 空载电流 | 最大 70 mA |
| 输出类型 | 推挽，增量式，或 RS-422，增量式 （请参见订购信息中的“输出电路”） |
| 电压降 | < 2,5 V （推挽，增量式） |
| 负载电流 | 最大值/通道 40 mA ，短路保护，反极性保护 （推挽，增量式） 最大值/通道 20 mA ，短路保护，反极性保护 （RS 422，增量式） |
| 输出频率 | 最大 200 kHz |
| 上升时间 | 600 ns |
| 断电延时 | 600 ns |

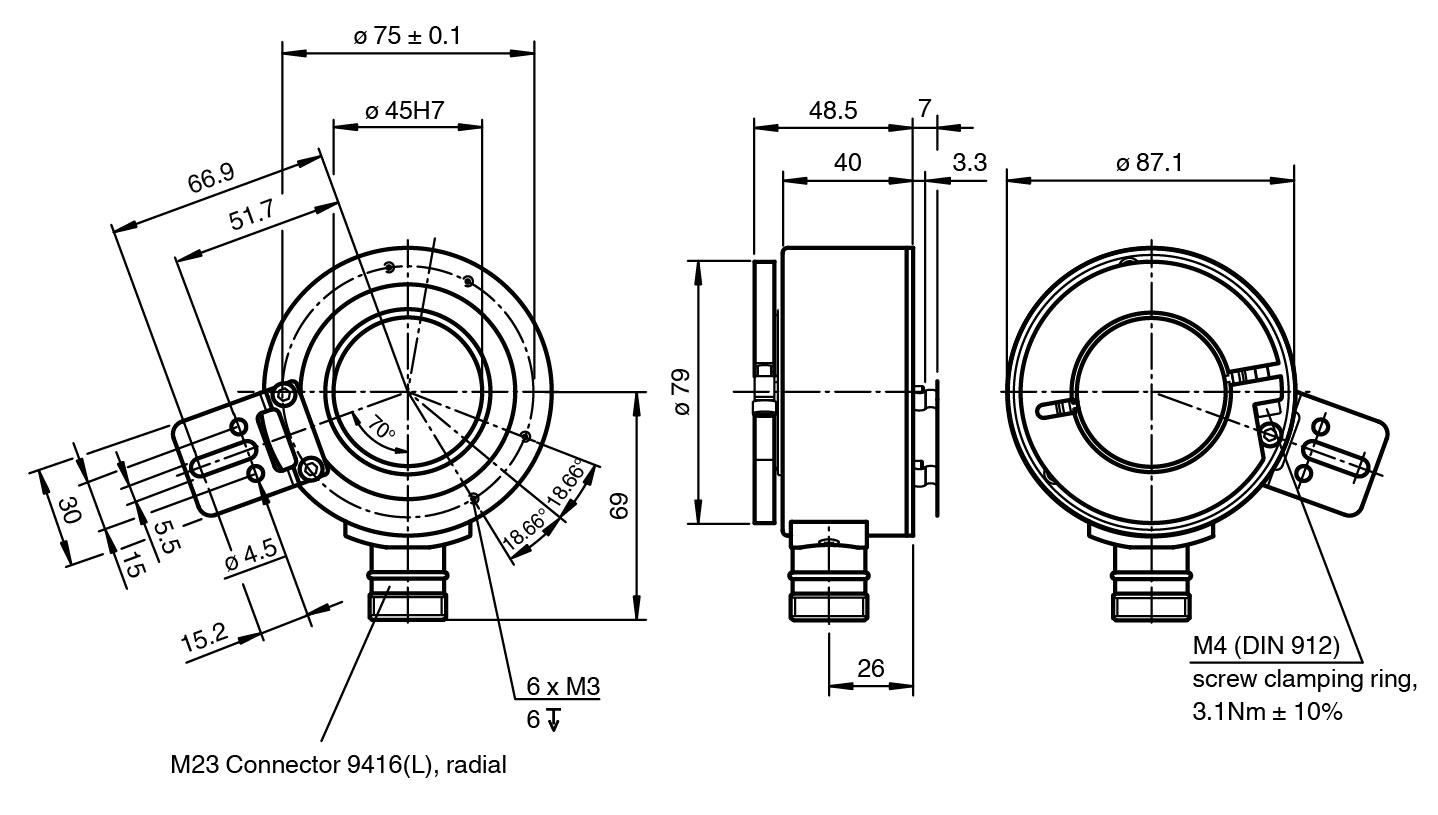

| 连接器 | 类型 9416 (M23)，12 针，类型 9416L (M23)，12 针 |

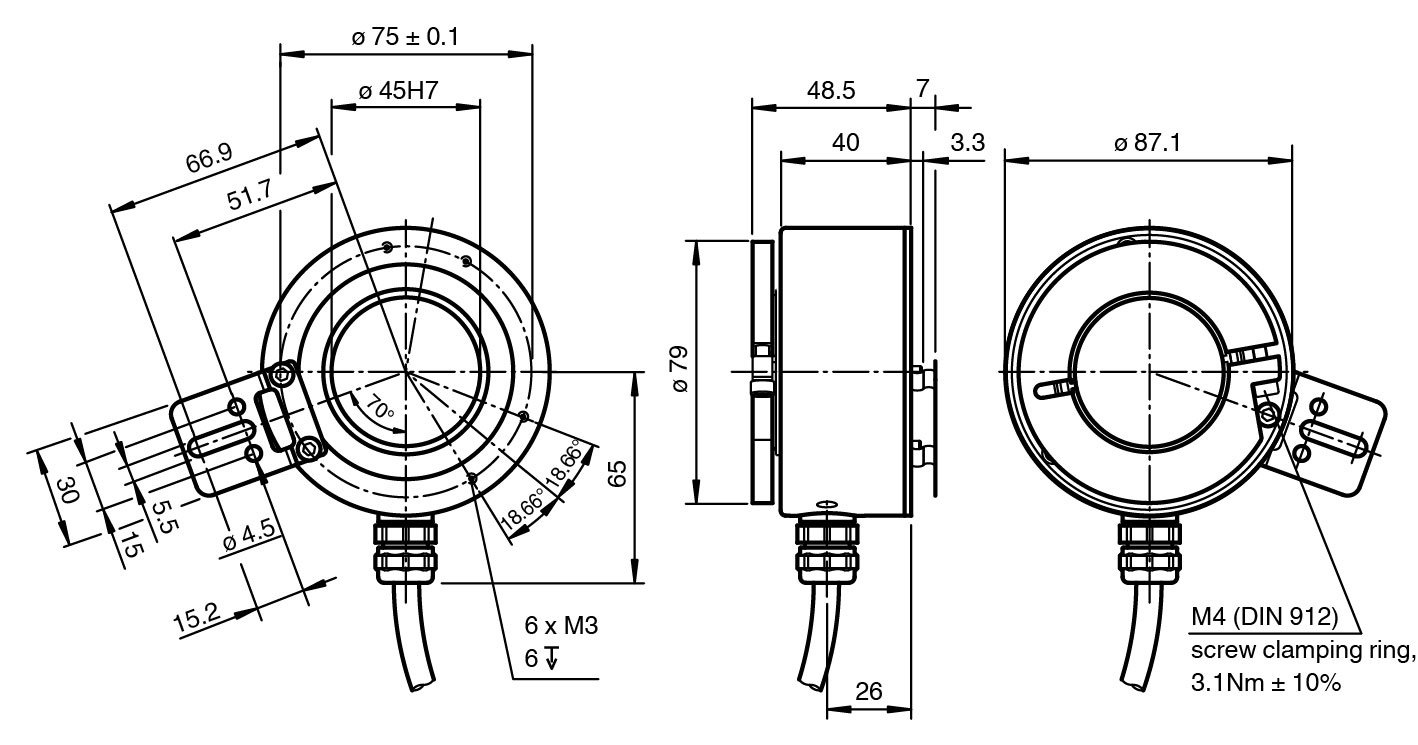

| 电缆 | ∅6.5 mm，4 x 2 x 0.14 mm2，1 m |
| 防护等级 | DIN EN 60529，IP65 |
| 气候测试 | DIN EN 60068-2-78 |
| 发射干扰 | EN IEC 61000-6-4:2019 |
| 抗扰度 | EN IEC 61000-6-2:2019 |
| 耐冲击性 | DIN EN 60068-2-27，100 g，6 ms |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 2000 Hz |
| UL 认证 | E223176 ， cULus 认证，一般用途，2 类电源 |
| 最高许可环境温度max. 60 °C (max. 140 °F) | 最高许可环境温度max. 60 °C (max. 140 °F) |
| 最高许可环境温度 | max. 60 °C (max. 140 °F) |
| 工作温度 | -5 ... 70 °C (23 ... 158 °F) ，可移动缆线-20 ...70 °C (-4 ...158 °F)，固定缆线 |
| 存储温度 | -40 ... 80 °C (-40 ... 176 °F) |
| 材料 | 材料 |
| 外壳铝，平板法兰3.1645 铝轴不锈钢 1.4305 / AISI 303 | 外壳铝，平板法兰3.1645 铝轴不锈钢 1.4305 / AISI 303 |
| 质量 | 大约 900 g |
| 旋转速度 | 最大 3500 min -1 |
| 起始扭矩 | ≤ 18 Ncm |
| 轴负载 | 轴负载 |
| 角度偏移1 °轴向偏移最大 1 mm | 角度偏移1 °轴向偏移最大 1 mm |
| 尺寸 | 尺寸 |
| 长度48,5 mm直径87,1 mm | 长度48,5 mm直径87,1 mm |
| 外壳 | 铝，平板 |
| 法兰 | 3.1645 铝 |
| 轴 | 不锈钢 1.4305 / AISI 303 |
| 角度偏移 | 1 ° |
| 轴向偏移 | 最大 1 mm |
| 长度 | 48,5 mm |
| 直径 | 87,1 mm |
