TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | NAMUR |
| 内径 | 15 mm |
| 量筒 | 量筒 |
| 直径3 mm长度4 mm | 直径3 mm长度4 mm |
| 输出类型 | 2 线 |
| 直径 | 3 mm |
| 长度 | 4 mm |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 工作电压 | 5 ... 25 V |
| 开关频率 | 0 ... 1500 Hz |
| 电流消耗 | 电流消耗 |
| 未检测到测量板≥ 3 mA 在额定电压下检测到测量板≤ 1 mA 在额定电压下 | 未检测到测量板≥ 3 mA 在额定电压下检测到测量板≤ 1 mA 在额定电压下 |
| 未检测到测量板 | ≥ 3 mA 在额定电压下 |
| 检测到测量板 | ≤ 1 mA 在额定电压下 |
| MTTFd | 9340 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 标准 | EN IEC 60947-5-2 |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GbPTB 99 ATEX 2128 X | 设备保护级别 GbPTB 99 ATEX 2128 X |
| FM 认证 | FM 认证 |
| 控制图116-0165 | 控制图116-0165 |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 8,2 V DC |
| 设备保护级别 Gb | PTB 99 ATEX 2128 X |
| 控制图 | 116-0165 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC线芯横截面积0,34 mm2长度L2 m | 电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC线芯横截面积0,34 mm2长度L2 m |

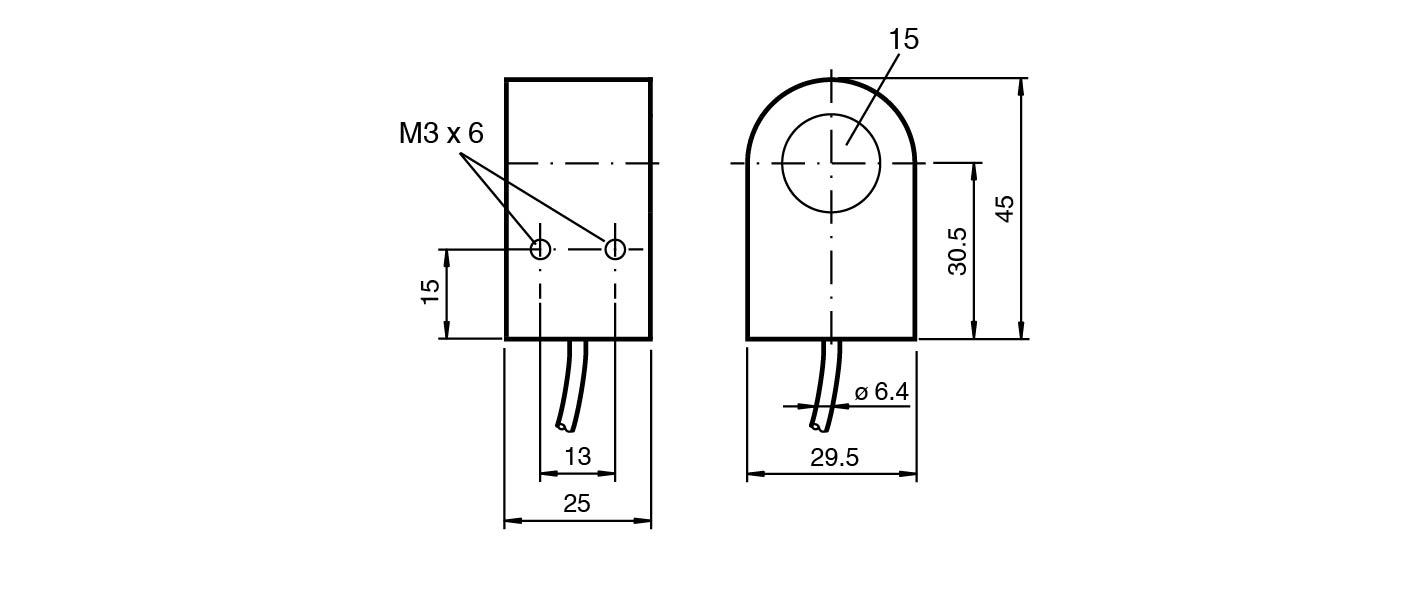

| 尺寸 | 尺寸 |
| 高度45 mm宽度29 mm长度25 mm | 高度45 mm宽度29 mm长度25 mm |
| 电缆直径 | 4,8 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 线芯横截面积 | 0,34 mm2 |
| 长度 | 2 m |
| 高度 | 45 mm |
| 宽度 | 29 mm |
| 长度 | 25 mm |
| 在危险区域使用： | 参见使用说明书 |
